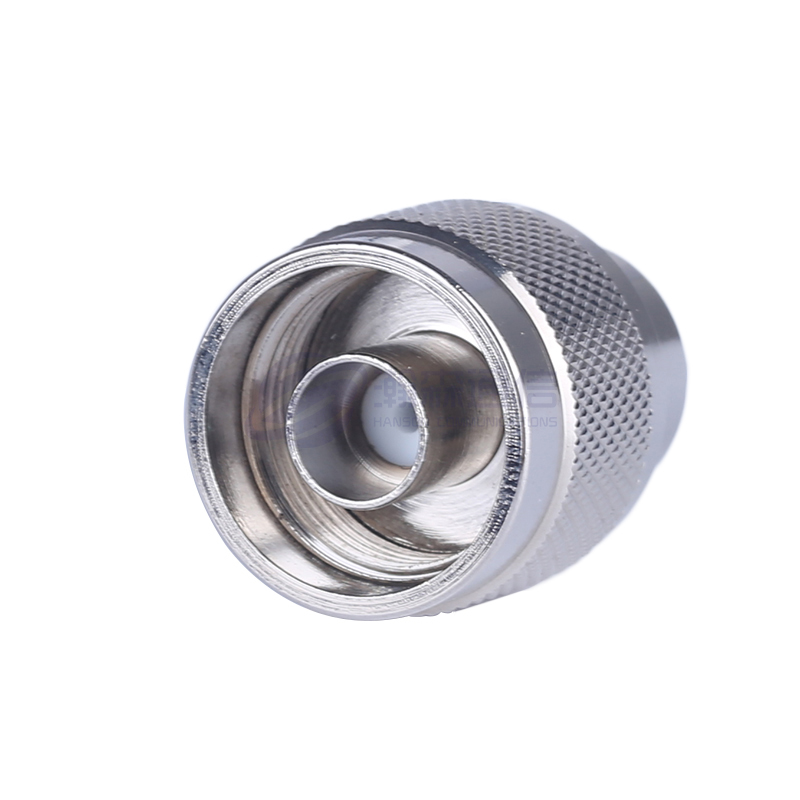

N형 RF 동축 커넥터

설명:

N형 시리즈 RF 동축 커넥터는 미국 군사 표준 MIL-C-39012에 따라 개발 및 생산된 나사식 연결 메커니즘을 갖춘 RF 동축 커넥터입니다. 넓은 대역폭, 우수한 충격 저항, 높은 신뢰성 및 우수한 성능의 특성을 가지며 마이크로파 통신 및 측정 시스템에 널리 사용됩니다. 당사 공장에서 생산되는 N형 시리즈 RF 동축 커넥터의 특성 임피던스는 50Ω과 75Ω의 두 가지 유형으로 구분됩니다.

매개변수:

주요 기술 사양:
◆ 특성 임피던스: 50Ω/75Ω
◆ 주파수 범위: DC-18GHz(50Ω)/DC-3GHz(75Ω)
◆ 절연 저항: ≥5000MΩ
◆ 유전체 내전압: 1500V(rms)
◆ 전압 정재파 비율(VSWR): ≤1.30
◆ 결합주기: 500회

묻다

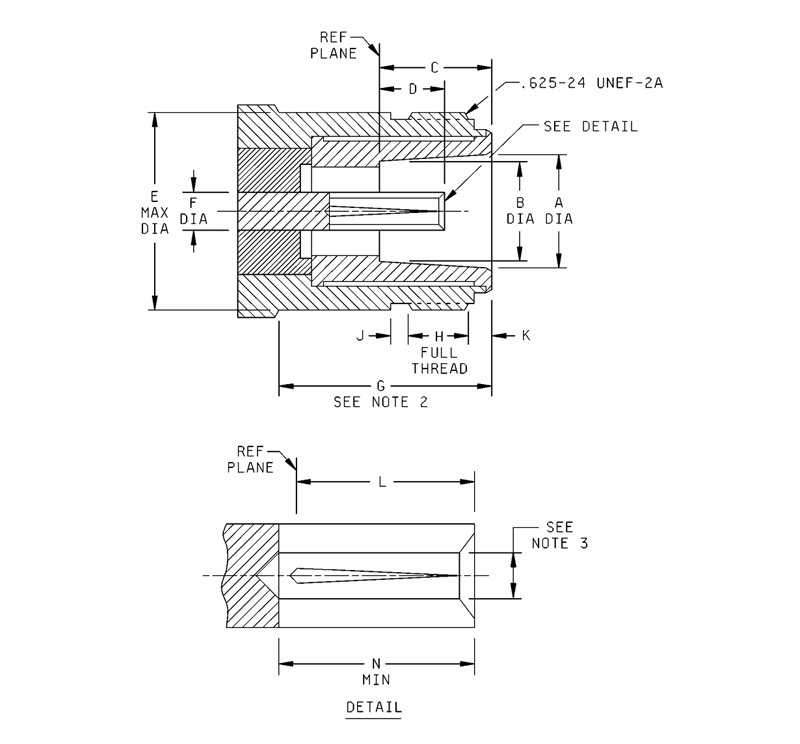

어둑한
엘tr 		인치(mm)
최소 최대.
에이 .336 (8.53) .344 (8.74)
비 .316 (8.03) .320 (8.13)
기음 .356 (9.04) .362 (9.19)
디 .187 (4.75) .207 (5.26)
이자형 ------- .627 (15.93)
에프 .119 (3.02) .124 (3.15)
G .422 (10.72) -------
시간 .172 (4.37) .220 (5.59)
제이 .047 (1.19) .077 (1.96)
케이 .047 (1.19) .077 (1.96)
엘 .187 (4.75) .207 (5.26)
N .210 (5.33) -------

참고:
1. 이 인터페이스는 다음에 지정된 게이지 요구 사항을 충족해야 합니다.
중I엘-피아르 자형에프-39o12/2.
2. 짝을 이루는 커넥터 커플링 너트의 여유 공간.
3. VSwR, 결합 특성, 접촉 저항 및
a.063/.066 직경 핀과 결합 시 커넥터 내구성.

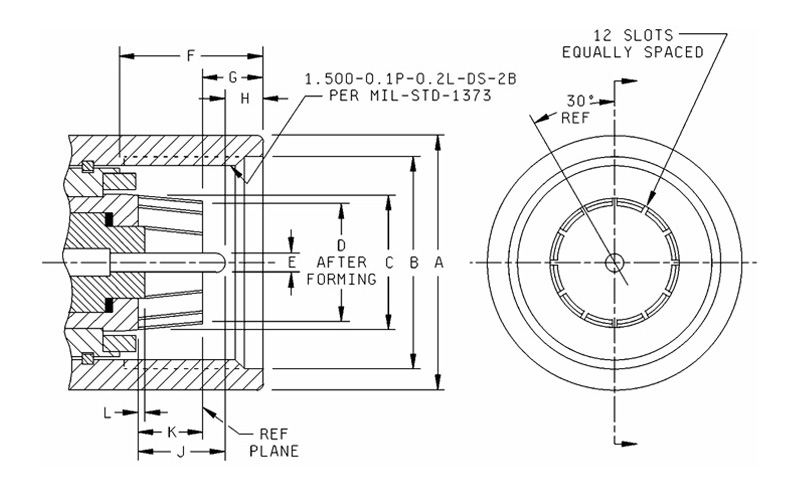

어둑한
엘tr 		인치(mm)
최소 최대.
에이 1.740 (44.20) 1.760 (44.70)
비 1.537 (39.04) 1.543 (39.19)
기음 1.060 (26.92) 1.064 (27.03)
디 .964 (24.49) .974 (24.74)
이자형 .194 (4.93) .196 (4.98)
에프 .836 (21.23) .856 (21.74)
G .372 (9.45) .392 (9.96)
시간 .271 (6.88) .291 (7.39)
제이 551 (14.00) .571 (14.50)
케이 .370 (9.40) .380 (9.65)
엘 .001 (0.03) .013 (0.33)

참고:
1. 이 인터페이스는 다음에 지정된 게이지 요구 사항을 충족해야 합니다. MIL-PRF-39012/44.

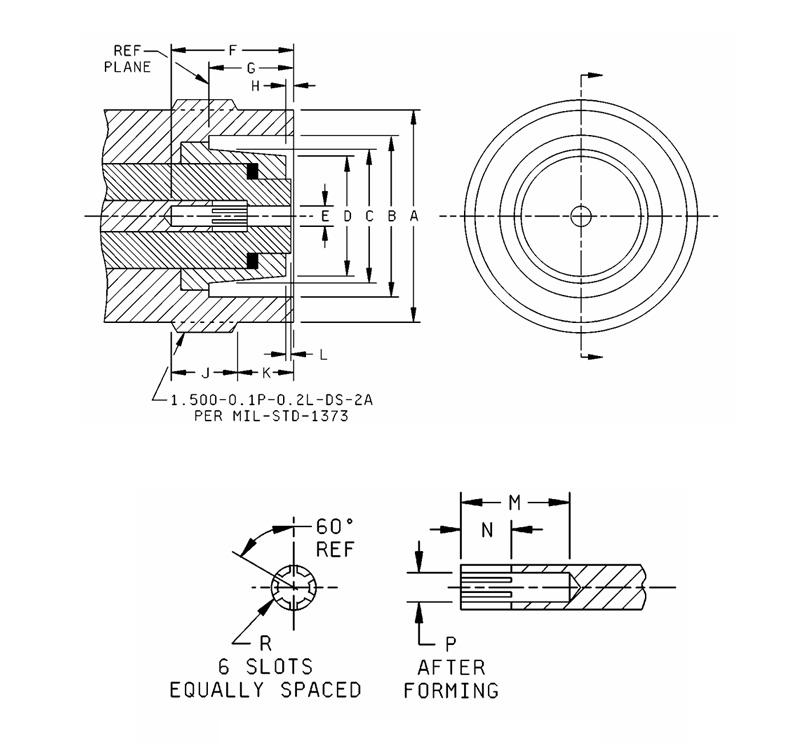

어둑한
엘tr 		인치(mm)
최소 최대.
에이 1.404 (35.66) 1.408 (35.76)
비 1.100 (27.94) 1.120 (28.45)
기음 1.998 (50.75) 1.002 (25.45)
디 936 (23.77) .940 (23.88)
이자형 .191 (4.85) .195 (4.95)
에프 .763 (19.38) .783 (19.89)
G .465 (11.81) .485 (12.32)
시간 .062 (1.57) 참조
제이 .302 (7.67) .322 (8.18)
케이 .302 (7.67) .322 (8.18)
엘 .001 (0.03) .013 (0.33)
M .490 (12.45) .510 (12.95)
N .240 (6.10) ,260 (6.60)
P .187 (4.75) .189 (4.80)
R .014 (0.36) .018 (0.46)

참고:
1. 이 인터페이스는 다음에 지정된 게이지 요구 사항을 충족해야 합니다. MIL-PRF-39012/45.

N SERIES
  • N-JB2
    N-JB2
    모델 케이블 유형 디
    N-JB2 SFT-50-2,670-086 Φ2.2
    N-JB3 SFT-50-3,670-141 Ф3.6
  • N-KB3
    N-KB3
    모델 케이블 유형
    N-KB3 SFT-50-3,670-141
  • N-KFB3
    N-KFB3
    모델 케이블 유형
    N-KFB3 SFT-50-3,670-141
  • N-KYB3
    N-KYB3
    모델 케이블 유형
    N-KYB3 SFT-50-3,670-141
  • N-J3
    N-J3
    모델 케이블 유형
    N-J3 SYV-50-2-1,RG316
    N-J4 SYV-50-2-2
  • N-J5
    N-J5
    모델 케이블 유형 엘
    N-J5 SYV-50-3,RG142, SFCJ-50-3-51 33
    N-J5C SYV-50-3,RG142, SFCJ-50-3-51 33
    N-J7 SYV-50-5-1, SFCJ-50-5-51 36
    N-J10 SYV-50-7-1, SYV-50-7-2,SFCJ-50-7-51 36
  • N-J5.3
    N-J5.3
    모델 케이블 유형
    N-J5.3 32055,205,GNB415
  • N-J311
    N-J311
    모델 케이블 유형
    N-J311 FFB311A
  • N-J10-1
    N-J10-1
    모델 케이블 유형
    N-J10-1 SFCJ-50-7-51
  • N-JW5
    N-JW5
    모델 케이블 유형
    N-JW5 SFCJ-50-3-51,SYV-50-3-4,RG142
    N-JW7 SFCJ-50-5-51,SYV-50-5-1
    N-JW10 SFCJ-50-7-51,SYV-50-7-2
  • N-JW8A
    N-JW8A
    모델 케이블 유형
    N-JW8A FFB311A,SYV-50-5
    N-JW12A SYV-75-3
    N-JW13A SYV-75-5
  • N-K3
    N-K3
    모델 케이블 유형
    N-K3 SYV-50-2-1,RG316
  • N-K5
    N-K5
    모델 케이블 유형 엘
    N-K5 SYV-50-3,RG142, SFCJ-50-3-51 36
    N-K7 SYV-50-5-1,SFCJ-50-5-51 38
    N-K10 SYV-50-7-1,SFCJ-50-7-51 38
  • N-KF5
    N-KF5
    모델 케이블 유형 엘
    N-KF5 SYV-50-3,RG142,SFCJ-50-3-51 36
    N-KF7 SYV-50-5-1,SFCJ-50-5-51 38
    N-KF10 SYV-50-7-1,SFCJ-50-7-51 38
  • N-KF3A
    N-KF3A
    모델 케이블 유형 엘
    N-KF3A SYV-50-2-1,RG316 33
    N-KF5A SYV-50-3-4,RG142 42
  • N-KY3Y
    N-KY3Y
    모델 케이블 유형
    N-KY3Y SYV-50-2-1,RG316

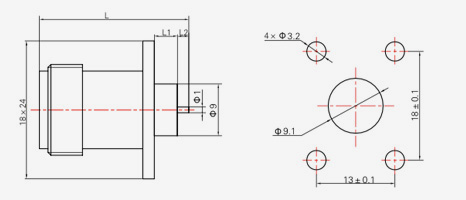

  • N-KFD
    N-KFD
    모델 엘 엘1 엘2
    KFD 26 4 2
    KFD2 31 6 5
    KFD15 30 6 4
    KFD16 28.5 6 2.5
    KFD17 28 6 2
    KFD18 29 5 4
    KFD19 29 4 5
    KFD20 33 4 9
  • N-KF
    N-KF
  • N-JFD1
    N-JFD1
  • N-JFD2
    N-JFD2
  • N-JFD3
    N-JFD3
  • N-JFD23
    N-JFD23
  • N-KFD1
    N-KFD1
  • N-KFD7
    N-KFD7
  • N-KFD11
    N-KFD11
  • N-KFD50
    N-KFD50
  • N-KFD-Z
    N-KFD-Z
  • N-KFD9
    N-KFD9
  • N-KFD14
    N-KFD14
