SMA 커넥터
설명:
SMA RF 동축 커넥터는 미국 군사 표준 MIL-C-39012에 따라 개발 및 생산된 나사식 연결 메커니즘을 갖춘 RF 동축 커넥터입니다. 작은 크기, 넓은 대역폭, 우수한 기계적 및 전기적 성능, 높은 신뢰성이라는 장점이 있습니다. 가장 널리 사용되는 RF 커넥터 중 하나입니다. 마이크로파 통신, 항공우주, 무기 시스템, 마이크로파 측정 장비 및 기타 분야에서 널리 사용됩니다.
매개변수:
주요 기술 사양:
◆ 특성 임피던스: 50Ω
◆ 주파수 범위: DC–26.5GHz
◆ 절연 저항: ≥5000MΩ
◆ 유전체 내전압: 1000V(rms)
◆ 전압 정재파 비율(VSWR): ≤1.25
◆ 결합주기: 500회
-
S중에이 수/플러그 커넥터 인터페이스 치수
| 어둑한. Ltr. | 인치(mm) | |
| 최소 | 최대. | |
| 에이 | .255(6.48) | ------ |
| 비 | ------ | .1808(4.59) |
| 기음 | ------ | .135(3.43) |
| 디 | .130(3.30) | ------ |
| 이자형 | .015(0.38) | .045(1.14) |
| 에프 | .0355(0.90) | .0370(0.94) |
| G | ------ | .012(0.30) |
| 시간 | ------ | .100(2.54) |
| 제이 | .000(0.00) | ------ |
| 케이 | .050(1.27) | ------ |
참고:
1. 치수는 인치 단위입니다.
2. 미터법 등가물은 정보용으로만 제공됩니다.
3. 커넥터 인터페이스(결합 후)에는 먼지와 습기가 없어야 합니다.
4. 커플링 너트 전체 길이에 걸쳐 연장될 수 있습니다.
- SMA 암/잭 커넥터 인터페이스 치수
| 어둑한. Ltr. | 인치(mm) | |
| 최소 | 최대. | |
| 에이 | .208 (5.28) | .216(5.49) |
| 비 | .1810(4.60) | ------ |
| 기음 | .218(5.54) | ------ |
| 디 | .170(4.32) | ------ |
| 이자형 | 0.15(0.38) | .045(1.14) |
| 에프 | .049(1.24) | .051(1.30) |
| G | .000(0.00) | .010(0.25) |
| 시간 | .074(1.88) | .078(1.98) |
| 제이 | .043(1.09) | .047(1.19) |
| 케이 | .000(0.00) | .010(0.25) |
| M | .105(2.67) | ------ |
| N | .168 (4.27) | ------ |
참고:
1. 치수는 인치 단위입니다.
2. 미터법 등가물은 정보용으로만 제공됩니다.
3. 최대 접촉 후퇴가 0.030인치(0.76)인 이전 인증 부품은 정부 용도로 허용되지 않습니다. 유지보수 및 부품 교체 중에 .030 후퇴 설계가 사용되는지 여부를 판단하려면 주의를 기울여야 합니다.
4. 짝을 이루는 커넥터 커플링 너트의 여유 공간.
5. VSWR, 결합 특성 및 결합 시 커넥터 내구성을 충족하는 치수
.0355/-.0370인치 직경 핀.
SMA 시리즈
-

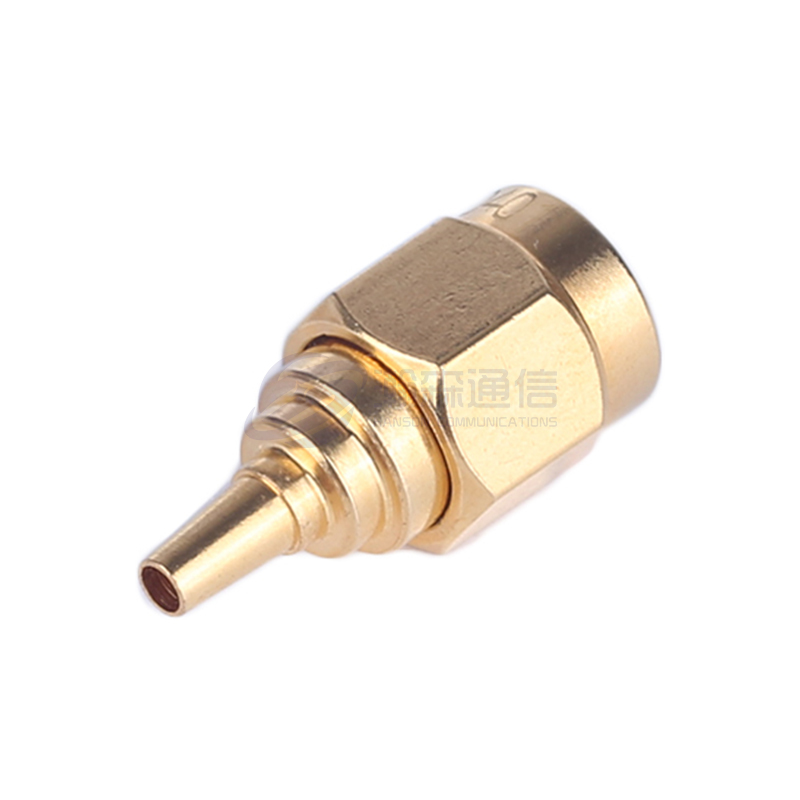

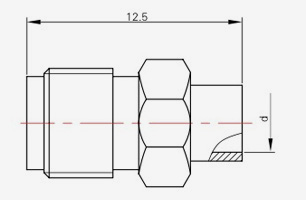

SMA-JB1
모델 케이블 모델 디 엘 SMA-JB1 SFT-50-1,670-047 Φ1.2 12.5 SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2 SMA-JB3 SFT-50-3,670-141 Ф3.6 12.0 -

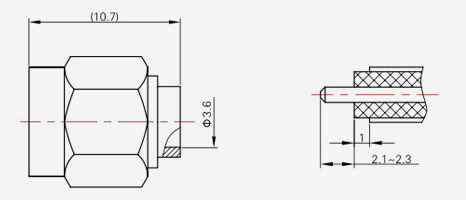

SMA-JB3A
모델 케이블 모델 SMA-JB3A SFT-50-3,670-141 -
SMA-JB3E
모델 케이블 모델 SMA-JB3E SFT-50-3,670-141 -
SMA-JWB2
모델 케이블 모델 디 엘 SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6 SMA-JWB3 SFT-50-3,670-141 Φ3.6 16 -
SMA-KB2
모델 케이블 모델 디 SMA-KB2 SFT-50-2,670-086 Φ2.2 SMA-KB3 SFT-50-3,670-141 Φ3.6 -

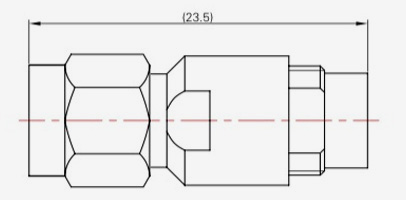

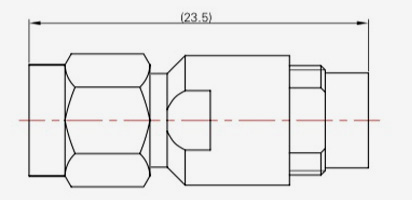

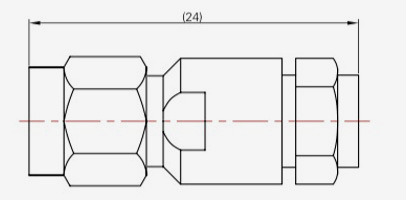

SMA-J5
모델 케이블 모델 SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51SMA-J5C -
SMA-(K)5
모델 케이블 모델 SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51 -
SMA-J5.3
모델 케이블 모델 SMA-J5.3 32055,205,GNB-415 -
SMA-JW2
모델 케이블 모델 SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1,RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-JW5-1
모델 케이블 모델 SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51 -

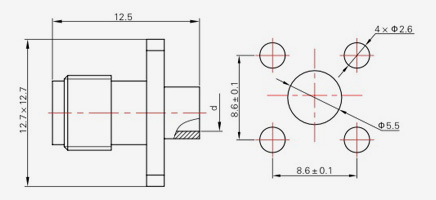

SMA-KFB2
모델 케이블 모델 디 SMA-KFB2 SFT-50-2,670-086 Φ2.2 SMA-KFB3 SFT-50-3,670-141 Φ3.6 -
SMA-KFB2-1
모델 케이블 모델 디 SMA-KFB2-1 SFT-50-2,670-086 Φ2.2 SMA-KFB3-1 SFT-50-3,670-141 Φ3.6 -
SMA-KYB2
모델 케이블 모델 디 SMA-KYB2 SFT-50-2,670-086 Φ2.2 SMA-KYB3A SFT-50-3,670-141 Φ3.6 -
SMA-KYB3
모델 케이블 모델 디 SMA-KYB3 SFT-50-3,670-141 Φ3.6 -
SMA-J2
모델 케이블 모델 SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1,RG316 SMA-J4 SYV-50-2-2 -
SMA-K2
모델 케이블 모델 SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1,RG316 -

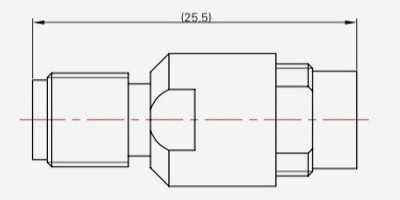

SMA-K5
모델 케이블 모델 SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51 SMA-K5C -
SMA-(J)5
모델 케이블 모델 SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KF2
모델 케이블 모델 SMA-KF2 SYV-50-1 SMA-KF3 SYV-50-2-1,RG316 -

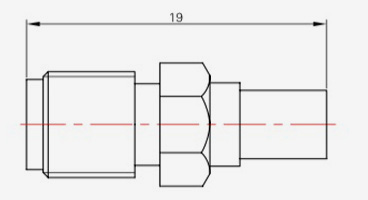

SMA-KY2
모델 케이블 모델 SMA-KY2 SYV-50-1 SMA-KY3 SYV-50-2-1,RG316 SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51 -

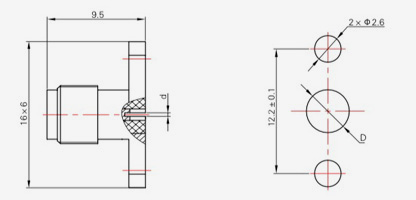

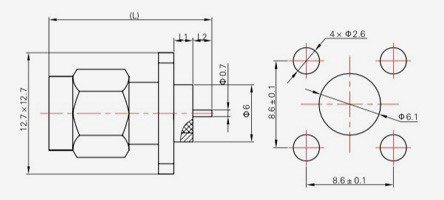

SMA-JFD1
모델 엘 엘1 엘2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 19 4 2 -

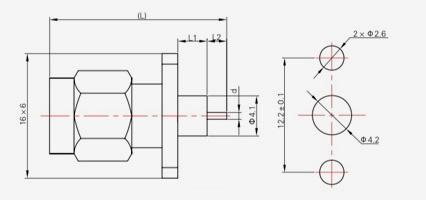

SMA-JFD2
모델 엘 엘1 엘2 디 SMA-JFD2 18 3 2 Φ0.7 SMA-JFD31 18.5 3 2.5 Φ1.0 SMA-JFD59 25 3 9 Φ1.0 -
SMA-JFD4
모델 엘 엘1 엘2 디 SMA-JFD4 32 8 11 Φ1.27 SMA-JFD5 18 3 2 Φ1.0 SMA-JFD13 25 8 4 Φ1.27 SMA-JFD58 29.2 15 2 Φ1.27 -
SMA-JFD6
모델 엘 엘1 엘2 디 SMA-JFD6 32 8 11 Φ1.27 SMA-JFD7 25 8 4 Φ1.27 SMA-JFD8 31 15 3 Φ1.27 SMA-JFD9 18.2 3 2 Φ1.27 -

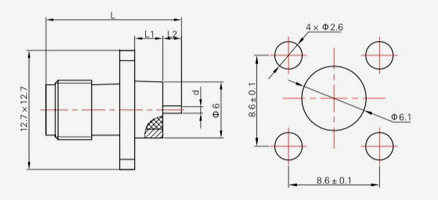

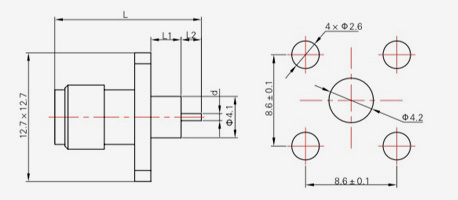

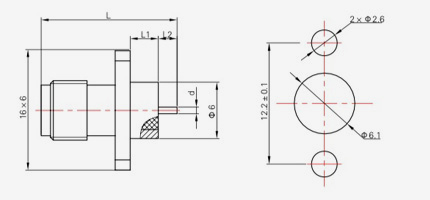

SMA-KFD3
모델 엘 엘1 엘2 디 SMA-KFD3 27.5 15 3 Φ1.27 SMA-KFD4 33.5 21 3 Φ1.27 SMA-KFD8 18.5 6 3 Φ1.27 SMA-KFD9 24.5 12 3 Φ1.27 SMA-KFD16 20.5 8 3 Φ1.27 SMA-KFD21 15.5 2 4 Φ1.27 SMA-KFD24 22.5 10 3 Φ1.27 SMA-KFD33 17.5 5 3 Φ1.7 -

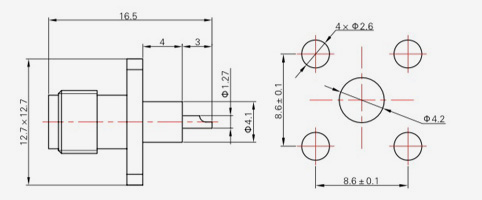

SMA-KFD3
모델 엘 엘1 엘2 디 SMA-KFD46 16.5 4 3 Φ1.27 SMA-KFD52 16.5 2 5 Φ1.0 SMA-KFD53 20.5 6 5 Φ1.0 SMA-KFD87 15 3 2.5 Φ0.7 SMA-KFD133 15.5 4 2 Φ0.7 SMA-KFD146 22.3 7 5 Φ1.0 SMA-KFD147 18.5 4 5 Φ1.0 -
SMA-KFD5
모델 엘 엘1 엘2 디 SMA-KFD5 15.5 4 2 Φ1.27 SMA-KFD6 22.5 8 5 Φ0.7 SMA-KFD7 20.5 8 3 Φ1.27 SMA-KFD18 16 4 1.5 Φ0.5 SMA-KFD20 18.5 6 3 Φ1.27 SMA-KFD22 27.5 15 3 Φ1.27 SMA-KFD23 14.1 4 0.6 Φ0.4 SMA-KFD30 33.5 21 3 Φ1.27 SMA-KFD43 21.5 4 8 Φ1.27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
모델 엘 엘1 엘2 디 SMA-KFD61 16.5 4.5 2 Φ1.27 SMA-KFD62 17 3.5 4 Φ1.27 SMA-KFD63 19.5 3.5 4 Φ1.27 SMA-KFD64 18 3.5 5 Φ1.27 SMA-KFD65 19 4.5 5 Φ1.27 SMA-KFD66 20.5 4.5 6.5 Φ1.27 SMA-KFD71 15.5 4 2 Φ0.7 SMA-KFD122 21.5 6 6 Ф1.2 SMA-KFD123 14.5 2 3 Φ1.2 SMA-KFD144 19.5 9 1 Φ1.0 SMA-KFD177 20.5 8 3 Φ1.27 -

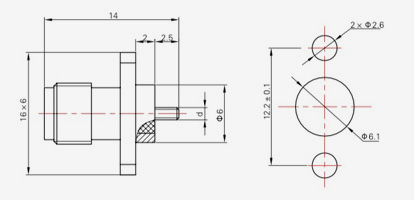

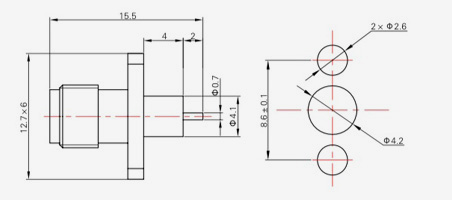

SMA-KFD11
모델 엘 엘1 엘2 디 SMA-KFD11 14.5 3 2 Φ0.5 SMA-KFD29 16.5 5 2 Φ0.7 SMA-KFD75 22.5 4 9 Φ0.7 SMA-KFD76 14.5 3 2 Φ0.7 SMA-KFD79 27.5 2 16 Φ1.0 SMA-KFD95 15.5 4 2 Φ0.7 SMA-KFD126 17.7 3 5.2 Φ1.0 SMA-KFD127 22.5 3 10 Φ1.0 SMA-KFD132 15.5 4 2 Φ1.0 SMA-KFD140 18.5 5 4 Φ1.0 -
SMA-KFD31
모델 엘 엘1 엘2 디 SMA-KFD31 15 3 2.5 Φ1.0 SMA-KFD32 21.5 3 9 Φ1.0 SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0.7 SMA-KFD100 16.5 5 2 Φ0.7 SMA-KFD101 15.5 4 2 Φ0.7 SMA-KFD102 14.5 3 2 Φ0.7 SMA-KFD130 21.5 3 9 Φ0.7 SMA-KFD131 15.5 4 2 Φ1.0 SMA-KFD134 17 5 2.5 Φ0.7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1.0 -
SMA-KFD81
모델 디 SMA-KFD81 M1 SMA-KFD109 M1.6 -

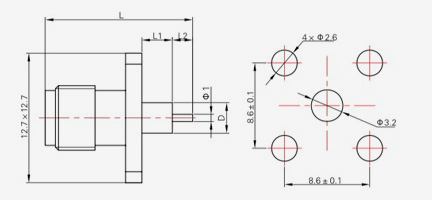

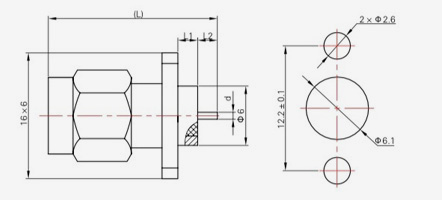

SMA-KFD119
모델 엘 엘1 엘2 디 SMA-KFD119 17 6.5 1 Φ3.0 SMA-KFD121 18 6.5 2 Φ3.0 SMA-KFD141 17.5 4 4 Φ3.2 SMA-KFD142 18.3 7.8 1 Φ3.0 SMA-KFD149 17.5 3 5 Φ3.0 -

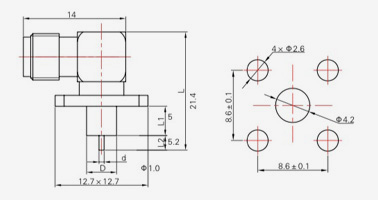

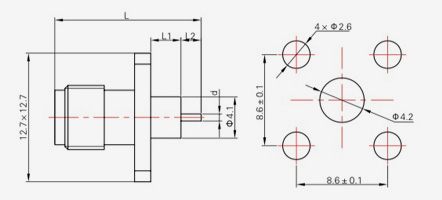

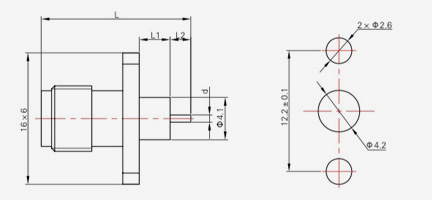

SMA-KWFD3
모델 엘 엘1 엘2 디 디 SMA-KWFD3 26.7 11 4.5 Φ1.27 Φ4.1 SMA-KWFD4 24.2 8 5 Φ1.0 Φ3.2 SMA-KWFD5 24.2 8 5 Φ0.7 Φ4.1 SMA-KWFD6 21.2 5 5 Φ0.7 Φ4.1 SMA-KWFD7 24.2 3 10 Φ0.7 Φ4.1 SMA-KWFD8 21.3 5 5 Φ0.7 Φ4.1 SMA-KWFD9 16.2 3 2 Φ0.7 Φ4.1 SMA-KWFD12 15.2 2 2 Φ0.7 Φ4.1 SMA-KWFD49 25.2 5 9 Φ0.17 Φ4.1 -

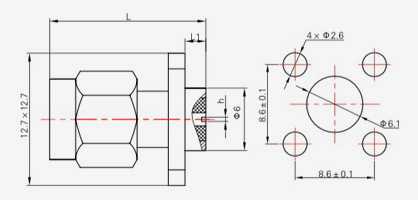

SMA-JFD11
모델 엘 엘1 시간 SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 15 2 0.4 -

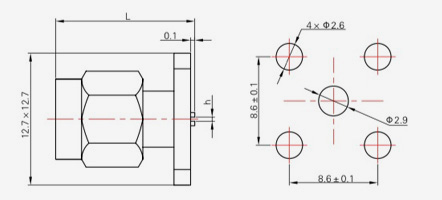

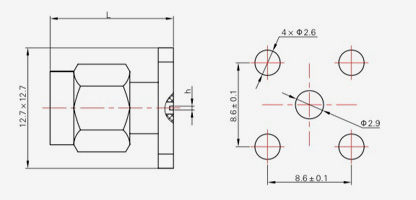

SMA-JFD12
모델 엘 시간 SMA-JFD12 13.1 0.4 SMA-JFD14 13.1 0.55 -
SMA-KFD145
모델 엘 엘1 엘2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 17.5 3 5 -

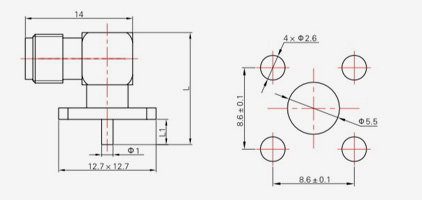

SMA-KWF
모델 엘 엘1 SMA-KWF 14.6 3.3 SMA-KWFD10 13.3 2 -

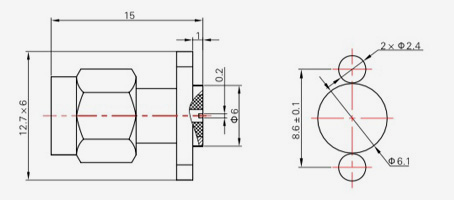

SMA-JFD16
모델 시간 SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 0.5 -

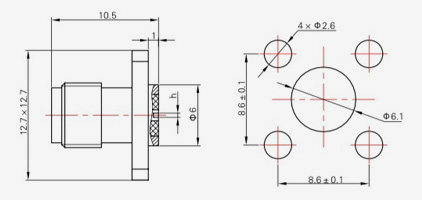

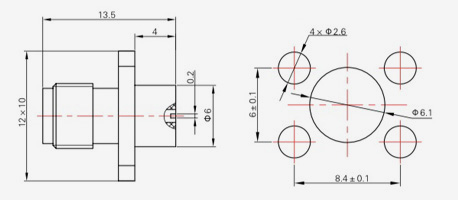

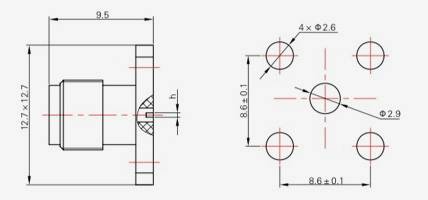

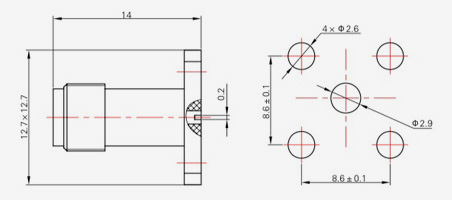

SMA-KFD26
모델 시간 SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 0.5 -
SMA-KFD112
모델 시간 SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 0.5 -

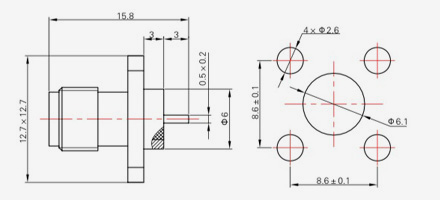

SMA-KFD10
모델 엘 엘1 티 SMA-KFD10 15.8 3 0.5×0.2 SMA-KFD14 16.5 4 0.5×0.2 SMA-KFD35 14.5 2 1.27×0.2 -

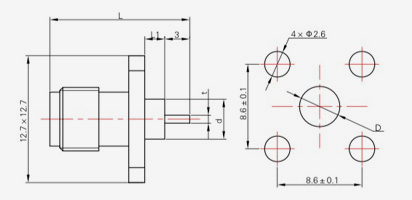

SMA-KFD13
모델 엘 엘1 티 디 디 SMA-KFD13 16 4 0.5×0.2 Φ4.1 Φ4.2 SMA-KFD14 15.2 3.2 0.5×0.2 Φ4.1 Φ4.2 SMA-KFD35 15 3 1.27×0.2 Φ4.1 Φ4.2 SMA-KFD45 14.4 2.4 0.5×0.2 Φ4.1 Φ4.2 SMA-KFD68 15.2 3.2 0.5×0.2 Φ2.1 Φ2.2 SMA-KFD73 16 4 1.27×0.2 Φ4.1 Φ4.2 -

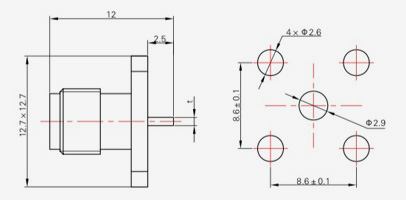

SMA-KFD39
모델 티 SMA-KFD39 0.5×0.2 SMA-KFD149 1.27×0.2 -

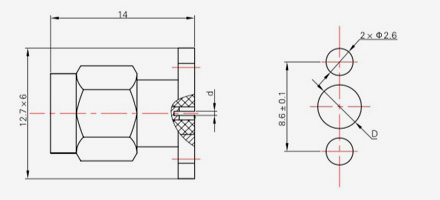

SMA-JFD40
모델 디 디 SMA-JFD40 Φ0.5 Φ3.0 SMA-JFD41 Φ0.45 Φ2.8 SMA-JFD42 Φ0.38 Φ2.5 SMA-JFD44 Φ0.3 Φ2.0 -

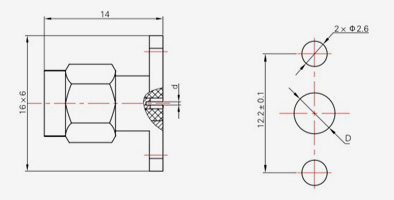

SMA-JFD48
모델 디 디 SMA-JFD48 Φ0.5 Φ3.0 SMA-JFD55 Φ0.45 Φ2.8 SMA-JFD56 Φ0.38 Φ2.5 SMA-JFD57 Φ0.3 Φ2.0 -

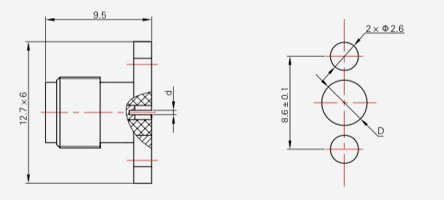

SMA-KFD40
모델 디 디 SMA-KFD40 Ф0.5 Φ3.0 SMA-KFD41 Φ0.45 Φ2.8 SMA-KFD42 Φ0.38 Φ2.5 SMA-KFD44 Φ0.3 Φ2.0 -
SMA-KFD48
모델 디 디 SMA-KFD48 Φ0.5 Φ3.0 SMA-KFD55 Φ0.45 Φ2.8 SMA-KFD56 Φ0.38 Φ2.5 SMA-KFD57 Φ0.3 Φ2.0 SMA-KFD152 Φ0.4 Φ2.8 -

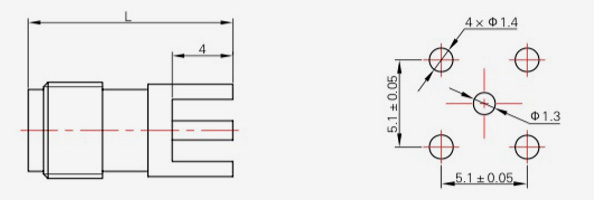

SMA-KHD
모델 엘 SMA-KHD 13.5 SMA-KHD10 18.5 -

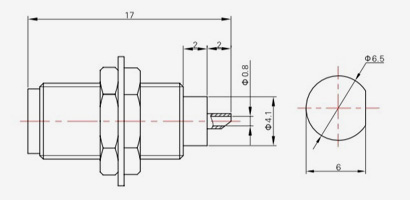

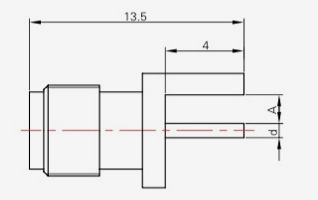

SMA-KHD1
모델 에이 디 SMA-KHD1 1.2 Φ1.27 SMA-KHD2 1.5 Φ1.27 SMA-KHD3 2 Φ1.27 SMA-KHD4 0.5 Φ1.27 SMA-KHD5 0.8 Φ1.27 SMA-KHD6 1 Φ1.27 SMA-KHD8 1.6 Φ0.8 SMA-KHD9 1.6 Φ1.27 SMA-KHD11 1 Φ0.5 -

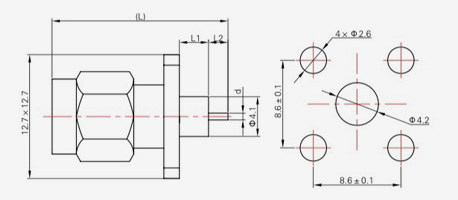

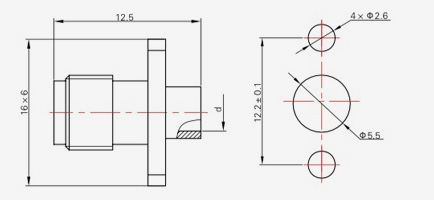

SMA-JWF
-

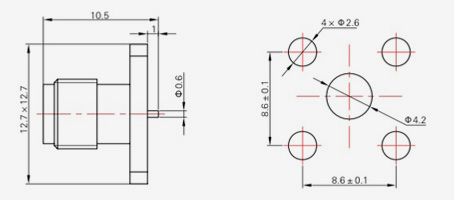

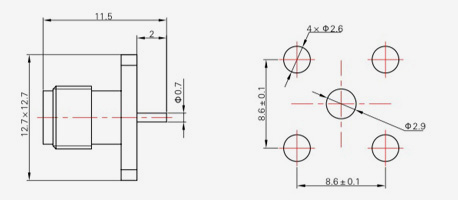

SMA-KF1
-

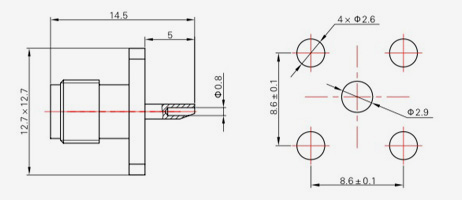

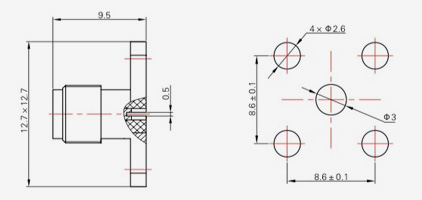

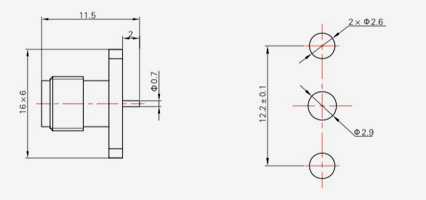

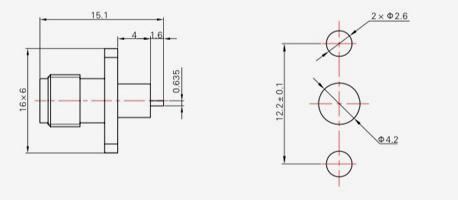

SMA-KFD17
-

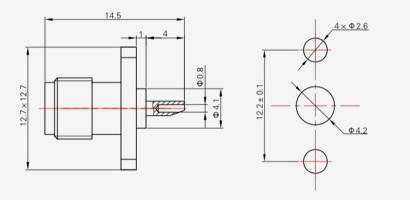

SMA-KFD150
-

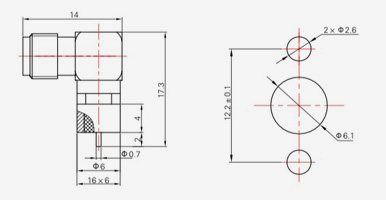

SMA-KWF1
-

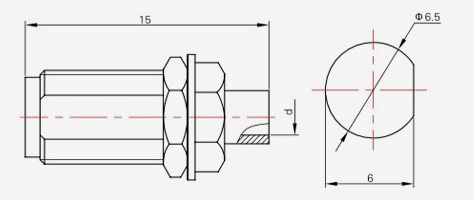

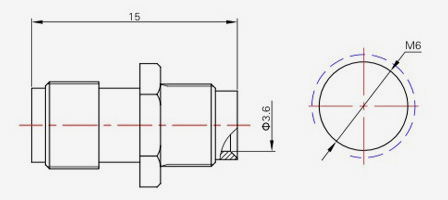

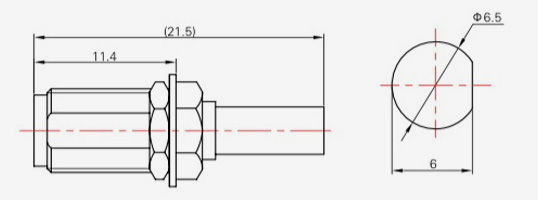

SMA-KYD
-

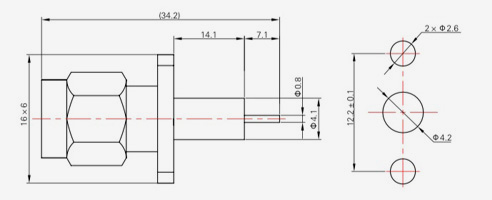

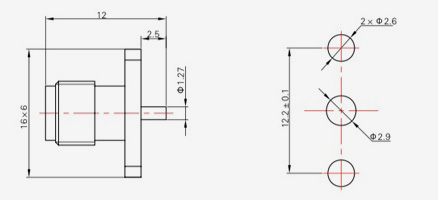

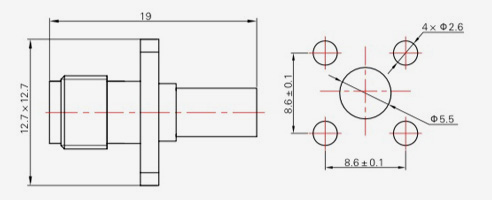

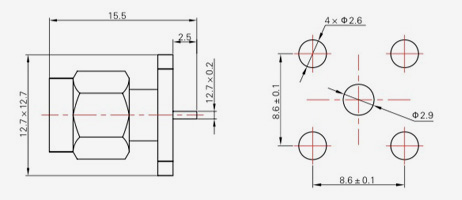

SMA-JFD3
-
SMA-JFD61
-
SMA-KFD19
-
SMA-KFD36G
-
SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-

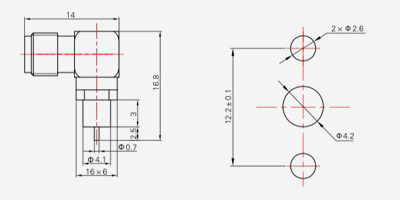

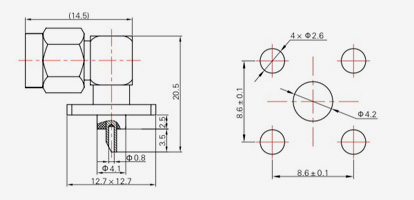

SMA-KWFD2-1
-
SMA-KWFD2-2
-

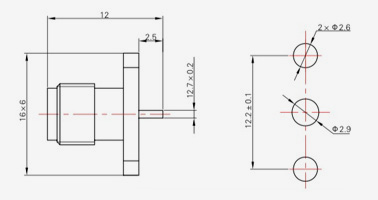

SMA-KFD154
-
SMA-KFD158
-

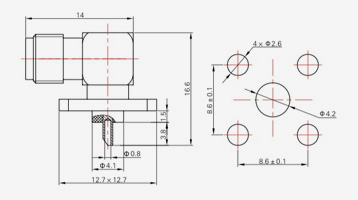

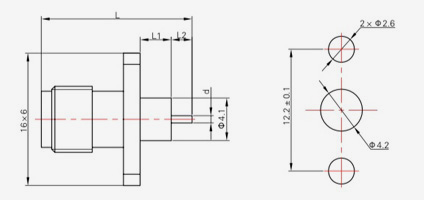

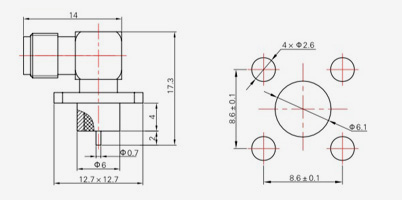

SMA-KWFD2
-
SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-

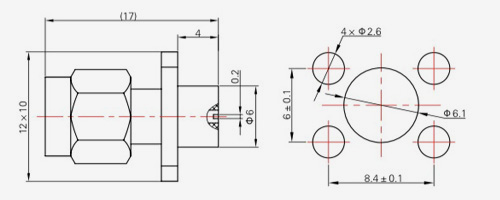

SMA-JFD15
-
SMA-JFD25
-
SMA-JFD54
-
SMA-KFD54
-
SMA-KFD78
-

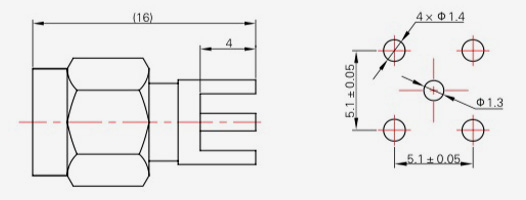

SMA-JHD
-
SMA-KHD7
-

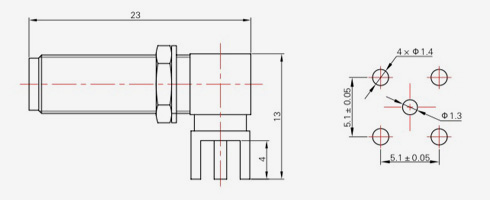

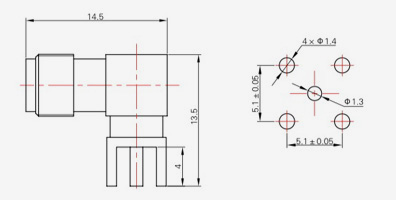

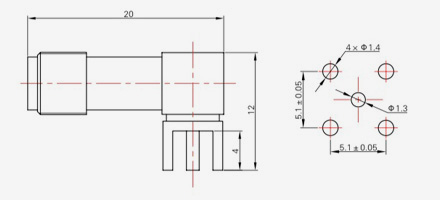

SMA-KWHD
-
SMA-KWHD4
-
SMA-KWHD5
