SMPM 밀폐형 커넥터
설명:
SMPM(SubMiniature Push-on Micro) 밀폐형 커넥터는 전체 이스케이프먼트, 세미 이스케이프먼트 및 라이트 홀을 갖춘 소형 RF 커넥터로 고주파수, 컴팩트한 공간 및 경량 애플리케이션용으로 설계되었습니다. 경량화, 고신뢰성, 소형화를 요구하는 통신 및 전자장비에 많이 사용되는 Push-on 커넥터입니다. SMPM 커넥터는 높은 신호 전송 품질을 가지며 우수한 전기적 성능을 제공할 수 있습니다.
기본 구조:

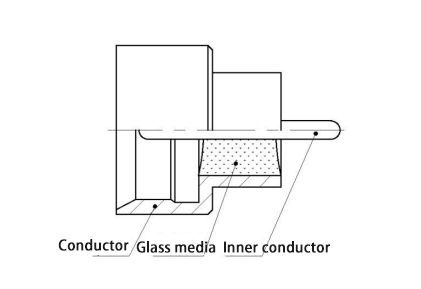

SMPM-J 유형 공기 밀봉 RF 동축 커넥터는 외부 도체, 유리 매체 및 내부 도체의 세 부분으로 구성되며 기본 구조는 아래 그림에 나와 있습니다.
주요 기술 매개변수:
| 전기적 특성 | ||||
| 특성 임피던스 | 50Ω | 주파수 범위 | DC~40GHz | |
| 유전체 내전압 | 500Vrms | 절연저항 | 2000M Ω | |
| 전압 VSWR | <1.4 | 삽입 손실 | ≤0.05 √f 데시벨(GHz) | |
| 재료 및 기계적, 환경적 특성 | ||||
| 포장 | Lavable 합금/금 도금 | 다리 | Lavable 합금/금 도금 | |
| 절연 매체 | 유리 | 커넥터 내구성 | 완전 이스케이프먼트 | 100회 |
| 누설률 | ≤1.01325×10 ⁹ 아빠 ·m³/s | 광학 구멍 | 1000배 | |
| 작동 온도 | -65℃~165℃ | |||
인터페이스 크기:
SMPM-J 유형 공기 밀봉형 RF 동축 커넥터에는 완전 이스케이프먼트와 베어 홀이라는 두 가지 인터페이스 형태가 있습니다. 모델명을 붙일 때 F는 풀 이스케이프먼트를 의미하고,
S는 빛의 구멍을 의미합니다. 인터페이스 치수는 표준 인터페이스 치수와 짧은 인터페이스 치수로 구분되며, 둘 다 SMPM-K 유형 플러그와 상호 결합 가능합니다.

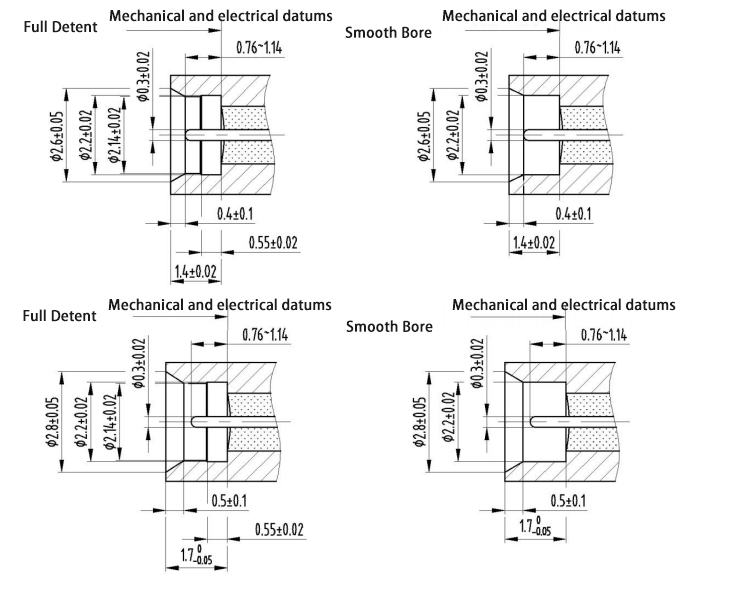

표준 인터페이스 크기:

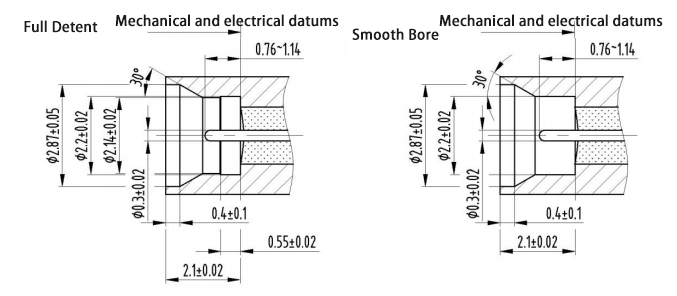

짧은 인터페이스 크기:
SMPM 시리즈
-

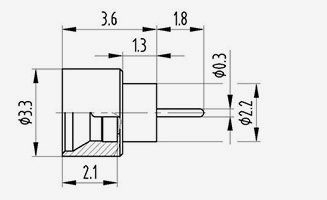

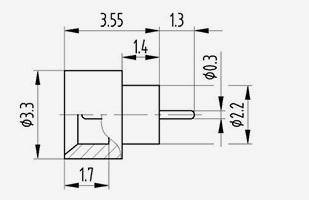

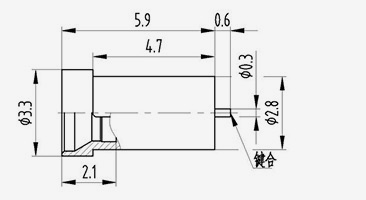

SMPM(M)-JYD3S
모델 비고 SMPM(M)-JYD3S 매끄러운 보어 -

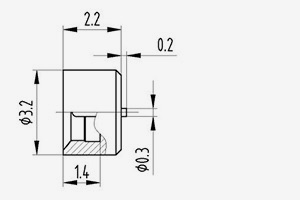

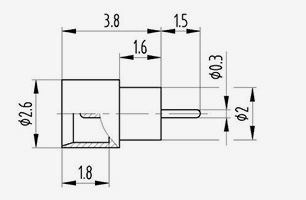

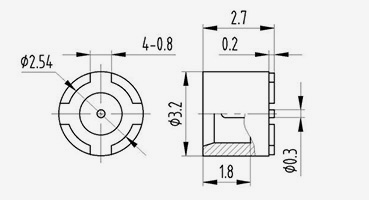

SMPM(M)-JYD5S
모델 비고 SMPM(M)-JYD5S 매끄러운 보어 -

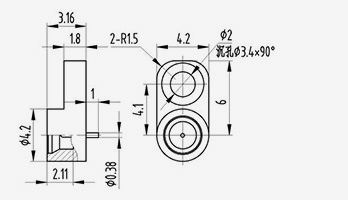

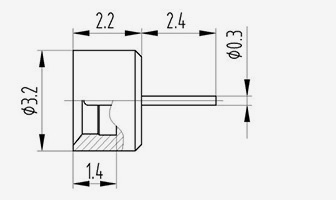

SMPM(M)-JYD8F
모델 비고 SMPM(M)-JYD8F 전체 디텐트 -

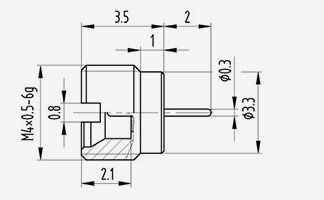

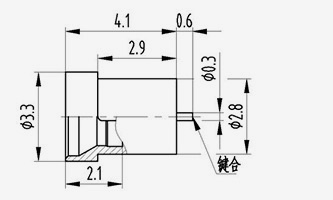

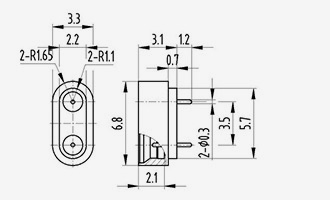

SMPM(M)-JYD10F
모델 비고 SMPM(M)-JYD10F 전체 디텐트 -

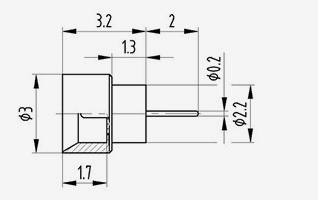

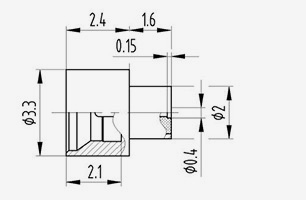

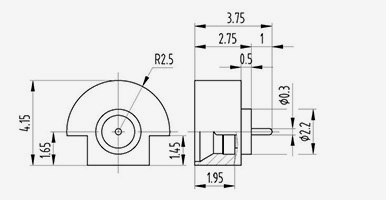

SMPM(M)-JYD12S
모델 비고 SMPM(M)-JYD12S 매끄러운 보어 -

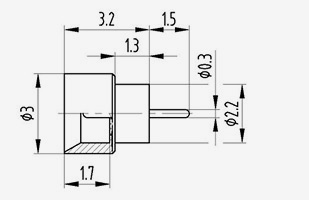

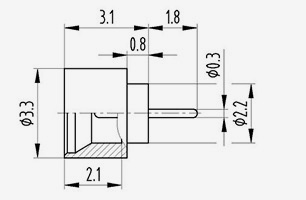

SMPM(M)-JYD14F
모델 비고 SMPM(M)-JYD14F 전체 디텐트 -

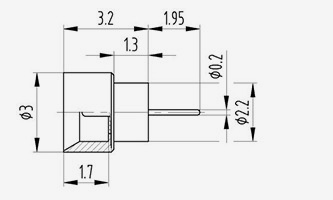

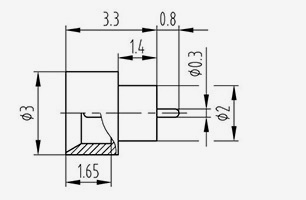

SMPM(M)-JYD15F
모델 비고 SMPM(M)-JYD15F 전체 디텐트 -

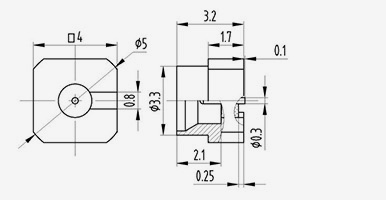

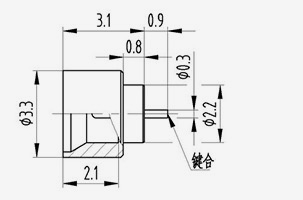

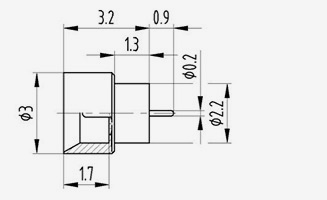

SMPM(M)-JYD16S
모델 비고 SMPM(M)-JYD16S 매끄러운 보어 -

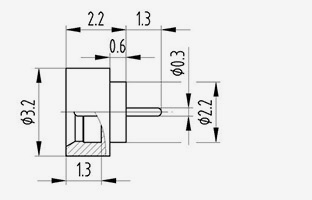

SMPM(M)-JYD17S
모델 비고 SMPM(M)-JYD17S 매끄러운 보어 -
SMPM(남)-JYD18S
모델 비고 SMPM(남)-JYD18S 매끄러운 보어 -
SMPM(M)-JYD19S
모델 비고 SMPM(M)-JYD19S 매끄러운 보어 -
SMPM(M)-JYD20F
모델 비고 SMPM(M)-JYD20F 전체 디텐트 -

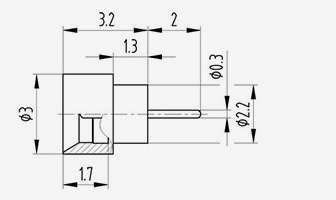

SMPM(남)-JYD21S
모델 비고 SMPM(남)-JYD21S 매끄러운 보어 -
SMPM(M)-JYD22F
모델 비고 SMPM(M)-JYD22F 전체 디텐트 -
SMPM(M)-JYD23S
모델 비고 SMPM(M)-JYD23S 매끄러운 보어 -
SMPM(M)-JYD24F
모델 비고 SMPM(M)-JYD24F 전체 디텐트 -
SMPM(M)-JYD25F
모델 비고 SMPM(M)-JYD25F 전체 디텐트 -
SMPM(M)-JYD26F
모델 비고 SMPM(M)-JYD26F 전체 디텐트 -

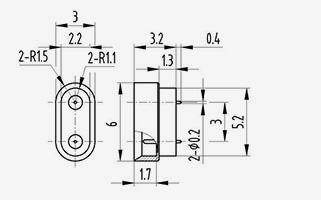

SMPM(M)-JYD27S
모델 비고 SMPM(M)-JYD27S 매끄러운 보어 -
SMPM(M)-JYD28S
모델 비고 SMPM(M)-JYD28S 매끄러운 보어 -

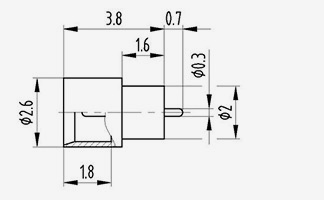

SMPM(M)-JYD29F
모델 비고 SMPM(M)-JYD29F 전체 디텐트 -
SMPM(M)-JYD30S
모델 비고 SMPM(M)-JYD30S 매끄러운 보어 -
SMPM(M)-JYD31F
모델 비고 SMPM(M)-JYD31F 전체 디텐트 -
SMPM(M)-JYD32F
모델 비고 SMPM(M)-JYD32F 전체 디텐트 -
SMPM(M)-JYD33S
모델 비고 SMPM(M)-JYD33S 매끄러운 보어 -

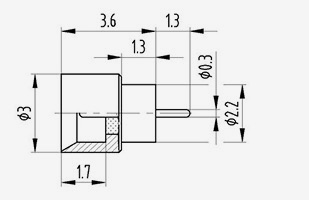

SMPM(M)-JYD34S
모델 비고 SMPM(M)-JYD34S 매끄러운 보어 -
SMPM(M)-JYD35S
모델 비고 SMPM(M)-JYD35S 매끄러운 보어 -
SMPM(M)-JYD36S
모델 비고 SMPM(M)-JYD36S 매끄러운 보어 -

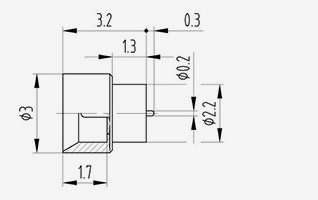

SMPM(M)-JYD37S
모델 비고 SMPM(M)-JYD37S 매끄러운 보어 -
SMPM(M)-JYD38S
모델 비고 SMPM(M)-JYD38S 매끄러운 보어 -

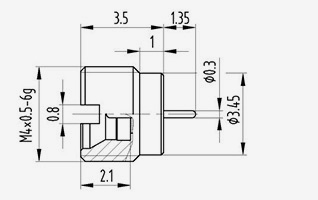

SMPM(M)-JYD39S
모델 비고 SMPM(M)-JYD39S 매끄러운 보어 -
SMPM(남)-JYD41S
모델 비고 SMPM(남)-JYD41S 매끄러운 보어 -
SMPM(M)-JYD42S
모델 비고 SMPM(M)-JYD42S 매끄러운 보어 -
SMPM(M)-JYD43F
모델 비고 SMPM(M)-JYD43F 전체 디텐트 -
SMPM(M)-JYD44F
모델 비고 SMPM(M)-JYD44F 전체 디텐트 -
SMPM(M)-JYD45S
모델 비고 SMPM(M)-JYD45S 매끄러운 보어 -

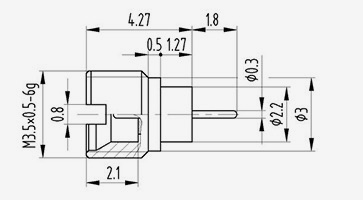

SMPM(M)-JYD46S
모델 비고 SMPM(M)-JYD46S 매끄러운 보어 -
SMPM(M)-JYD60F
모델 비고 SMPM(M)-JYD60F 전체 디텐트 -

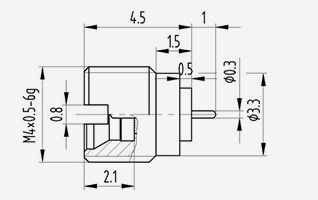

SMPM(M)-JYD61F
모델 비고 SMPM(M)-JYD61F 전체 디텐트 -

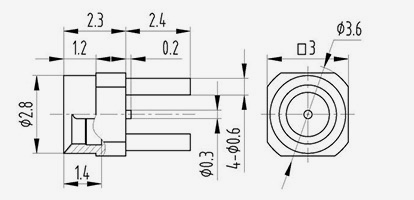

SMPM(M)-JYD62F
모델 비고 SMPM(M)-JYD62F 전체 디텐트 -
SMPM(M)-JYD63S
모델 비고 SMPM(M)-JYD63S 매끄러운 보어 -
SMPM(M)-JYD64S
모델 비고 SMPM(M)-JYD64S 매끄러운 보어 -
SMPM(M)-JYD65S
모델 비고 SMPM(M)-JYD65S 매끄러운 보어 -
SMPM(M)-JYD66S
모델 비고 SMPM(M)-JYD66S 매끄러운 보어 -

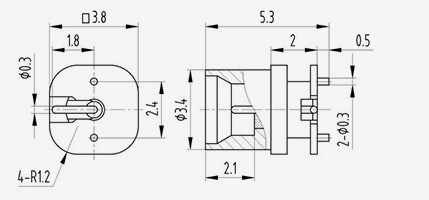

SMPM(M)-JHD1S
모델 비고 SMPM(M)-JHD1S 매끄러운 보어 -

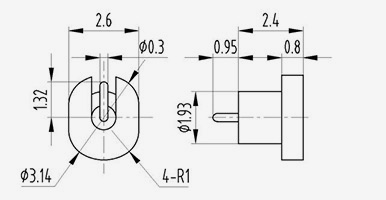

SMPM(M)-JHD2F
모델 비고 SMPM(M)-JHD2F 전체 디텐트 -

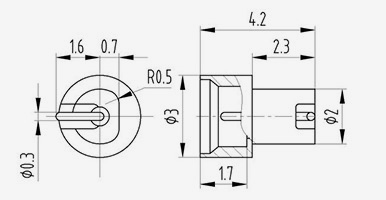

SMPM(M)-JHD3F
모델 비고 SMPM(M)-JHD3F 전체 디텐트 -
SMPM(M)-JHD4F
모델 비고 SMPM(M)-JHD4F 전체 디텐트 -
SMPM(M)-JHD6F
모델 비고 SMPM(M)-JHD6F 전체 디텐트 -
SMPM(M)-JHD21F
모델 비고 SMPM(M)-JHD21F 전체 디텐트 -

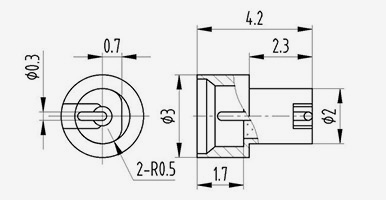

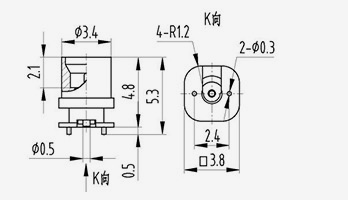

SMPM(M)-JFD1S
모델 비고 SMPM(M)-JFD1S 매끄러운 보어 -
SMPM(M)-JWSD1S
모델 비고 SMPM(M)-JWSD1S 매끄러운 보어 -
SMPM(M)-JWSD8
모델 비고 SMPM(M)-JWSD8 -
SMPM(M)-JWSD9S
모델 비고 SMPM(M)-JWSD9S 매끄러운 보어 -
SMPM(M)-JWSD10S
모델 비고 SMPM(M)-JWSD10S 매끄러운 보어 -
SMPM(M)-JSD1S
모델 비고 SMPM(M)-JSD1S 매끄러운 보어
