RF 유리 절연체

설명:

유리 절연체는 밀봉 성능이 우수한 유리 소결 구조를 사용합니다. SMA 및 2.92와 같은 밀리미터파 커넥터와 함께 사용할 수 있으며 PCB 보드, 템플릿, 템플릿 및 구성 요소 간에 직접 사용할 수도 있습니다. 절연 매체 재료로 유리(유전율 약 4.0)를 사용하고 내부 및 외부 도체는 Kovar 합금 재료로 만들어집니다. 고온 소결 후 표면을 금으로 니켈 도금합니다. 유리 절연체는 소형, 경량, 기밀성 및 높은 신뢰성이라는 장점을 가지고 있습니다. 이는 밀봉 요구 사항이나 제품 부피 및 무게 요구 사항이 있는 경우에 주로 사용됩니다. 집중 설치에 적합합니다. 내부 도체는 플러그인, 표면 실장, 용접, 금와이어 본딩 등 다양한 방법으로 연결할 수 있습니다.

묻다

PREV: 일반 밀폐형 커넥터/어댑터
다음: SMP 밀폐형 커넥터

기본 구조:

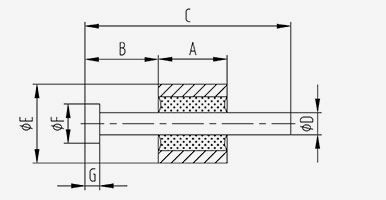

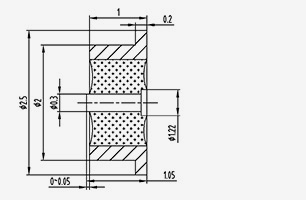

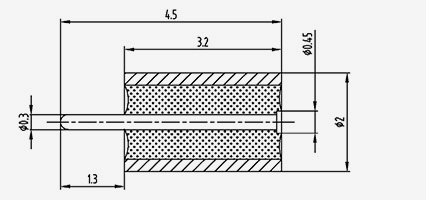

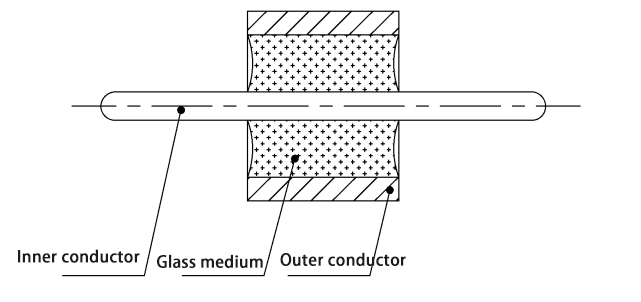

유리 절연체는 일반적으로 외부 도체, 유리 매체 및 내부 도체의 세 부분으로 구성되며 기본 구조는 다음 그림에 나와 있습니다.

기술 사양 및 신뢰성 테스트:

전기적 특성
특성 임피던스	50Ω 또는 기타	주파수 범위	DC~65GHz
유전체 내전압	≥500V	절연저항	≥5000MΩ
접촉저항	내부 도체 ≤3m Ω	전압 VSWR(50Ω)	≤ 1.05 0.008f (f: GHz)
접촉저항	외부 도체 ≤2m Ω	RF 삽입 손실(50Ω)	≤0.05 √ f (f: GHz)
재료 및 기계적, 환경적 특성
외부 도체	위임 가능한 합금	공기 누설률	≤ 1.01*10 -9 Pa.m 3 /에스
내부 도체	분해성 합금	작동 온도	-65 ℃ ~ 165 ℃
절연 매체	유리

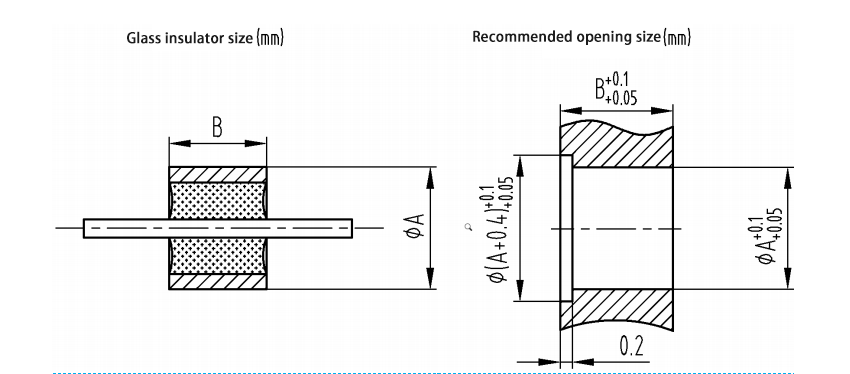

유리 절연체의 권장 설치 치수

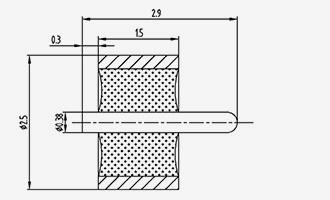

단일 코어 유리 절연체에 권장되는 설치 개구부 치수는 다음과 같습니다.

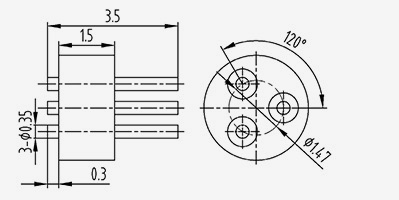

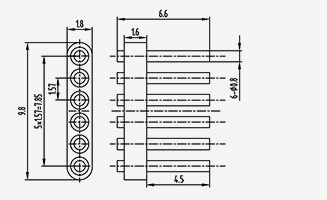

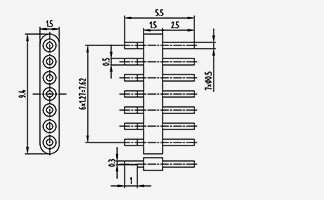

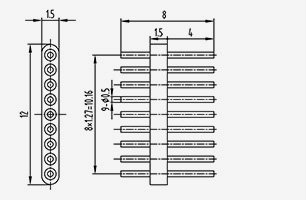

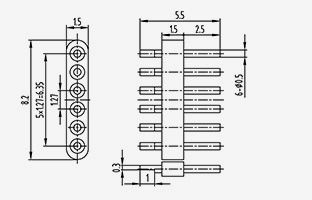

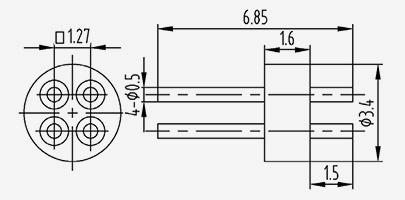

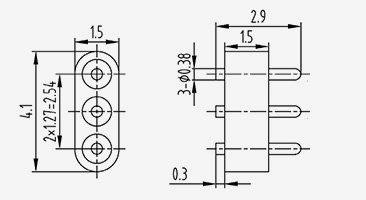

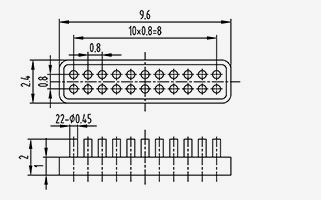

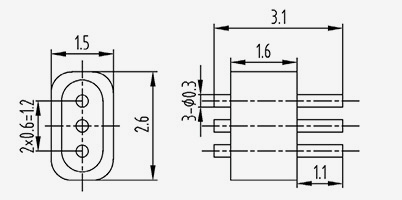

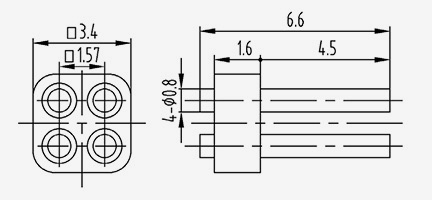

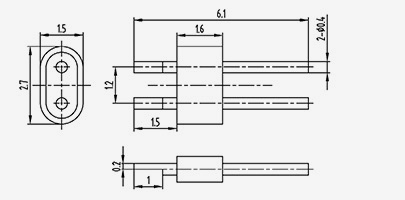

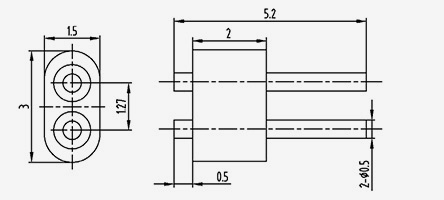

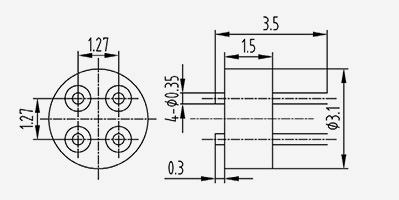

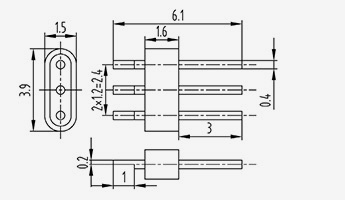

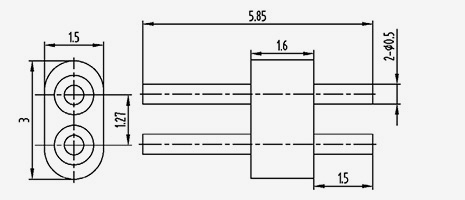

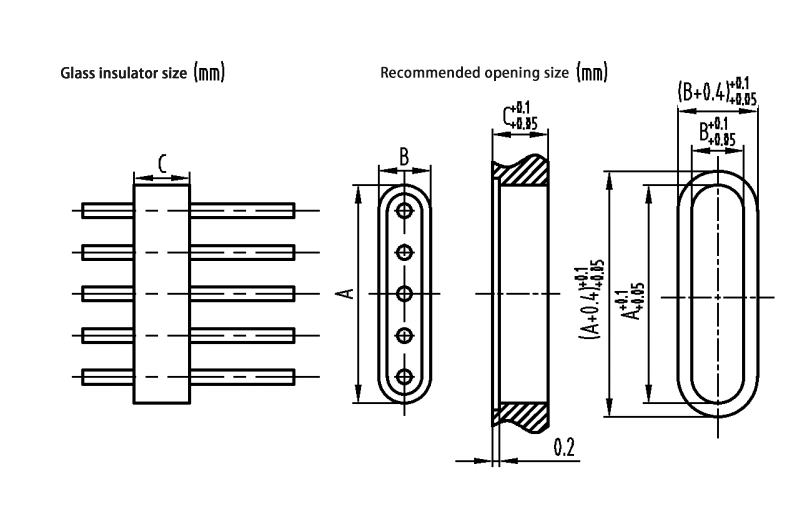

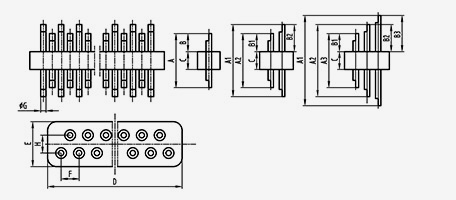

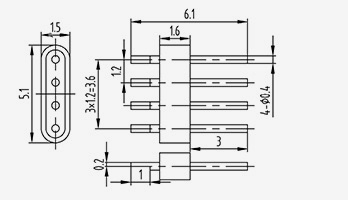

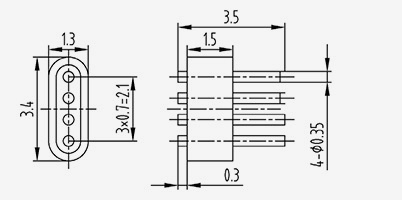

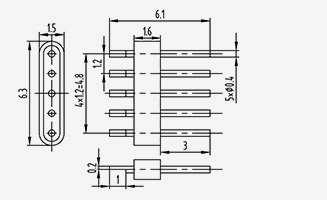

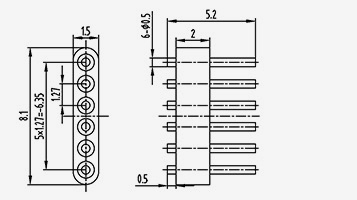

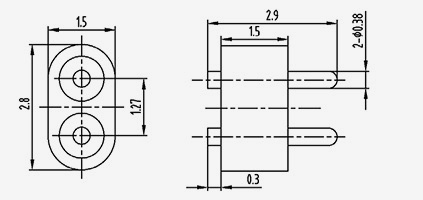

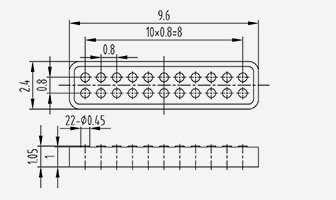

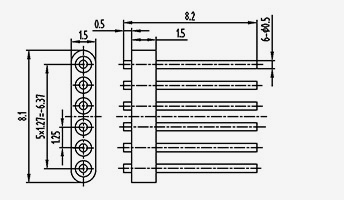

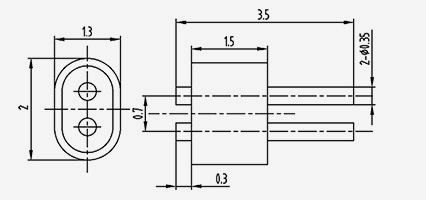

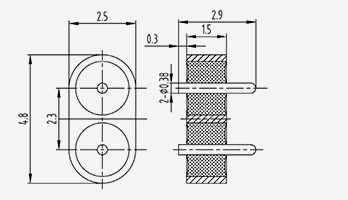

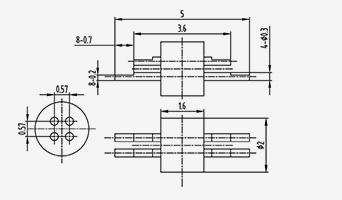

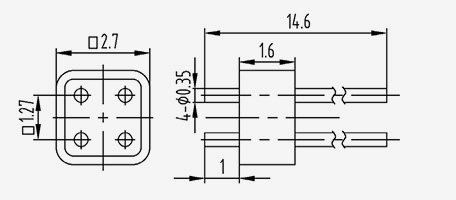

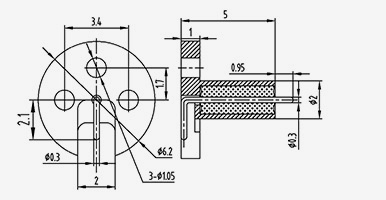

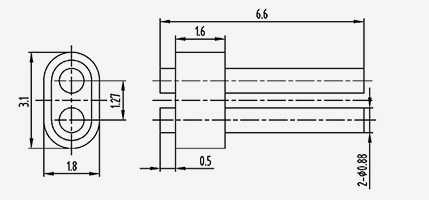

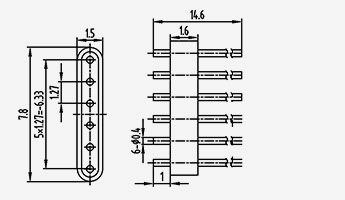

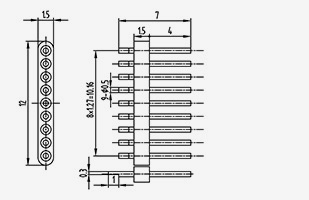

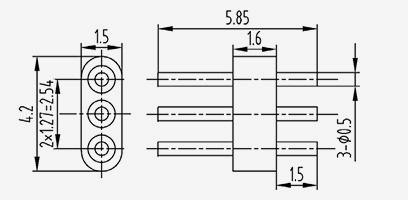

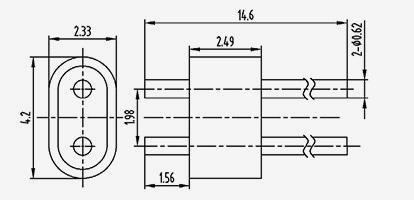

다중 코어 유리 절연체에 권장되는 장착 개구부 치수는 다음과 같습니다.

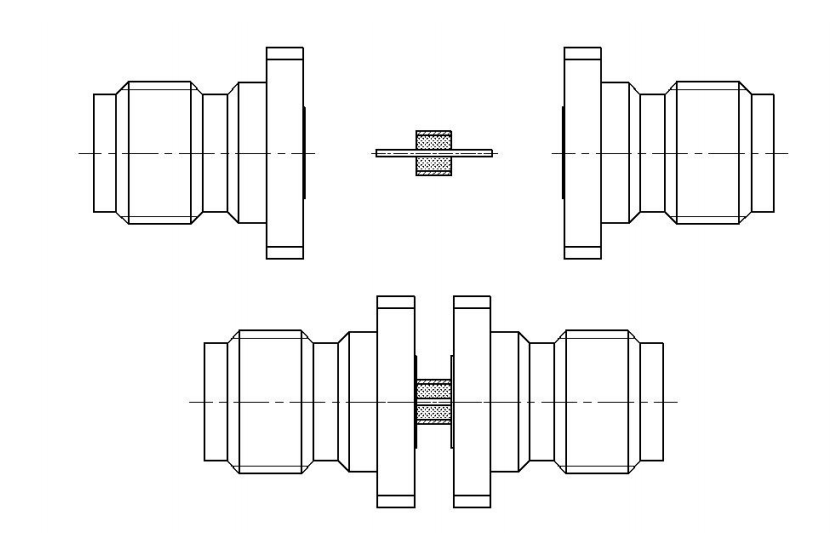

유리 절연체 전기 성능 테스트:
표준 SMA, 2.92, 2.4 등을 갖춘 50옴 특성 임피던스 유리 절연체. 전기 성능 테스트를 위해 양쪽 끝이 결합된 밀리미터파 커넥터.

RF SERIES

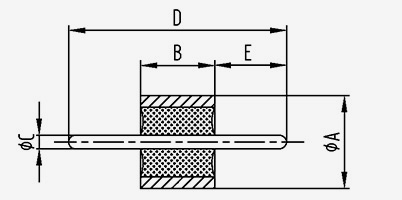

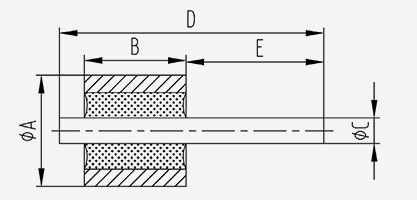

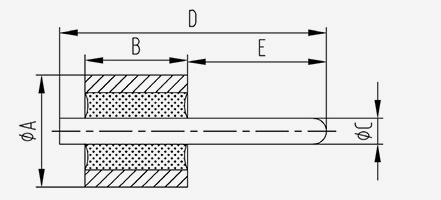

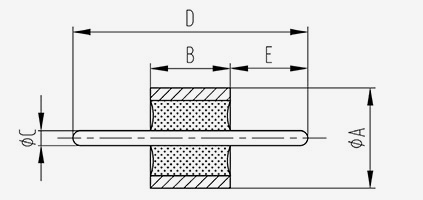

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS1710-0.23(2.8-0.3)	1.73	1	0.23	2.8	0.3
HS1710-0.23(6.2-2.7)	1.73	1	0.23	6.2	2.7
HS1710A	1.73	1	0.23	3	1
HS1714-0.23(2-0.3)	1.73	1.4	0.23	2	0.3
V1714-0.23(2.69-0.5)	1.73	1.4	0.23	2.7	0.5
V1714-0.23(3.9-1.7)	1.73	1.4	0.23	3.9	1.7
V1714-0.23(4.5-1.7)	1.73	1.4	0.23	4.5	1.7
HS1714-0.23(3-1.1)	1.73	1.4	0.23	3	1.1
HSI714E	1.73	1.4	0.23	2.9	1
HS1714F	1.73	1.4	0.23	2.79	0.9
HS1715-0.23(3.2-0.8)	1.73	1.5	0.23	3.2	0.8
HS1716A	1.73	1.65	0.23	3.4	1
V1719-0.23(5.0-1.7)	1.73	1.9	0.23	5	1.7
V1720-0.23(3.3-0.5)	1.73	2	0.23	3.3	0.5
HS1720-0.23(3.7-1.2)	1.73	2	0.23	3.7	1.2
V1720-0.23(4.0-1.0)	1.73	2	0.23	4	1
HS1720-0.23(6-2)	1.73	2	0.23	6	2
V1724-0.23(3.7-0.5)	1.73	2.4	0.23	3.7	0.5
HS1724-0.23(4.5-1.7)	1.73	2.4	0.23	4.5	1.7

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
V1727-0.23(4.0-0.5)	1.73	2.7	0.23	4	0.5
HS1727A	1.73	2.7	0.23	4.7	1
HS1728-0.23(4-0.5)	1.73	2.8	0.23	4	0.5
HS1730-0.23(4.3-0.5)	1.73	3	0.23	4.3	0.5
V1730-0.23(5.0-1.0)	1.73	3	0.23	5	1
HS1734-0.23-01	1.73	3.4	0.23	5.2	1
HS1744-0.23-01	1.73	4.4	0.23	6.2	1
HS1749-0.23(8.9-2.0)	1.73	4.9	0.23	8.9	2
HS1751A	1.73	5.1	0.23	5.9	0.4
HS1756-0.23(6.6-0.5)	1.73	5.6	0.23	6.6	0.5
HS1914-0.3(2.55-0.35)	1.9	1.4	0.3	2.55	0.35
HS1914-0.3(3.2-1.1)	1.9	1.4	0.3	3.2	1.1
HS1914C	1.9	1.4	0.3	3.6	0.7
HS1914-0.3(4.4-2)	1.9	1.4	0.3	4.4	2
HS1914-0.3(3.2-1.1)	1.9	1.4	0.3	3.2	1.1
HS1914-0.3(3.8-1.2)	1.9	1.4	0.3	3.8	1.2
HS1914-0.3(4.4-2)	1.9	1.4	0.3	4.4	2
HS1916-0.3(4.7-0.8)	1.9	1.6	0.3	4.7	0.8
HS1916B	1.9	1.6	0.3	4.9	0.8

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS1917-0.3(3.45-1)	1.9	1.75	0.3	3.45	1
HS1918-0.3(5.8-2)	1.9	1.8	0.3	5.8	2
HS1918-0.3(7.8-4.2)	1.9	1.8	0.3	7.8	4.2
HS1918-0.3(3.5-1)	1.95	1.8	0.3	3.5	1
HS1934-0.3(4.6-0.4)	1.9	3.4	0.3	4.6	0.4
HS2006-0.3(3.2-2)	2	0.6	0.3	3.2	2
HS2008-0.3(1.32-0.26)	2	0.8	0.3	1.32	0.26
HS2008F	2	0.8	0.3	1.7	0.45
HS2008-0.3(1.8-0.3)	2	0.8	0.3	1.8	0.3
HS2008-0.3(2.8-1.0)	2	0.8	0.3	2.8	1
HS2008-0.3(3.0-1.5)	2	0.8	0.3	3	1.5
HS2008-0.3(3.4-0.8)	2	0.8	0.3	3.4	0.8
HS2008-0.3(3.6-1.2)	2	0.8	0.3	3.6	1.2
HS2008-0.3(5.4-2.6)	2	0.8	0.3	5.4	2.6
HS2008-0.3(6-2.6)	2	0.8	0.3	6	2.6
HS2010-0.3(2.1-0.7)	2	1	0.3	2.1	0.7
HS2010-0.3(2.5-1)	2	1	0.3	2.5	1
HS2010-0.3(3.2-1.2)	2	1	0.3	3.2	1.2
HS2011-0.3(2.1-0.5)	2	1.1	0.3	2.1	0.5

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2012A	2	1.2	0.3	3.5	1.2
HS2012-0.3(6-1.8)	2	1.2	0.3	6	1.8
HS2012-0.3(6.7-1.5)	2	1.2	0.3	6.7	1.5
HS2013-0.3(2.3-0.5)	2	1.3	0.3	2.3	0.5
HS2014-0.3(1.92-0.26)	2	1.4	0.3	1.92	0.26
HS2014-0.3(2.12-0.36)	2	1.4	0.3	2.12	0.36
HS2014-0.3(2.4-0.5)	2	1.4	0.3	2.4	0.5
HS2014D	2	1.4	0.3	3.1	0.45
HS2014-0.3(4.4-1.5)	2	1.4	0.3	4.4	1.5
HS2014-0.3(4.4-1)	2	1.4	0.3	4.4	1
HS2014-0.3(4.55-1.5)	2	1.4	0.3	4.55	1.5
HS2014-0.3(4.65-1.5)	2	1.4	0.3	4.65	1.5
HS2014-0.3(5.5-1.9)	2	1.4	0.3	5.5	1.9
HS2014-0.3(5.7-1.8)	2	1.4	0.3	5.7	1.8
HS2014-0.3(8.0-4.6)	2	1.4	0.3	8	4.6
HS2014-0.3(8-1.9)	2	1.4	0.3	8	1.9
HS2015-0.3(3.25-0.75)	2	1.5	0.3	3.25	0.75
HS2016-0.3(2.7-0.7)	2	1.6	0.3	2.7	0.7
HS2016-0.3(2.8-0.5)	2	1.6	0.3	2.8	0.5

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2016-0.3(3.5-1.2)	2	1.6	0.3	3.5	1.2
HS2016-0.3(3.6-1)	2	1.6	0.3	3.6	1
HS2016-0.3(3.9-0.4)	2	1.6	0.3	3.9	0.4
HS2016E	2	1.6	0.3	3.9	0.6
HS2016-0.3(4.1-1)	2	1.6	0.3	4.1	1
HS2016-0.3(4.2-0.8)	2	1.6	0.3	4.2	0.8
HS2016-0.3(4.6-1.2)	2	1.6	0.3	4.6	1.2
HS2016-0.3(4.6-1.8)	2	1.6	0.3	4.6	1.8
Ka2016-0.3(5-2.9)	2	1.6	0.3	5	2.9
HS2016-0.3(5.2-1.8)	2	1.6	0.3	5.2	1.8
HS2016-0.3(8.0-4.6)	2	1.6	0.3	8	4.6
HS2016-0.3(8-1.8)	2	1.6	0.3	8	1.8
HS2016-0.3(12-2.4)	2	1.6	0.3	12	2.4
HS2016-0.3(20.4-4.6)	2	1.6	0.3	20.4	4.6
HS2017-0.3(3.3-0.8)	2	1.7	0.3	3.3	0.8
HS2017-0.3(8.5-2.0)	2	1.7	0.3	8.5	2
HS2018-0.3(3.5-1)	2	1.8	0.3	3.5	1
HS2019-0.3-01	2	1.9	0.3
HS2020-0.3(3.4-0.4)	2	2	0.3	3.4	0.4

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2020-0.3(3.8-0.8)	2	2	0.3	3.8	0.8
HS2020-0.3(5.6-2.8)	2	2	0.3	5.6	2.8
HS2020-0.3(5.7-2.9)	2	2	0.3	5.7	2.9
HS2020-0.3(6-2)	2	2	0.3	6	2
HS2020-0.3(12-5)	2	2	0.3	12	5
HS2022F	2	2.2	0.3	3.1	0.45
HS2022-0.3(3.2-0.7)	2	2.2	0.3	3.2	0.7
HS2023-0.3(3.35-0.7)	2	2.3	0.3	3.35	0.7
HS2023-0.3(3.7-0.7)	2	2.3	0.3	3.7	0.7
HS2025-0.3(4.8-0.9)	2	2.5	0.3	4.8	0.9
HS2025-0.3(6-1.5)	2	2.5	0.3	6	1.5
HS2025-0.38(7.4-1.4)	2	2.5	0.38	7.4	1.4
HS2026.5-0.3-01	2	2.6	5	0.3	0.1
HS2028-0.3(4.9-0.5)	2	2.8	0.3	4.9	0.5
HS2029-0.3(4.1-0.8)	2	2.9	0.3	4.1	0.8
HS2029-0.3(4.9-0.5)	2	2.9	0.3	4.9	0.5
HS2030-0.3(5.2-1.5)	2	3	0.3	5.2	1.5
HS2030-0.3(5.8-1)	2	3	0.3	5.8	1
HS2030-0.3(8-2)	2	3	0.3	8	2

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2030-0.3(9-1.5)	2	3	0.3	9	1.5
HS2034-0.3(4.4-0.7)	2	3.4	0.3	4.4	0.7
HS2035-0.3(6.6-1.8)	2	3.5	0.3	6.6	1.8
HS2035-0.3(6.65-1.3)	2	3.5	0.3	6.65	1.3
HS2035-0.3(7.1-1.3)	2	3.5	0.3	7.1	1.3
HS2035-0.3(9.5-3)	2	3.5	0.3	9.5	3
HS2036-0.3(5.7-0.7)	2	3.6	0.3	5.7	0.7
HS2040A	2	4	0.3	5.1	0.8
HS2045-0.7(11.5-2)	2	4.5	0.7	11.5	2
HS2050-0.3(6.4-0.7)	2	5	0.3	6.4	0.7
HS2507-0.38(2.2-0.3)	2.5	0.7	0.38	2.2	0.3
HS2508-0.38(1.8-0.3)	2.5	0.8	0.38	1.8	0.3
HS2508-0.38(2-0.5)	2.5	0.8	0.38	2	0.5
HS2510-0.38(3.6-1.3 )	2.5	1	0.38	3.6	1.3
HS2510-0.38(7-3)	2.5	1	0.38	7	3
HS2511-0.38(2..4-0.5)	2.5	1.1	0.38	2.4	0.5
HS2511-0.38(3.7-0.6)	2.5	1.1	0.38	3.7	0.6
HS2512-0.38(3.1-0.8)	2.5	1.1	0.38	3.7	0.6
HS4414-0.3(3.2-1.1)	4.4	1.4	0.3	3.2	1.1

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2516-0.3(7.5-2.14)	2.5	1.6	0.3	7.5	2.14
HS2516-0.3(8-1.8)	2.5	1.6	0.3	8	1.8
HS2516-0.38(3.5-0.7)	2.5	1.6	0.38	3.5	0.7
HS2516-0.38(4.1-1.25)	2.5	1.6	0.38	4.1	1.25
HS2516-0.38(4.3-1.2)	2.5	1.6	0.38	4.3	1.2
Ka2511-0.38(2.7-1.0)	2.5	1.1	0.38	2.7	1
Ka2516-0.38(2.9-0.3)	2.5	1.6	0.38	2.9	0.3
K2516-0.38(4-1.5)	2.5	1.6	0.38	4	1.5
HS2516-0.38(4.5-1.2)	2.5	1.6	0.38	4.5	1.2
HS2516-0.38(4.6-1)	2.5	1.6	0.38	4.6	1
HS2516E	2.5	1.6	0.38	4.6	1.5
HS2516G	2.5	1.6	0.38	4.6	1.5
HS2516-0.38(4.8-1.2)	2.5	1.6	0.38	4.8	1.2
HS2516-0.38(4.9-1.5)	2.5	1.6	0.38	4.9	1.5
HS2516-0.38(5.1-1.6)	2.5	1.6	0.38	5.1	1.6
HS2516-0.38(5.3-1.2)	2.5	1.6	0.38	5.3	1.2
Ka2516-0.38(5.6-3.0)	2.5	1.6	0.38	5.6	3
HS2516-0.38(6.1-1.3)	2.5	1.6	0.38	6.1	1.3
HS2516-0.38(7.1-1.4)	2.5	1.6	0.38	7.1	1.4

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2516-0.38(7.41-1.27)	2.5	1.6	0.38	7.41	1.27
HS2516F	2.5	1.6	0.38	7.45	4.55
HS2516-0.38-01	2.5	1.6	0.38	7.5	1.3
HS2516-0.38(8-1.8)	2.5	1.6	0.38	8	1.8
RF2516-0.38(8-4.6)	2.5	1.6	0.38	8	4.6
HS2516-0.38(8-5)	2.5	1.6	0.38	8	5
K2516-0.38(8-1.5)	2.5	1.6	0.38	8	1.5
K2516-0.38(8-5.9)	2.5	1.6	0.38	8	5.9
HS2516-0.38(11.6-5)	2.5	1.6	0.38	11.6	5
HS2516-0.38(12-2.0)	2.5	1.6	0.38	12	2
HS2520-0.38(6-2)	2.5	2	0.38	6	2
HS2520-0.38(7.4-1.4)	2.5	2	0.38	7.4	1.4
HS2520-0.38(7.8-1.4)	2.5	2	0.38	7.8	1.4
HS2520-0.38(9.0-2.0)	2.5	2	0.38	9	2
HS2520-0.38(12-5)	2.5	2	0.38	12	5
HS2520-0.38(15-2)	2.5	2	0.38	15	2
HS2524-0.38(5.7-1.1)	2.5	2.4	0.38	5.7	1.1
HS2526-0.38(6.6-2)	2.5	2.6	0.38	6.6	2
HS2530-0.38(3.6-0.3)	2.5	3	0.38	3.6	0.3

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
Ka2530-0.38(4.6-1.0)	2.5	3	0.38	4.6	1
HS2530A	2.5	3	0.38	5	1
HS2530-0.38(7.5-1.5)	2.5	3	0.38	7.5	1.5
HS2530-0.38(8-0.4)	2.5	3	0.38	8	0.4
HS2530-0.38(8-2)	2.5	3	0.38	8	2
HS2530-0.38(9-3)	2.5	3	0.38	9	3
HS2530-0.38(12-2.2)	2.5	3	0.38	12	2.2
HS2530-0.38(13.9-8.2)	2.5	3	0.38	13.9	8.2
HS2530-0.38(20-4)	2.5	3	0.38	20	4
HS2533-0.38(6.5-1.2)	2.5	3.3	0.38	6.5	1.2
HS2535-0.38(7.5-2)	2.5	3.5	0.38	7.5	2
HS2537-0.38(7.7-2)	2.5	3.7	0.38	7.7	2
HS2540-0.38(11-1.8)	2.5	4	0.38	11	1.8
HS2545-0.38(8-1.3)	2.5	4.5	0.38	8	1.3
HS2550-0.38(6.9-1.5)	2.5	5	0.38	6.9	1.5
HS2550-0.38(11-2)	2.5	5	0.38	11	2
HS2558-0.38(14.8-6)	2.5	5.8	0.38	14.8	6
HS2575-0.38(12-1.3)	2.5	7.5	0.38	12	1.3
HS2810-0.45(3.3-0.35)	2.8	1	0.45	3.3	0.35

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2815-0.45(5.75-1.25)	2.8	1.5	0.45	5.75	1.25
HS2816-0.45(4.6-1.5)	2.8	1.6	0.45	4.6	1.5
HS2816-0.45(4.9-1.8)-R	2.8	1.6	0.45	4.9	1.8
HS2816-0.45(5.1-1.5)	2.8	1.6	0.45	5.1	1.5
HS2816-0.45(5.2-1.1)	2.8	1.6	0.45	5.2	1.1
HS2816-0.45(5.4-2)	2.8	1.6	0.45	5.4	2
HS2816-0.45(5.6-2)	2.8	1.6	0.45	5.6	2
HS2816-0.45(6.2-1.8)	2.8	1.6	0.45	6.2	1.8
HS2816-0.45(8.0-4.6)	2.8	1.6	0.45	8	4.6
HS2816-0.45(8-1.8)	2.8	1.6	0.45	8	1.8
HS2816-0.45(11.6-5)	2.8	1.6	0.45	11.6	5
HS2816-0.45(12-3.0)	2.8	1.6	0.45	12	3
HS2831-0.45(5.2-1.8)	2.8	3.1	0.45	5.2	1.8
HS2843-0.45(8.3-2)	2.8	4.3	0.45	8.3	2
HS3015-0.5(4.3-0.8)	3	1.5	0.5	4.3	0.8
HS3016-0.5(3.4-0.9)	3	1.6	0.5	3.4	0.9
HS3016-0.5(4.6-1)	3	1.6	0.5	4.6	1
HS3016-0.5(4.6-1.5)	3	1.6	0.5	4.6	1.5
HS3016B	3	1.6	0.38	4.9	1.8

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS3016-0.5(5.6-2)	3	1.6	0.5	5.6	2
HS3016C	3	1.6	0.5	6.6	2
HS3016-0.5(6.6-2.5)	3	1.6	0.5	6.6	2.5
HS3016-0.5(7.5-2)	3	1.6	0.5	7.5	2
HS3016-0.5(7.5-3.9)	3	1.6	0.5	7.5	3.9
HS3016-0.5(7.8-2.0)	3	1.6	0.5	7.8	2
HS3016-0.5(9.65-3.05)	3	1.6	0.5	9.65	3.05
HS3016-0.5(12-5.0)	3	1.6	0.5	12	5
HS3016-0.5(14.3-1.5)	3	1.6	0.5	14.3	1.5
HS3020-0.5(5-1.8)	3	2	0.5	5	1.8
HS3020-0.5(6.0-1.5)	3	2	0.5	6	1.5
HS3020-0.5(6.5-2.2)	3	2	0.5	6.5	2.2
HS3020-0.5(6.5-2.3)	3	2	0.5	6.5	2.3
HS3020-0.5(6.8-1.8)	3	2	0.5	6.8	1.8
HS3020-0.5(7.5-2.2)	3	2	0.5	7.5	2.2
HS3020-0.5(8-2)	3	2	0.5	8	2
HS3020-0.5(8.5-2.2)	3	2	0.5	8.5	2.2
HS3020-0.5(8.5-4.3)	3	2	0.5	8.5	4.3
HS3020-0.5(10-4)	3	2	0.5	10	4

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS3020-0.5(10-1.5)	3	2	0.5	10	1.5
HS3020-0.5(12-4.0)	3	2	0.5	12	4
HS3020-0.5(12-5.0)	3	2	0.5	12	5
HS3020-0.5(12-6)	3	2	0.5	12	6
HS3020-0.5(15-2)	3	2	0.5	15	2
HS3025-0.5(5.4-1.2)	3	2.5	0.5	5.4	1.2
HS3030A	3	3	0.38	10	1.5
HS3030-0.5(6.5-2)	3	3	0.5	6.5	2
HS3030-0.5(6.6-1.8)	3	3	0.5	6.6	1.8
HS3030-0.5(7.5-2)-R	3	3	0.5	7.5	2
HS3030-0.5(8.8-1.8)	3	3	0.5	8.8	1.8
HS3030-0.5(10-2)	3	3	0.5	10	2
HS3030-0.5(12-3)	3	3	0.5	12	3
HS3030-0.5(12-2)	3	3	0.5	12	2
HS3030-0.5(14-4.0)	3	3	0.5	14	4
HS3035-0.5(6-1)	3	3.5	0.5	6	1
HS3035-0.5(11.5-4)	3	3.5	0.5	11.5	4
HS3040A	3	4	0.5	10.4	4
HS3042-0.5(9.0-2.2)	3	4.2	0.5	9	2.2

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS3045-0.5(8.5-2)	3	4.5	0.5	8.5	2
HS3047-0.5(9.4-2.2)	3	4.7	0.5	9.4	2.2
HS3047-0.5(12-5.1)	3	4.7	0.5	12	5.1
HS3050-0.5(9-2)	3	5	0.5	9	2
HS3052A	3	5.2	0.5	10.3	4
HS3057-0.5(12.5-3)	3	5.7	0.5	12.5	3
HS3620-0.5(9-2.5)	3.6	2	0.5	9	2.5
HS3616-0.6(12.2-1.6)	3.6	1.6	0.6	12.2	1.6
HS3625-0.6(6.5-2)	3.6	2.5	0.6	6.5	2
HS2540-0.8(27-5)	2.5	4	0.8	27	5
HS4030A	4	3	1	10.6	4.6
HS5010-0.8(5.9-2.45)	5	1	0.8	5.9	2.45
HS5015-0.8(7.3-4.9)	5	1.5	0.8	7.3	4.9
HS5016B	5	1.6	0.8	5.6	2
HS5016-0.8(8.6-3.0)	5	1.6	0.8	8.6	3
HS5030-0.8(17.2-2)	5	3	0.8	17.2	2
HS5040-0.8(12-3)	5	4	0.8	12	3
HS5060-0.8(11.5-2.5)	5	6	0.8	11.5	2.5
HS5065-0.8(13.7-3)	5	6.5	0.8	13.7	3

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS5065-0.8(15.5-3)	5	6.5	0.8	15.5	3
HS5516-0.9(8.3-2.8)	5.5	1.6	0.9	8.3	2.8
HS5516-0.9(8.5-2.8)	5.5	1.6	0.9	8.5	2.8
HS5516-0.9(8.7-2.8)	5.5	1.6	0.9	8.7	2.8
HS5516-0.9(8.9-2.8)	5.5	1.6	0.9	8.9	2.8
HS5516-0.9(9.1-2.8)	5.5	1.6	0.9	9.1	2.8
HS5516-0.9(11.9-2.8)	5.5	1.6	0.9	11.9	2.8
HS5516-0.9(12.6-2)	5.5	1.6	0.9	12.6	2
HS5516-0.9(13.8-2.8)	5.5	1.6	0.9	13.8	2.8
HS5525-0.9(9.7-1.6)	5.5	2.5	0.9	9.7	1.6
HS5525-0.9(16-5)	5.5	2.5	0.9	16	5
HS5530-0.9(8.8-2.3)	5.5	3	0.9	8.8	2.3
HS5530-0.9(9.6-2.3)	5.5	3	0.9	9.6	2.3
HS5530-0.9(13.8-2.8)	5.5	3	0.9	13.8	2.8
HS5530A	5.5	3	1.35	13.5	7.5
HS5530B	5.5	3	1.35	13.8	7.8
HS6016-1.0(8.5-1.5)	6	1.6	1	8.5	1.5
HS6840-0.9(7-1.5)	6.8	4	0.9	7	1.5
HS8330-1.3(13-5)	8.3	3	1.3	13	5

50Ω 특성 임피던스 - 단일 코어 플랫 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
Ka2008-0.3(1.4-0.3)	2	0.8	0.3	1.4	0.3
HS2008-0.3(1.65-0.35)	2	0.8	0.3	1.65	0.35
Ka2008-0.3(1.8-0.3)	2	0.8	0.3	1.8	0.3
HS2010-0.3(1.9-0.35)	2	1	0.3	1.9	0.35
HS2010-0.3(2-0.5)	2	1	0.3	2	0.5
HS2010-0.3(2.5-0.5)	2	1	0.3	2.5	0.5
HS2013-0.3(2.4-0.4)	2	1.3	0.3	2.4	0.4
HS2014-0.3(2.6-0.4)	2	1.4	0.3	2.6	0.4
HS2014E	2	1.4	0.3	2.3	0.45
HS2014F	2	1.4	0.3	2.35	0.5
HS2016-0.3-01	2	1.6	0.3	3.1	1
HS2016-0.3(3.3-0.7)	2	1.6	0.3	3.3	0.7
HS2016-0.3-02	2	1.6	0.3	3.3	1
HS2016-0.3(5.6-2)	2	1.6	0.3	5.6	2
HS2019-0.3(3-0.35)	2	1.9	0.3	3	0.35
HS2020-0.3-02	2	2	0.3	3.5	0.5
HS2020-0.3(3.6-0.8)	2	2	0.3	3.6	0.8
HS2030-0.3(4.2-0.7)	2	3	0.3	4.2	0.7

50Ω 특성 임피던스-단일 코어 라운드 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS8740-1.38(8.4-3.2)	8.7	4	1.38	8.4	3.2
HS9430-1.5(9-3)	9.4	3	1.5	9	3
HS9430-1.5(11-4)	9.4	3	1.5	11	4
HS9640-1.5(9.2-3.2)	9.6	4	1.5	9.2	3.2
HS10050-1.7(15-5)	10	5	1.7	15	5
HS130100-3(18-4)	13	10	3	18	4

50Ω 특성 임피던스 - 단일 코어 라운드 팁

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2330-0.23(5.3-0.3)	2.3	3	0.23	5.3	0.3
HS2815-0.3(5.2-1.2)	2.8	1.5	0.3	5.2	1.2
HS2815-0.3(7.2-1.2)	2.8	1.5	0.3	7.2	1.2
HS2635-0.3(7.1-1.3)	2.6	3.5	0.3	7.1	1.3
HS3822-0.5(14.4-3.7)	3.8	2.2	0.5	14.4	3.7
HS3525-0.5(11.5-6)	3.5	2.5	0.5	11.5	6

50Ω 특성 임피던스 - 단일 코어 플랫 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2516-0.38(5.1-2)	2.5	1.6	0.38	5.1	2
HS2516-0.38(7.37-4.5)	2.5	1.6	0.38	7.37	4.5
HS2517-0.38-01	2.5	1.7	0.38	2.7	0.65
HS2520-0.38(3.2-0.5)	2.5	2	0.38	3.2	0.5
HS2525-0.38-01	2.5	2.5	0.38	3.65	0.65
HS2530-0.38(7.5-2.5)	2.5	3	0.38	7.5	2.5
HS2816-0.45(4.9-1.8)	2.8	1.6	0.45	4.9	1.8
HS2816-0.45-01	2.8	1.6	0.45	5	3
HS2816-0.45(6-1.5)	2.8	1.6	0.45	6	1.5
HS3030-0.5(7.5-2)	3	3	0.5	7.5	2

50Ω 특성 임피던스 - 단일 코어 플랫 라운드 팁

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2006-0.3(3.1-1.8)	2	0.6	0.3	3.1	1.8
HS2010-0.3(3.5-2)	2	1	0.3	3.5	2
HS2020-0.3-01	2	2	0.3	3.7	0.6
HS2035-0.3(6.4-1.8)	2	3.5	0.3	6.4	1.8
HS2816-0.45(11.7-7.6)	2.8	1.6	0.45	11.7	7.6
HS3020-0.5(10-6.5)	3	2	0.5	10	6.5
HS3216-0.5(7.1-4)	3.2	1.6	0.5	7.1	4
HS6448-1.0(10.2-3.5)	6.4	4.8	1	10.2	3.5

Ka2032-0.3(4.5-1.3)

모델

Ka2032-0.3(4.5-1.3)

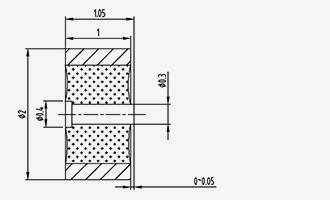

K2010-0.3(1.05-0.05)

모델

K2010-0.3(1.05-0.05)
HS2510-0.3-02

모델

HS2510-0.3-02

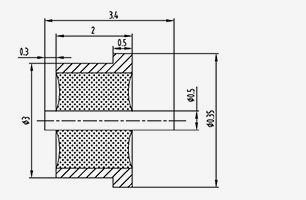

HS3520-0.5(3.4-0.3)

모델

HS3520-0.5(3.4-0.3)

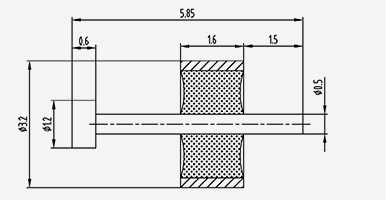

Ka3216-0.5(5.85-1.5)

모델

Ka3216-0.5(5.85-1.5)
K2515-0.38(2.9-0.3)

모델

K2515-0.38(2.9-0.3)
2-K482515-0.38(2.9-0.3)

모델

2-K482515-0.38(2.9-0.3)

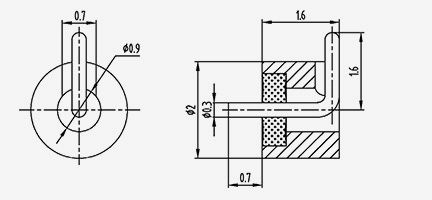

KW2016-0.3(0.7-1.6)

모델

KW2016-0.3(0.7-1.6)

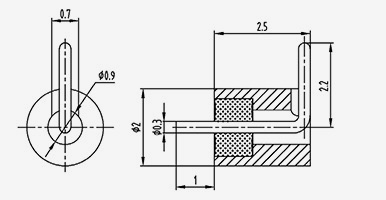

KW2016-0.3(1-2.2)

모델

KW2016-0.3(1-2.2)
KW2025-0.3(1-2.2)

모델

KW2025-0.3(1-2.2)
JPW2040-0.3-01

모델

JPW2040-0.3-01

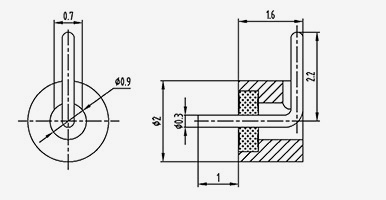

KW2018-0.3(0.95-2.1)

모델

KW2018-0.3(0.95-2.1)

비50Ω 특성 임피던스-단일 코어 라운드 팁

모델	크기(mm)
모델	에이	비	기음	디	이자형
JD1515-0.4(5-1.5)	1.5	1.5	0.4	5	5
JD1615-0.4(8-1.9)	1.6	1.5	0.4	8	8
JD1616-0.4(30-14.2)	1.6	1.6	0.4	30	30
JD1614-0.45(11.4-5)	1.6	1.4	0.45	11.4	11.4
JD1616-0.45(4.65-1.05)	1.6	1.6	0.45	4.65	4.65
JD1616-0.45(16-4)	1.6	1.6	0.45	16	16
JD1616-0.45(30-14.2)	1.6	1.6	0.45	30	30
JD2020-0.45(6.3-3)	2	2	0.45	6.3	6.3
JD2020-0.45(10-4)	2	2	0.45	10	10
JD1614-0.5(9-4)	1.6	1.4	0.5	9	9
JD1616-0.5(30-14.2)	1.6	1.6	0.5	30	30
JD1619-0.5(5.1-2)	1.6	1.9	0.5	5.1	5.1
HS2015-0.5(7.5-3)	2	1.5	0.5	7.5	7.5
JD2016-0.5(12-5.8)-R	2	1.6	0.5	12	12
HS2018-0.5(9.5-1.5)	2	1.8	0.5	9.5	9.5
HS2018-0.5(11.5-7.2)	2	1.8	0.5	11.5	11.5
HS2030-0.5(10-2)	2	3	0.5	10	10
JD1919-0.6(7.9-1.9)-R	1.9	1.9	0.6	7.9	7.9

비50Ω 특성 임피던스-단일 코어 라운드 팁

모델	크기(mm)
모델	에이	비	기음	디	이자형
HS2040-0.6(6-1)	2	4	0.6	6	1
JD1818-0.7(10-6)	1.8	1.8	0.7	10	6
JD1818-0.7(22.2-0.4)	1.8	1.8	0.7	22.2	0.4
HS2016-0.7(4.6-1.5)	2	1.6	0.7	4.6	1.5
HS2016-0.7(6.3-1.5)	2	1.6	0.7	6.3	1.5
HS2016-0.7(7.1-1.5)-R	2	1.6	0.7	7.1	1.5
HS2016-0.7(7.6-1.5)	2	1.6	0.7	7.6	1.5
HS2016-0.7(9.6-4)	2	1.6	0.7	9.6	4
K2016-0.7(11-4.6)	2	1.6	0.7	11	4.6
HS2016-0.7(11.6-5)	2	1.6	0.7	11.6	5
HS2016-0.7(17-15.1)	2	1.6	0.7	17	15.1
HS2016-0.7(20-0.3)	2	1.6	0.7	20	0.3
HS2017-0.7(9.7-3)	2	1.7	0.7	9.7	3
HS2035-0.7(13-3)	2	3.5	0.7	13	3
HS2020-0.75(12-4)	2	2	0.75	12	4
HS2015-0.8(6.5-3)	2	1.5	0.8	6.5	3
JD2015-0.8(10.5-3)	2	1.5	0.8	10.5	3
JD2063-0.5(10.3-2)	2	6.3	0.5	10.3	2

비50Ω 특성 임피던스-단일 코어 라운드 팁

모델	크기(mm)
모델	에이	비	기음	디	이자형
JD2518-0.8(12.8-5)	2.5	1.8	0.8	12.8	5
JD2520-0.8(14-4)	2.5	2	0.8	14	4
JD2540-0.8(10-4)	2.5	4	0.8	10	4
JD3218-0.8(51.8-20)	3.2	1.8	0.8	51.8	20
JD2530-0.9(6.6-1.8)	2.5	3	0.9	6.6	1.8
JD2540A	2.5	4	0.8	10	4
JD2816-1(6.6-2)	2.8	1.6	1	6.6	2
K2816-1.0(16-10)	2.8	1.6	1	16	10
JD3218-1(27-15)	3.2	1.8	1	27	15
JD3015-1.3(10.2-6.1)	3	1.5	1.3	10.2	6.1
JD3015-1.3(10.5-3)	3	1.5	1.3	10.5	3
JD3430-1.4(10.5-4.5)	3.4	3	1.4	10.5	4.5
JD12940-1.7(10-3)	12.9	4	1.7	10	3
JD3916-2(6.6-2)	3.9	1.6	2	6.6	2

50Ω이 아닌 특성 임피던스-단일 코어 플랫 헤드

모델	크기(mm)
모델	에이	비	기음	디	이자형
JD1510-0.3-01	1.5	1	0.3	5.5	1.5
JD1315-0.35-01	1.3	1.5	0.35	3.5	0.3
JD1515-0.4(4.5-0.5)	1.5	1.5	0.4	4.5	0.5
JD1516-0.4-01	1.5	1.6	0.4	14.6	1
JD1615-0.5(7-0.5)	1.6	1.5	0.5	7	0.5
JD1619-0.5(8.7-3)	1.6	1.9	0.5	8.7	3
JD1619-0.5(10.3-4.6)	1.6	1.9	0.5	10.3	4.6
JD2016-0.5(4.5-0.6)	2	1.6	0.5	4.5	0.6
JD2016-0.5(12-5.8)	2	1.6	0.5	12	5.8
JD2020-0.5-01	2	2	0.5	5.2	0.5
JD2044-0.5(6.3-0.4)	2	4.4	0.5	6.3	0.4
JD1919-0.6(7.9-1.9)	1.9	1.9	0.6	7.9	1.9
RF2010-0.7(6.0-3.0)	2	1	0.7	6	3
JD2015-0.8(6.5-3)	2	1.5	0.8	6.5	3
RF2016-0.8(6.6-4.5)	2	1.6	0.8	6.6	4.5
JD2816-1(10.3-4.9)	2.8	1.6	1	10.3	4.9

비50Ω 특성 임피던스-단일 코어 플랫 라운드 팁

모델	크기(mm)
모델	에이	비	기음	디	이자형
RF1515-0.38(2.9-0.3)	1.5	1.5	0.38	2.9	0.3
JD1614-0.5(17.9-0.5)	1.6	1.4	0.5	17.9	0.5
JD1615-0.5(9-2.5)	1.6	1.5	0.5	9	2.5
JD2016-0.7(8.1-4.5)	2	1.6	0.7	8.4	4.5
JD2040-0.6(10-4.5)	2	4	0.6	10	4.5
JD2016-0.7(9.1-2.5)	2	1.6	0.7	9.1	2.5
JD2035-0.7(22-3)	2	3.5	0.7	22	3

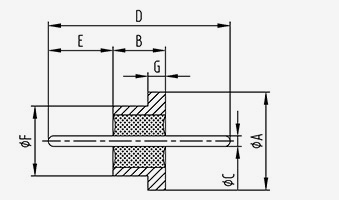

비50Ω 특성 임피던스 - 네일 헤드 유형

모델	크기(mm)
모델	에이	비	기음	디	이자형	에프	G
JD1616-0.45(4.2-1.5)	1.4	1.5	4.2	0.45	1.6	0.8	0.3
JD1614-0.45(6.2-0.8)	1.4	0.8	6.2	0.45	1.6	0.8	0.3
JD1614-0.45(6.9-1.5)	1.4	1.5	6.9	0.45	1.6	0.8	0.2
JD1620-0.45(7-1)	2	1	7	0.45	1.6	1	0.3
JD1630-0.5(7.5-0.5)	3	0.5	7.5	0.5	1.6	0.6	0.2
JD1630-0.5(10.5-0.5)	3	0.5	10.5	0.5	1.6	0.6	0.2
JD1816-0.5(20-0.5)	1.6	0.5	20	0.5	1.8	0.7	0.3
JD2020B	2	2	0.6	5.7	1

JP2016-0.7(7.1-1.5)

모델

JP2016-0.7(7.1-1.5)

모델	크기(mm)
모델	에이	비	기음	디	이자형	에프	G
JD1614-0.45(6.9-1.5)-R	1.4	1.5	6.9	0.45	1.6	0.8	0.2
JD1630-0.5(7.5-0.5)-R	3	0.5	7.5	0.5	1.6	0.6	0.2

비50Ω 특성 임피던스 - 네일 헤드 유형

모델	크기(mm)
모델	에이	비	기음	디	이자형	에프	G
JD1614-0.45(6.9-1.5)-R	1.4	1.5	6.9	0.45	1.6	0.8	0.2
JD1630-0.5(7.5-0.5)-R	3	0.5	7.5	0.5	1.6	0.6	0.2

JD1516-0.4-02

모델

JD1516-0.4-02
RF1816-0.8(6.6-4.5)-2

모델

RF1816-0.8(6.6-4.5)-2
2-RF281515-0.38(2.9-0.3)

모델

2-RF281515-0.38(2.9-0.3)
2-RF301516-0.5(5.85-1.5)

모델

2-RF301516-0.5(5.85-1.5)
JD301520-0.5-01

모델

JD301520-0.5-01
JD301515-0.5-01

모델

JD301515-0.5-01
JD201315-0.35-01

모델

JD301515-0.5-01
JD271516-0.4-02

모델

JD271516-0.4-02
JD271516-0.4-01

모델

JD271516-0.4-01
JD2615-0.35-01

모델

JD2615-0.35-01
3-RF411515-0.38(2.9-0.3)

모델

3-RF411515-0.38(2.9-0.3)
3-RF421516-0.5(5.85-1.5)

모델

3-RF421516-0.5(5.85-1.5)
JD261516-0.3-01

모델

JD261516-0.3-01
JD391516-0.4-01

모델

JD391516-0.4-01
JD2815-0.35-01

모델

JD2815-0.35-01
RF3416-0.8(6.6-4.5)-4

모델

RF3416-0.8(6.6-4.5)-4
4-RF3416-0.5(5.85-1.5)

모델

4-RF3416-0.5(5.85-1.5)
JD341315-0.35-01

모델

JD341315-0.35-01
JD272716-0.4-01

모델

JD272716-0.4-01
JD511516-0.4-01

모델

JD511516-0.4-01
JD2016-0.3-01

모델

JD2016-0.3-01
JD3115-0.35-01

모델

JD3115-0.35-01
JD631516-0.4-01

모델

JD631516-0.4-01
RF1816-0.8(6.6-4.5)-6

모델

RF1816-0.8(6.6-4.5)-6
6-RF811515-0.5(0.5-8.2)

모델

6-RF811515-0.5(0.5-8.2)
6-RF821515-0.5(5.5-2.5)

모델

6-RF821515-0.5(5.5-2.5)
JD501516-0.4-01

모델

JD501516-0.4-01
JD811520-0.5-0.1

모델

JD811520-0.5-0.1
7-RF941515-0.5(5.5-2.5)

모델

7-RF941515-0.5(5.5-2.5)
JD1201515-0.5-01

모델

JD1201515-0.5-01
JMC-265-JH

모델

JMC-265-JH
JD1201515-0.5-02

모델

JD1201515-0.5-02
RF1816-0.8(6.6-4.5)-9

모델

RF1816-0.8(6.6-4.5)-9
JYZ22-0.45-01

모델

JYZ22-0.45-01

비50Ω 특성 임피던스 - 멀티코어

모델	크기(mm)
모델	에이	비	기음	디	이자형	에프	G	시간	풀스루	열	종료
JD156018-0.3(27.2-0.8)-8	27.2	0.8	1.4	6	1.8	0.6	0.3	0	8	1	내부 도체 상면 본딩
JD151152-0.3(4.5-1.5)-9	4.5	1.5	1.5	11.5	2	1.27	0.3	0	9	1	납땜
2-JD162020-0.3(5-1.7)-4	에이1=5 에이2=3.6	비1=1.7 비2=1	1.6	2	2	0.57	0.3	0.57	4	2	에프lat bonding on both sides of the inner conductors
2-JD162020-0.3(7.6-1.7)-4	에이1=7.6 에이2=3.6	비1=1.7 비2=1	1.6	2	2	0.57	0.3	0.56	4	2	에프lat bonding on both sides of inner conductor ends
JD158215-0.38(7-0.8)-6	7	0.8	1.5	8.2	1.5	1.27	0.38	0	6	1	윗손톱머리 페이스 본딩
JD153015-0.38(8-1.9)-2	8	1.9	1.5	3	1.5	1.27	0.38	0	2	1	용접됨
2-JD162525-0.38(10.6-3.5)-4	10.6	3.5	1.6	2.5	2.5	0.71	0.38	0.71	4	2	납땜
2-JD187425-0.38(3.8-1)-16	에이1=3.8 에이2=5.2	비1=1 비2=1.7	1.8	7.4	2.5 4	0.88	0.38	1.02	16	2	내부 도체 끝이 평평해지고 옆으로 접착됨
JD1510516-0.45(7.5-2)-8	7.5	2	1.5	10.5	1.6	1.27	0.45	0	8	1	납땜
JD155515-0.5(5.7-1.7}-4	5.7	1.7	1.5	5.5	1.5	1.27	0.5	0	4	1	내부 도체 윗면 편평 본딩
JD1512015-0.5(5.8-2.5)-9	5.8	2.5	1.5	12	1.5	1.27	0.5	0	9	1	하부 내부 도체 편평한 측면 본딩
JD153015-0.5(7-0.5)-2	7	0.5	1.5	3	1.5	1.27	0.5	0	2	1	비onding of inner conductor ends

비50Ω 특성 임피던스 - 멀티코어

모델	크기(mm)
모델	에이	비	기음	디	이자형	에프	G	시간	풀스루	열	종료
JD153815-0.5(7.7-1.2)-2	7.7	1.2	1.5	3.8	1.5	2.1	0.5	0	2	1	내부 도체 윗면 편평 본딩
JD153015-0.5(13.5-4)-2	13.5	4	1.5	3	1.5	1.27	0.5	0	2	1	용접
JD1613215-0.5(10.6-2)-10	10.6	2	1.6	13.2	1.5	1.27	0.5	0	10	1	납땜
JD302915-0.5(8-1)-2	8	1	3	2.9	1.5	1.27	0.5	0	2	1	내부 도체 상면 본딩
2-JD165528-0.5(7.6-1)-8	7.6	1	1.6	5.5	2.8	1.07	0.5	0	8	2	내부 도체 상면 본딩
2-JD154330-0.5(5.8-2)-5	에이l=5.8 에이2=5.1	비1=2 비2=1.3	1.5	4.3	3	1.27	0.5	1.5	5	2	솔더 윗면 평탄화
2-JD156830-0.5(5.8-2)-9	에이l=5.8 에이2=5.1	비1=2 비2=1.3	1.5	6.8	N	1.27	0.5	1.5	6	2	내부 도체 윗면의 용접 편평화
2-JD1512030-0.5(9.3-2.8)-18	에이1=9.3 에이2=8	비1=2.8 비2=1.5	1.5	12	3	1.27	0.5	1.5	18	2	용접 Flattening of inner conductor ends
3-JD155545-0.5(9.5-4)-12	에이l=9.5 에이2=7.5 에이3=5.5	비1=4 비2=3 비3=2	1.5	5.5	4.5	1.27	0.5	1.5	12	3	납땜
2-JD207015-0.6(7-3)-10	에이1=7 에이2=6	비1=3 비2=2	2	7	1.5	1.27	0.6	1.5	10	2	내부 도체가 편평해지고 양쪽이 접착됨
2-JD3012230-0.6(10.8-5)18	10.8	5	3	12.2	3	1.27	0.6	1.5	18	2	하부 내부 도체 측면 편평 본딩

JYZ22-0.45-02

모델

JYZ22-0.45-02

계속 연락하세요

회사 소개

닝보한손통신기술유한회사

Ningbo Hanson Communication Technology Co., Ltd. is China RF 유리 절연체 Supplier and Custom RF 유리 절연체 Company. We are a manufacturer specializing in the production, processing, and trade of communication components, with more than 30 years of experience in RF coaxial connectors, adapters, and cable assemblies. 이제 회사는 자체 가공 작업장, 전기 도금 작업장, 조립 작업장 및 안정적이고 신뢰할 수 있는 공급업체 그룹을 개발했습니다. 회사의 목적은 고객에게 고품질의 제품을 제공하는 것입니다. 주요 제품 RF 동축 커넥터, 어댑터, 고주파 케이블 어셈블리 및 낮은 상호 변조 케이블 어셈블리입니다. 또한 회사는 제품에 대한 고객의 특별한 요구 사항을 충족하기 위해 맞춤형 요구 사항을 가진 고객에게 서비스를 제공할 수도 있습니다. 이 회사의 제품은 항공우주, 통신 기지국, 의료 장비 및 기타 첨단 기술 분야에서 널리 사용됩니다. 기업 개혁, 혁신, 개발 및 성장 당시 회사는 ISO9001 국제 품질 관리 시스템에 가입하고 신규 고객과 기존 고객에게 더욱 만족스러운 제품과 서비스를 제공하기 위해 관리 수준을 지속적으로 향상시키는 데 앞장섰습니다.

최신 뉴스

RF 동축 커넥터: 안정적인 고주파 신호 전송의 핵심인가요?
30 Jan, 2026
RF 동축 커넥터는 현대 통신 시스템에서 중요한 역할을 하며 손실을 최소화하면서 고주파 신호를 안정적으로 전송할 수 있습니다. 무선 네트워크에서 방송 장비에 이르기까지 이러한 커넥터는 신호 무결성이 최우선 순위인 RF 애플리케이션의 필수 구성 요소입니다. 무엇입니까? RF 동축 커넥터 ...
READ MORE
RF 케이블 어셈블리란 무엇이며 왜 중요한가요?
22 Jan, 2026
오늘날의 기술 중심 세계에서 많은 산업 분야에서는 신호를 명확하고 정확하게 전송하기 위해 효과적인 통신 시스템에 의존하고 있습니다. 이 프로세스에서 중요한 역할을 하는 중요한 구성 요소 중 하나는 RF(무선 주파수) 케이블 어셈블리입니다. 그런데 RF 케이블 어셈블리란 정확히 무엇이며 다양한 애플리케이션에서 왜 그렇...
READ MORE
RF 커넥터 신호 감쇠? 원인과 해결책
15 Jan, 2026
통신 장비, 기지국 시스템, 테스트 장비 및 무선 모듈과 같은 애플리케이션에서 많은 엔지니어는 일반적인 문제에 직면합니다. 신호는 장치 끝에서 정상적으로 테스트되지만 RF 커넥터를 연결한 후에는 상당히 약해지거나 심지어 불안정해집니다. 대부분의 경우 문제는 장비 자체에 있는 것이 아니라 RF 커넥터의 부적절한 ...
READ MORE
올바른 RF 동축 어댑터를 선택하는 방법은 무엇입니까?
16 Dec, 2025
RF 동축 어댑터는 무선 통신, 전자 장비 및 신호 전송에 없어서는 안될 구성 요소입니다. 이는 다양한 RF 동축 케이블과 장치를 연결하는 브리지 역할을 하여 안정적이고 효율적인 신호 전송을 보장합니다. 그러나 시장에 나와 있는 수많은 RF 동축 어댑터 모델과 사양으로 인해 올바른 제품을 선택하는 것이 많은 엔지니어...
READ MORE
