1.85mm RF 동축 커넥터

설명:

1.85mm 시리즈 커넥터(1.85mm RF 커넥터라고도 함)는 고주파, 고정밀 및 저손실이 요구되는 애플리케이션, 특히 26.5GHz 이상의 신호 전송에 주로 사용되는 고성능 무선 주파수(RF) 커넥터입니다. V Type(2.92mm), K Type(1.0mm) 등 다른 고주파 커넥터에 비해 더 작은 크기와 더 높은 주파수 성능을 제공하는 SMA 시리즈 커넥터의 컴팩트한 디자인입니다.

매개변수:

주요 기술 사양:
◆ 특성 임피던스: 50Ω
◆ 주파수 범위: DC~67GHz
◆ 절연 저항: ≥3000MΩ
◆ 유전체 내전압: 500V(rms)
◆ 전압 정재파 비율(VSWR): ≤1.30
◆ 결합주기: 500회

묻다

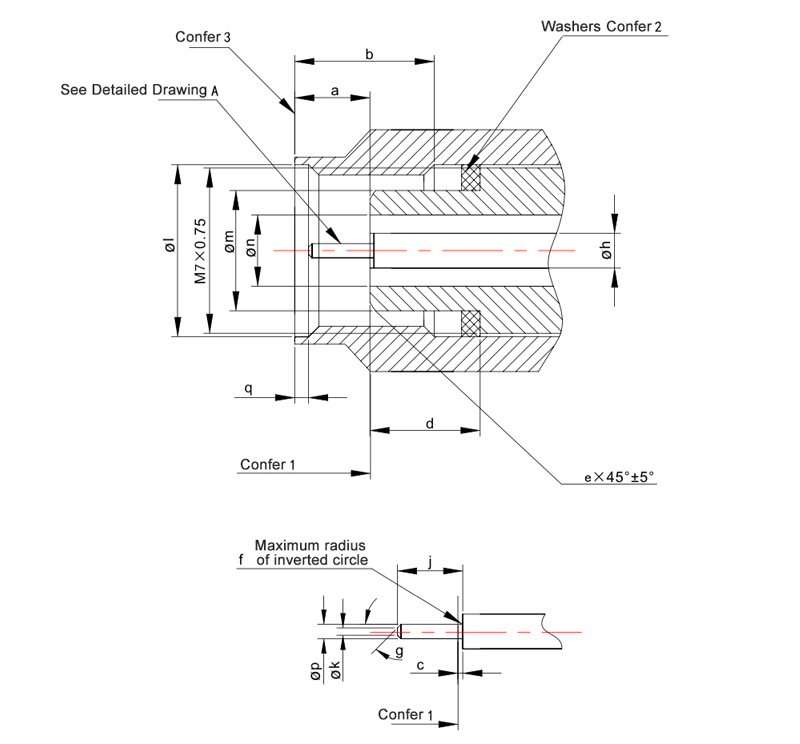

  • 1.85중중 시리즈 잭 접점 커넥터 인터페이스

크기 mm ~에
분 최대 분 최대
에이 1.850 2.450 0.073 0.096
비 4.370 4.630 0.172 0.182
기음 0.000 0.0762 0.000 0.003
디 3.380 3.480 0.133 0.137
이자형 0.250 0.360 0.010 0.014
에프 - RO.050 - R0.002
g 28° 32° 28° 32°
시간 0.7909 0.8163 0.0311 0.0321
j 1.335 1.445 0.053 0.057
케이 0.000 0.250 0.000 0.010
엘 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
N 1.8373 1.8627 0.07233 0.0733
피 0.498 0.523 0.0196 0.0206
큐 0.508 0.762 0.020 0.030

참고:
1. 기계적 및 전기적 기준면.
2. 클래스 1 커넥터에 필요한 와셔.
3. 전방 오프셋이 있는 연결 너트.

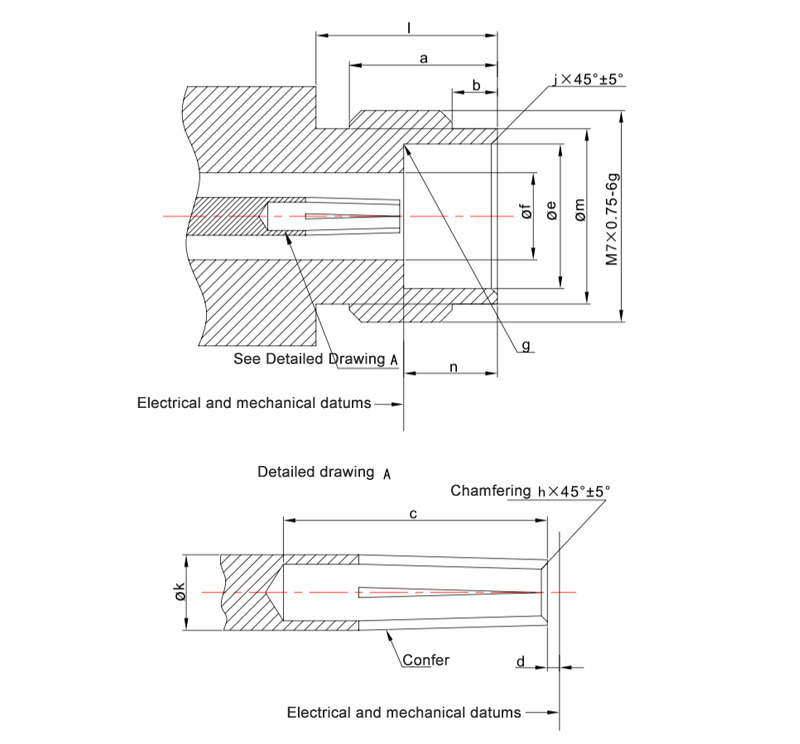

  • 1.85mm 시리즈 잭 접점 커넥터 인터페이스

크기 mm ~에
분 최대 분 최대
에이 4.800 5.060 0.189 0.199
비 1.370 1.630 0.054 0.064
기음 2.650 － 0.104 －
디 0.000 0.0762 0.000 0.003
이자형 4.770 4.795 0.1878 0.1888
에프 1.8373 1.8627 0.07233 0.07333
g － R0.130 － R0.005
시간 0.100 0.130 0.004 0.005
j 0.100 0.200 0.004 0.008
케이 0.7909 0.8163 0.0311 0.0321
엘 6.000 － 0.236 －
m 5.790 5.890 0.228 0.232
N 3.000 3.100 0.118 0.122

참고:
소켓 접촉 부분의 구조는 임의적입니다. 직경이 0.498mm~0.523mm인 핀과 결합할 때 치수는 반사 계수, 결합 특성 및 커넥터 내구성 요구 사항을 충족해야 합니다.

1.85mm SERIES

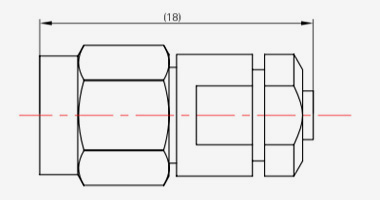

  • 1.85-JB1
    1.85-JB1
    모델 케이블 유형
    1.85-JB1 SFT-50-1,670-047

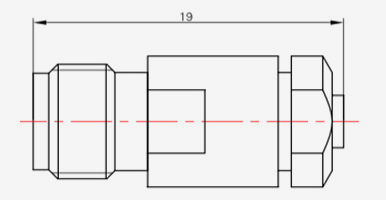

  • 1.85-KB1
    1.85-KB1
    모델 케이블 유형
    1.85-KB1 SFT-50-1,670-047
