OEM 2.4mm RF 동축 커넥터 Supplier

닝보한손통신기술유한회사 집 / 제품 / RF 동축 커넥터 / 2.4mm RF 동축 커넥터

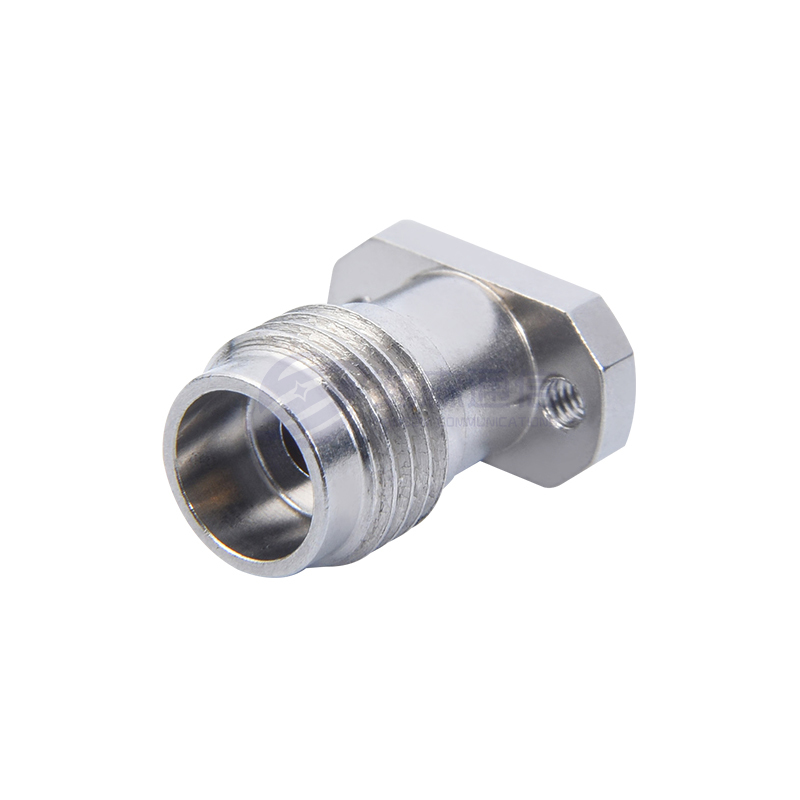

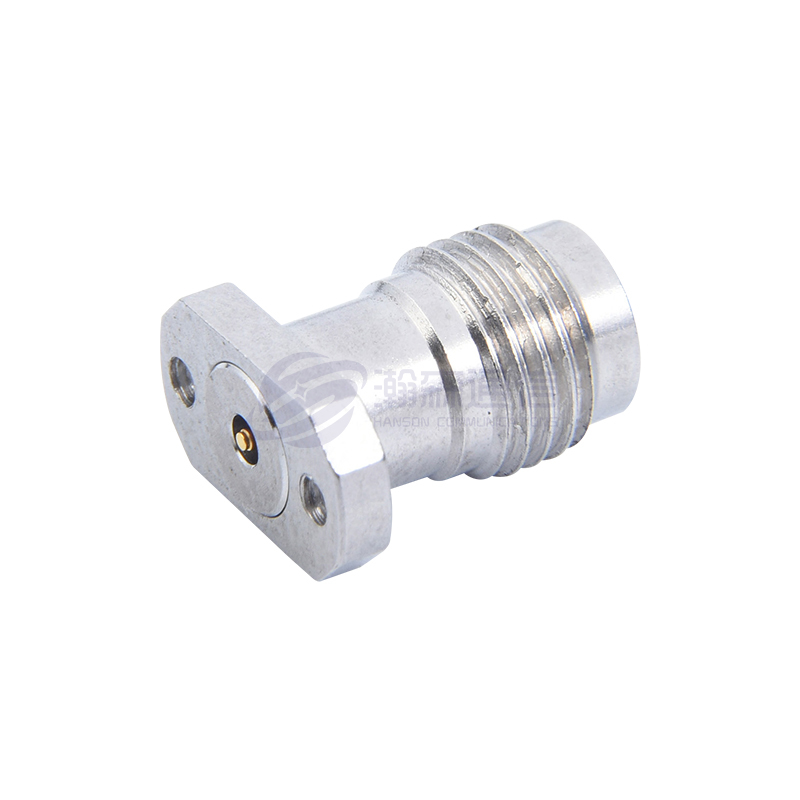

2.4mm RF 동축 커넥터

설명:

2.4mm 시리즈 커넥터는 고정밀, 고주파 애플리케이션, 특히 40GHz 이상의 전송 주파수 범위가 필요한 신호 전송 상황을 위해 설계된 고주파 RF 커넥터입니다. 마이크로파 주파수 대역, 고속 통신, 정밀 테스트 및 측정 분야에서 고성능 신호 연결을 제공하는 데 이상적인 선택입니다.

매개변수:

주요 기술 사양:
◆ 특성 임피던스: 50Ω
◆ 주파수 범위: DC-50GHz
◆ 절연 저항: ≥5000MΩ
◆ 유전체 내전압: 500V(rms)
◆ 전압 정재파 비율(VSWR): ≤1.35
◆ 결합주기: 500회

묻다

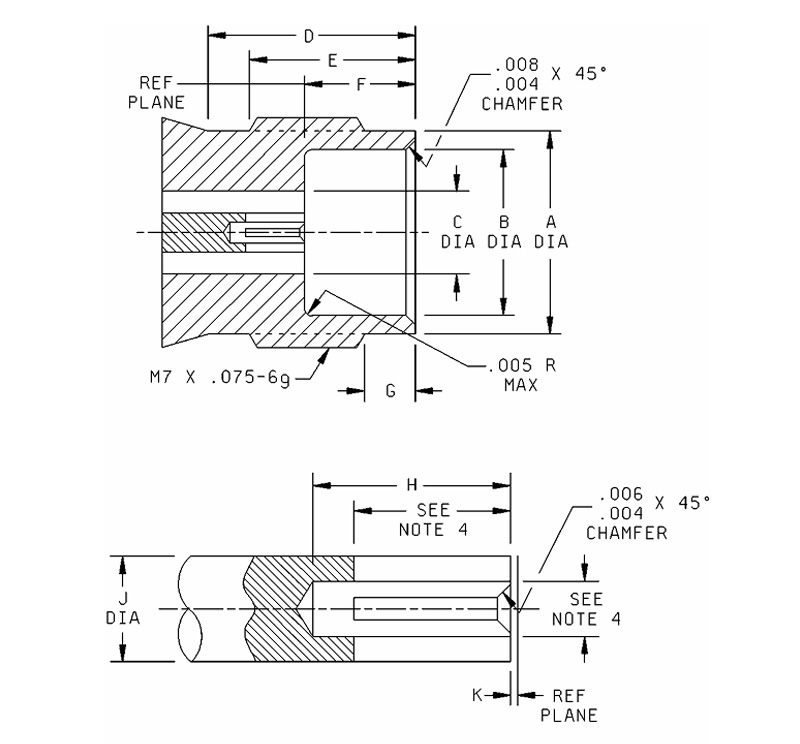

편지 밀리미터(인치)
최저한의 최고
에이 4.725 (.186) 4.75(.187)
비 2.393(.094) 2.408(095)
기음 1.85 (.073) 2.45 (.096)
이자형 4.75（.187) 4.85(.191)
에프 1.035（.0407) 1.05 (.0413)
G 1.34 (.053) 1.45 (.057)
시간 0.498(.0196) 0.523 (.0206)
제이 ---------- 0.25(.010)
케이 0.00 (.000) 0.08 (.003)

참고:
1. 나사산 길이는 커플링 너트 끝에서부터 최소 4.37mm(.172인치), 0.63mm(.025인치)±0.25mm(.010인치)입니다.
2. 커플링 너트가 정방향으로 편향된 상태.
3. 치수는 밀리미터 단위입니다.
4. 인치-파운드 등가물은 정보용으로만 제공됩니다.
5. 최소 카운터 보어 7mm(0.276인치).

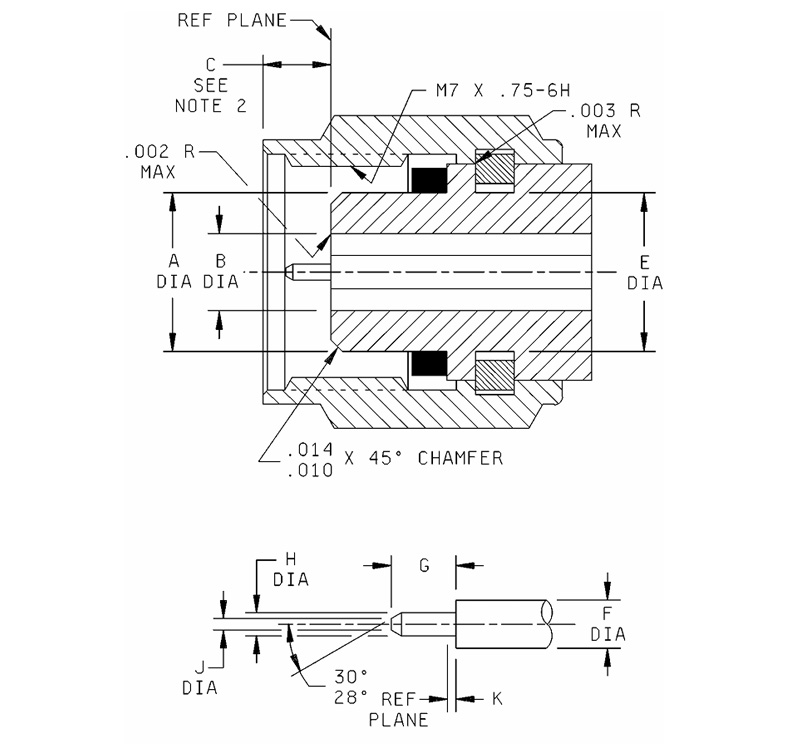

편지 밀리미터(인치)
최저한의 최고
에이 4.725(.186) 4.75 (187)
비 2.393 (.094) 2.408 (.095)
기음 1.85 (.073) 2.45 (.096)
이자형 4.75（.187) 4.85 (.191)
에프 1.035（.0407) 1.05 (.0413)
G 1.34 (.053) 1.45 (.057)
시간 0.498 (.0196) 0.523(.0206)
제이 -------- 0.25 (.010)
케이 0.00(.000) 0.08 (.003)

참고:
1. 나사산 길이는 커플링 너트 끝에서부터 최소 4.37mm(.172인치), 0.63mm(.025인치)±0.25mm(.010인치)입니다.
2. 커플링 너트가 정방향으로 편향된 상태.
3. 치수는 밀리미터 단위입니다.
4. 인치-파운드 등가물은 정보용으로만 제공됩니다.
5. 최소 카운터 보어 7mm(0.276인치).

2.4mm SERIES

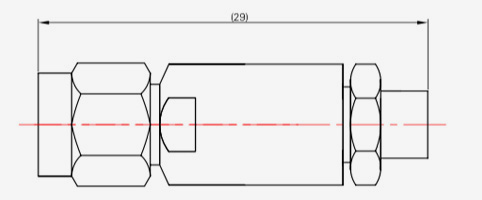

  • 2.4-JB2
    2.4-JB2
    모델 케이블 유형
    2.4-JB2 SFT-50-2,670-086
  • 2.4-J125
    2.4-J125
    모델 케이블 유형
    2.4-J125 125
  • 2.4-J230
    2.4-J230
    모델 케이블 유형
    2.4-J230 밀플렉스230
