RF 동축 커넥터를 올바르게 설치하는 방법: 단계 및 기술

RF 동축 커넥터는 방송, 텔레비전, 무선 통신, 레이더, 위성 통신 및 기타 분야에서 널리 사용되는 통신 시스템의 필수 구성 요소입니다. 이 커넥터는 동축 케이블을 장비에 연결하는 데 사용되어 신호 전송의 품질과 안정성을 보장합니다. RF 동축 커넥터를 올바르게 설치하면 시스템의 전반적인 성능이 향상될 뿐만 아니라 장비의 서비스 수명도 연장될 수 있습니다.

1. 기본구조 RF 동축 커넥터
RF 동축 커넥터는 일반적으로 다음과 같은 주요 부분으로 구성됩니다.
중심 도체: 신호를 전달하는 핵심 부품으로 일반적으로 구리 또는 기타 전도성 재료로 만들어집니다.
절연층: 중앙 도체를 외부 도체와 분리합니다. 일반적으로 폴리에틸렌이나 유전율이 높은 기타 재료로 만들어집니다.
외부 도체: 일반적으로 편조 구리선 또는 알루미늄 호일로 전류를 전달하고 외부 전자기 간섭을 차단하는 접지선 역할을 합니다.
커넥터 및 하우징: 일반적으로 금속 재질(예: 황동, 스테인리스강)로 만들어지며 물리적 연결 및 보호 기능을 제공합니다.

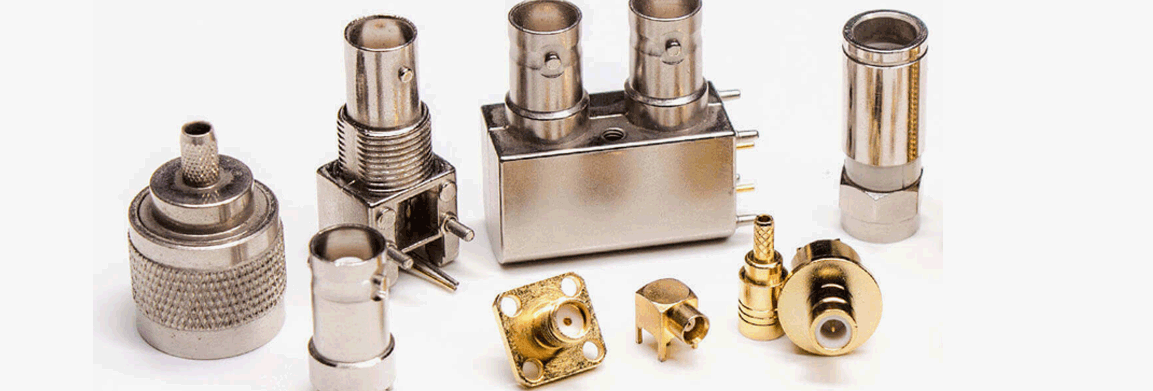

BNC, SMA, TNC, N형 등과 같은 다양한 유형의 RF 동축 커넥터는 구조가 약간 다르지만 기본 설치 원리와 단계는 유사합니다.

2. RF 동축 커넥터 설치 단계
(1) 도구 및 재료 준비
설치하기 전에 다음 도구와 재료가 있는지 확인하십시오.
RF 동축 케이블(적절한 모델 및 길이 선택)
RF 커넥터(BNC, SMA 등 일치하는 커넥터 유형 선택)

케이블 피복 제거 도구: 케이블의 외부 절연층을 제거하여 내부 도체를 노출시키는 데 사용됩니다.
압착 도구: 커넥터를 케이블에 단단히 연결하는 데 사용됩니다.
전기칼, 와이어 스트리퍼: 케이블의 외부 절연체를 정밀하게 벗겨 내부 도체를 노출시키는 데 사용됩니다.

(2) 케이블의 외부 절연체를 벗겨냅니다.
케이블 피복 제거 도구를 사용하여 케이블의 외부 절연층을 벗겨 내부 편조 도체와 절연재를 노출시킵니다. 내부 도체나 절연층이 손상되지 않도록 벗겨내는 동안 정밀도에 주의하십시오. 일반적으로 벗겨진 길이는 커넥터의 설치 길이입니다. 정확한 길이는 사용되는 특정 커넥터의 요구 사항을 참조하세요. 외부 편조 층 제거: 도구를 사용하여 케이블의 외부 편조 층을 부드럽게 벗겨낸 후 바깥쪽으로 접습니다. 이는 양호한 접지 연결을 보장합니다.
중앙 도체 노출: 칼로 조심스럽게 내부 절연체를 제거하여 중앙 도체를 노출시킵니다. 벗겨진 부분의 길이는 일반적으로 커넥터의 설계 요구 사항에 따라 다릅니다.

(3) 커넥터에 케이블 삽입
준비된 케이블을 커넥터 단자에 삽입하세요. 중앙 도체가 정확하게 정렬되어 커넥터의 내부 구멍에 완전히 삽입되었는지 확인하고 편조 층과 외부 도체가 커넥터의 외부 케이싱과 단단히 접촉되어 있는지 확인하십시오.
삽입 중 정렬 확인: 중앙 도체가 커넥터의 중앙 도체 구멍에 완전히 들어가 정렬이 어긋나지 않도록 해야 합니다. 신호에 대한 적절한 접지 연결을 보장하려면 외부 편조 컨덕터가 커넥터 케이스와 단단히 접촉되어야 합니다.

(4 ) 커넥터 압착
압착 도구를 사용하여 커넥터를 압착하십시오. 이 단계는 커넥터와 케이블 사이의 안전한 연결을 보장하는 데 중요합니다. 압착하는 동안 압착 도구가 균일하게 압력을 가하여 케이블이나 커넥터가 손상되지 않도록 하면서 커넥터를 케이블에 단단히 고정하는지 확인하십시오.

압착력: 압착력은 적당해야 케이블이나 중앙 도체를 과도하게 압축하지 않고 안전하게 연결할 수 있습니다.

압착 품질 확인: 압착 후 커넥터가 단단하고 느슨하지 않은지 확인하십시오.

(5) 커넥터의 전체 연결 상태 확인
압착 후 커넥터와 케이블 사이의 연결 품질을 확인하십시오. 중앙 도체가 커넥터의 내부 코어에 단단히 연결되어 있고 외부 도체가 커넥터 케이스와 완전히 접촉되어 있으며 신호 누출이 없는지 확인하십시오.
전기 연결 확인: 멀티미터를 사용하여 케이블의 전기 연결을 측정하여 개방 회로나 단락이 없는지 확인합니다.
신호 전송 테스트: 조건이 허락하는 경우 신호 발생기와 오실로스코프를 사용하여 신호 전송 품질을 테스트하고 신호 손실이나 간섭을 확인할 수 있습니다.

(6) 연결 완료 및 보호 제공
연결을 완료한 후 필요한 경우 열수축 튜브, 테이프 또는 기타 재료를 사용하여 케이블 연결을 보호하여 물이나 먼지가 연결 품질에 영향을 미치지 않도록 하십시오.
열수축 튜브 사용: 방수가 필요한 경우 열수축 튜브를 사용하여 커넥터를 밀봉하여 연결이 습기나 외부 오염에 영향을 받지 않도록 하십시오.

3. RF 동축 커넥터 설치 팁
(1) 올바른 커넥터와 케이블 선택
커넥터 사양이 사용 중인 케이블과 일치하는지 확인하십시오. 다양한 유형의 커넥터(예: SMA, BNC, N 유형 등)는 다양한 주파수 범위 및 애플리케이션 시나리오에 적합합니다. 잘못된 커넥터를 선택하면 신호가 손실되거나 불안정해질 수 있습니다.

(2) 케이블 피복을 벗길 때 정밀도에 주의하십시오.
케이블의 외부 층을 벗길 때, 벗겨진 길이가 올바른지 확인하고 과도한 벗겨짐으로 인해 중앙 도체가 너무 많이 노출되거나 절연층이 손상되지 않도록 하십시오. 전문적인 스트리핑 도구를 사용하면 케이블 손상을 줄이고 안정적인 신호 전송을 보장할 수 있습니다.

(3) 과도한 압착을 피하십시오
과도하게 압착하면 중앙 도체가 손상되거나 접촉 불량이 발생할 수 있습니다. 따라서 커넥터가 단단히 고정되되 너무 조이지 않도록 압착력을 조절하십시오.

(4) 케이블을 깨끗하게 유지하십시오
설치 시 먼지, 기름, 기타 오염물질로 인해 케이블과 커넥터가 오염되지 않도록 하십시오. 이러한 불순물은 신호 전송 품질에 영향을 미칠 수 있으며 신호 손실을 유발할 수도 있습니다.

4. 일반적인 문제 및 해결 방법
(1) 느슨한 커넥터
설치 후 커넥터가 느슨해지면 압착을 다시 확인하여 압착이 균일한지 확인하거나 케이블 피복 제거 길이를 다시 조정하십시오.

(2) 신호 감쇠
신호 감쇠는 커넥터 불일치, 잘못된 설치 또는 케이블 손상으로 인해 발생할 수 있습니다. 케이블과 커넥터의 호환성을 다시 확인하고 설치 정확도를 확인하십시오.

(3) 전기적 연결 불량
전기적 연결 불량은 압착 부족, 도체가 커넥터에 완전히 삽입되지 않은 경우 등으로 인해 발생할 수 있습니다. 중앙 도체와 외부 도체가 커넥터에 단단히 연결되어 있는지 확인하십시오.

RF 동축 커넥터를 설치하는 것은 주의 깊은 작업이 필요한 기술적인 작업입니다. 올바른 설치 단계와 기술은 신호 전송 품질과 시스템 안정성에 직접적인 영향을 미칩니다. 정밀한 제거, 삽입 및 압착 작업을 통해 안전한 커넥터 연결을 보장하면 시스템 성능을 효과적으로 향상시키고 신호 간섭을 줄일 수 있습니다.
