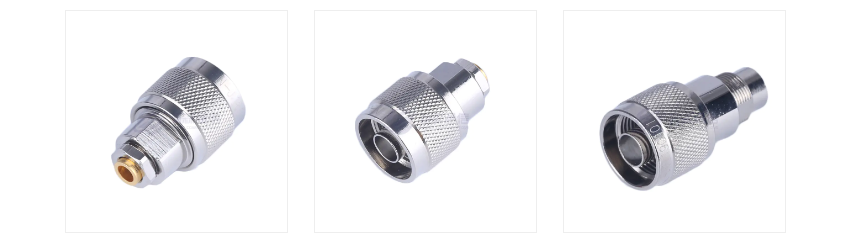

N형 RF 동축 커넥터란 무엇입니까?

그만큼 N형 RF 동축 커넥터 는 1940년대 Bell Labs의 Paul Neill이 설계한 범용 스레드형 RF 동축 커넥터입니다("N"은 그의 성의 첫 글자에서 따옴). 고출력, 저손실, 고주파 특성을 가지며 통신, 레이더, 테스트 장비 및 기타 분야에서 널리 사용됩니다.

1. N형 커넥터의 핵심특징
(1) 주파수 범위
표준 유형: 0~11GHz(일부 정밀 모델은 18GHz에 도달할 수 있음)
고성능 유형(예: 정밀 N 유형): 최대 18GHz 이상(예: 40GHz)을 지원합니다.

(2) 임피던스 매칭
50Ω(주류, 통신 및 테스트 장비에 사용)
75Ω(덜 일반적이며 비디오 전송과 같은 특정 시나리오에 사용됨)

(3) 고전력 운반
평균 전력: 수백 와트 ~ 킬로와트(주파수 및 설계에 따라 다름)
최대 전력: 최대 수십 킬로와트(짧은 펄스 적용).

(4) 내구성
나사형 커플링 구조(BNC보다 안정적) 및 강력한 진동 저항.
금속 쉘(황동/스테인레스 스틸)은 우수한 전자파 차폐 기능을 제공합니다.

(5) 낮은 손실
삽입 손실: <0.1dB@3GHz(고품질 모델)
전압 정재파비(VSWR): <1.3:1(정밀 유형은 1.1:1에 도달할 수 있음)

2. N형 커넥터의 구조
(1) 외부 도체(쉘)
금속 소재(금도금/은도금/니켈 도금), 나사형 설계로 견고한 연결이 보장됩니다.
(2) 내부 도체(중앙 핀)
금 또는 은 도금으로 접촉 저항이 낮습니다.
(3) 절연매체
일반적으로 PTFE(폴리테트라플루오로에틸렌)는 내열성이 높고 유전 손실이 낮습니다.
(4) 인터페이스 종류
남성: 센터 핀 및 외부 스레드 포함.
암놈: 중앙 구멍과 내부 나사산이 있음.

3. N형 커넥터 선택의 포인트
임피던스 매칭: 50Ω 모델이 선호됩니다(75Ω이 특별히 요구되지 않는 한).
주파수 요구 사항:
일반 애플리케이션(<6GHz): 표준 N 유형.
고주파 애플리케이션(>11GHz): 정밀 N 유형(예: HPN 시리즈).
환경 호환성:
실외/군용 등급: 방수 밀봉(IP67 등) 기능이 있는 스테인리스 스틸 하우징을 선택하십시오.
실험실 응용 분야: 금도금 모델(접촉 저항 감소)
인터페이스 호환성:
수-암 커넥터 쌍(예: 수-암 어댑터)에 주의하십시오.

4. N형 RF 동축 커넥터의 일반적인 문제
(1). N형 커넥터가 SMA를 대체할 수 있습니까?
예, 하지만 절충점이 있습니다. N형 커넥터는 더 나은 전력과 내구성을 제공하지만 크기가 더 크고 고밀도 소형 장치에 적합하지 않습니다. SMA 커넥터는 고주파수, 소형 설계(예: PCB 모듈)에 더 적합합니다.

(2). N형 커넥터의 손상을 방지하는 방법은 무엇입니까?
올바른 작동: 나사산을 정렬하고 조입니다(나사로 인해 중앙 핀이 구부러지지 않도록 하십시오). 토크 렌치를 사용하십시오(권장 토크: 15~20 in-lb).

(3). N형 커넥터에는 정기적인 유지 관리가 필요합니까?
권장사항: 접촉면을 정기적으로 청소하십시오(알코올 먼지가 없는 천). 실이 산화되었는지 확인하세요(도금이 마모되면 교체하세요).
