RF 동축 커넥터 Manufacturers
RF 동축 커넥터는 무선 주파수(RF) 신호 전송에 사용되는 전기 커넥터입니다. 일반적으로 신호 전송의 안정성과 신뢰성을 보장하기 위해 고주파 신호 연결에 사용됩니다. RF 동축 커넥터는 통신 장비, 텔레비전, 방송, 무선 네트워크 및 기타 분야에서 일반적으로 사용됩니다.
-

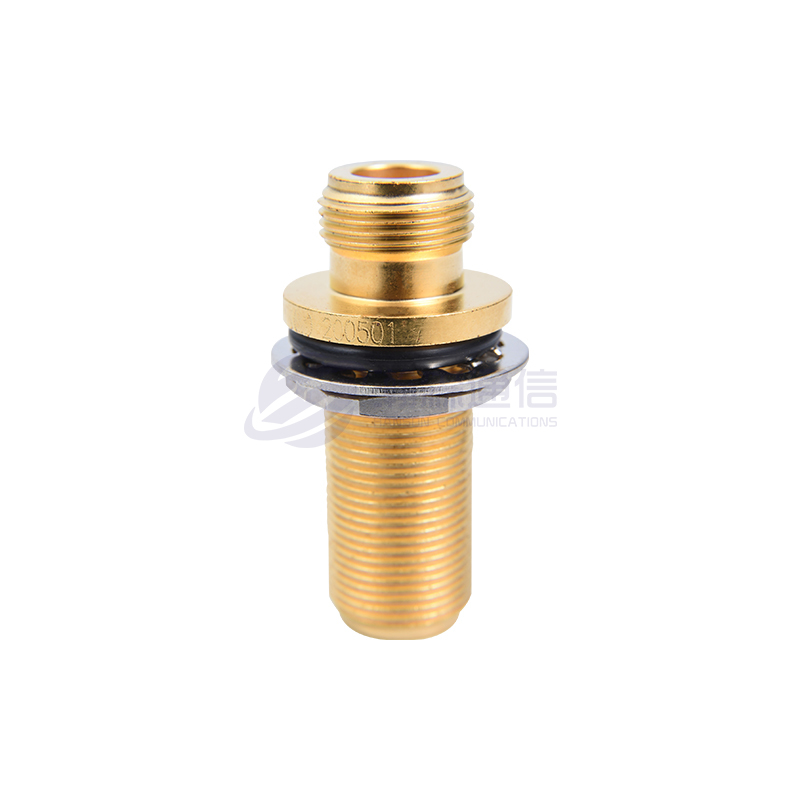

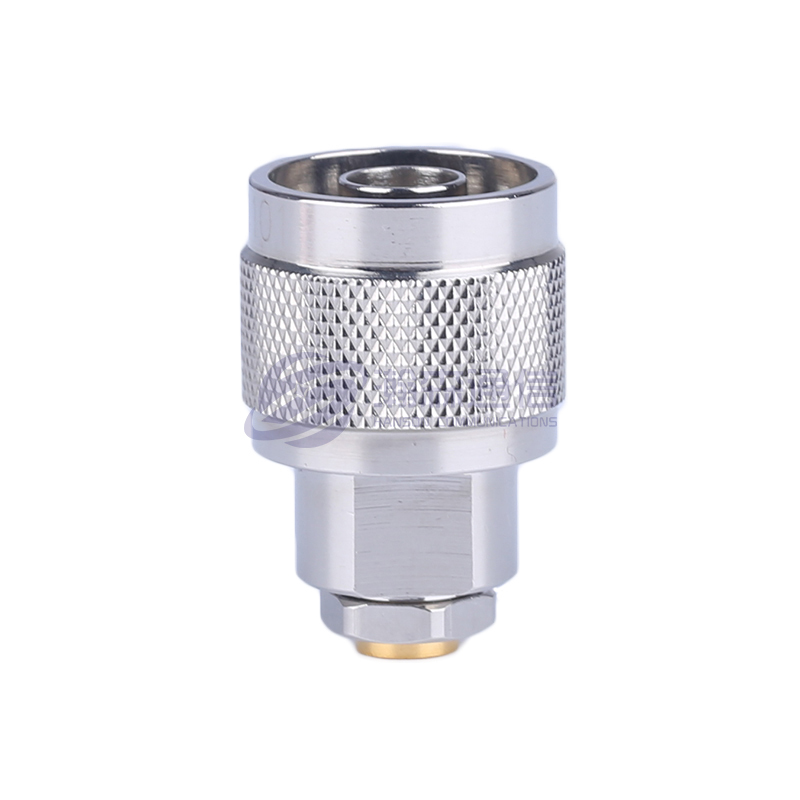

N형 RF 동축 커넥터
세부:
N형 시리즈 RF 동축 커넥터는 미국 군사 표준 MIL-C-39012에 따라 개발 및 생산된 나사식 연결 메커니즘을 갖춘 RF 동축 커넥터입니다. 넓은 대역폭, 우수한 충격 ...자세히 보기 -

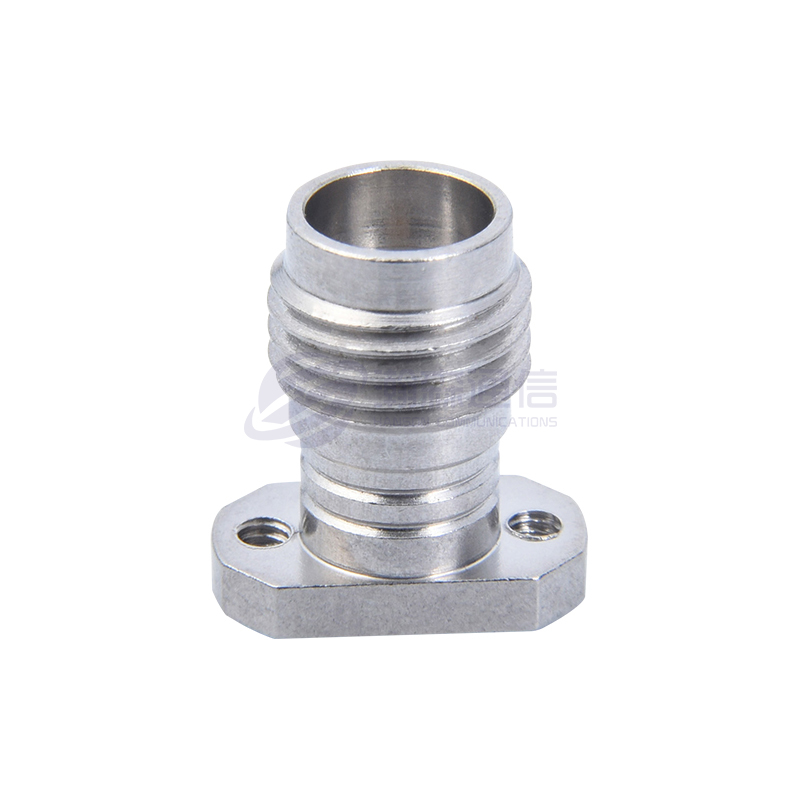

2.4mm RF 동축 커넥터
세부:
2.4mm 시리즈 커넥터는 고정밀, 고주파 애플리케이션, 특히 40GHz 이상의 전송 주파수 범위가 필요한 신호 전송 상황을 위해 설계된 고주파 RF 커넥터입니다. 마이크로파...자세히 보기 -

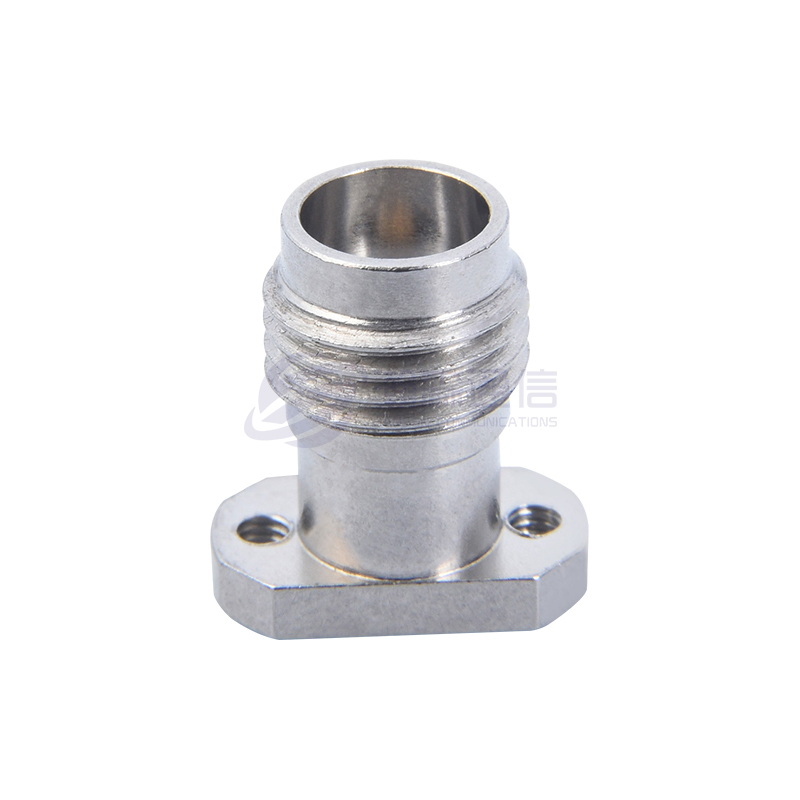

1.85mm RF 동축 커넥터
세부:
1.85mm 시리즈 커넥터(1.85mm RF 커넥터라고도 함)는 고주파, 고정밀 및 저손실이 요구되는 애플리케이션, 특히 26.5GHz 이상의 신호 전송에 주로 사용되는 고성...자세히 보기 -

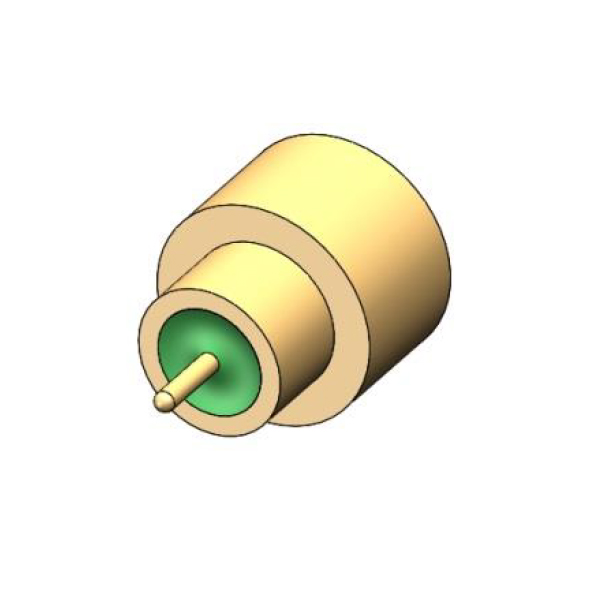

1.0mm RF 동축 커넥터
세부:
1.0mm RF 커넥터는 소형화된 RF 동축 커넥터로 일반적으로 고주파 신호 전송에 사용됩니다. 인터페이스 크기는 1.0mm로 통신 장비, 테스트 장비, 항공우주 등 고주파수...자세히 보기
회사 소개
닝보한손통신기술유한회사
Ningbo Hanson Communication Technology Co., Ltd. is China RF Coaxial Connector Manufacturers and
Wholesale 50 Ohm & 75 Ohm RF Coaxial Connector Factory. We are a manufacturer specializing in the production, processing, and trade of communication components, with more than 30 years of experience in RF coaxial connectors, adapters, and cable assemblies.
이제 회사는 자체 가공 작업장, 전기 도금 작업장, 조립 작업장 및 안정적이고 신뢰할 수 있는 공급업체 그룹을 개발했습니다. 회사의 목적은 고객에게 고품질의 제품을 제공하는 것입니다. 주요 제품
RF 동축 커넥터, 어댑터, 고주파 케이블 어셈블리 및 낮은 상호 변조 케이블 어셈블리입니다. 또한 회사는 제품에 대한 고객의 특별한 요구 사항을 충족하기 위해 맞춤형 요구 사항을 가진 고객에게 서비스를 제공할 수도 있습니다.
이 회사의 제품은 항공우주, 통신 기지국, 의료 장비 및 기타 첨단 기술 분야에서 널리 사용됩니다. 기업 개혁, 혁신, 개발 및 성장 당시 회사는 ISO9001 국제 품질 관리 시스템에 가입하고 신규 및 기존 고객에게 더욱 만족스러운 제품과 서비스를 제공하기 위해 관리 수준을 지속적으로 향상시키는 데 앞장섰습니다.
최신 뉴스
-
하지만 RF 커넥터 강력하지만 정밀한 인터페이스는 매우 취약합니다. 부적절한 작동은 성능 저하 및 수명 단축의 주요 원인입니다. 다음 지침을 따르면 서비스 수명을 연장할 수 있습니다. 1. 운영 표준화 및 폭력 방지 (1) 토크 렌치를 사용하여 연결하십시오. 커넥터를 손으로 조이면 힘이 과도하거나 부족해질 수 있습니다. 과도하게 조이면 스레드 벗겨짐, 쉘 변형, 중앙 도체 함몰, 심지어 유전체 재료 손상까지 유발할 수 있습니다. 이러한 손상은 일반적으로 되돌릴 수 없습니다. 과도한 풀림 : 접촉 불량, 임피던스 불연...
READ MORE -

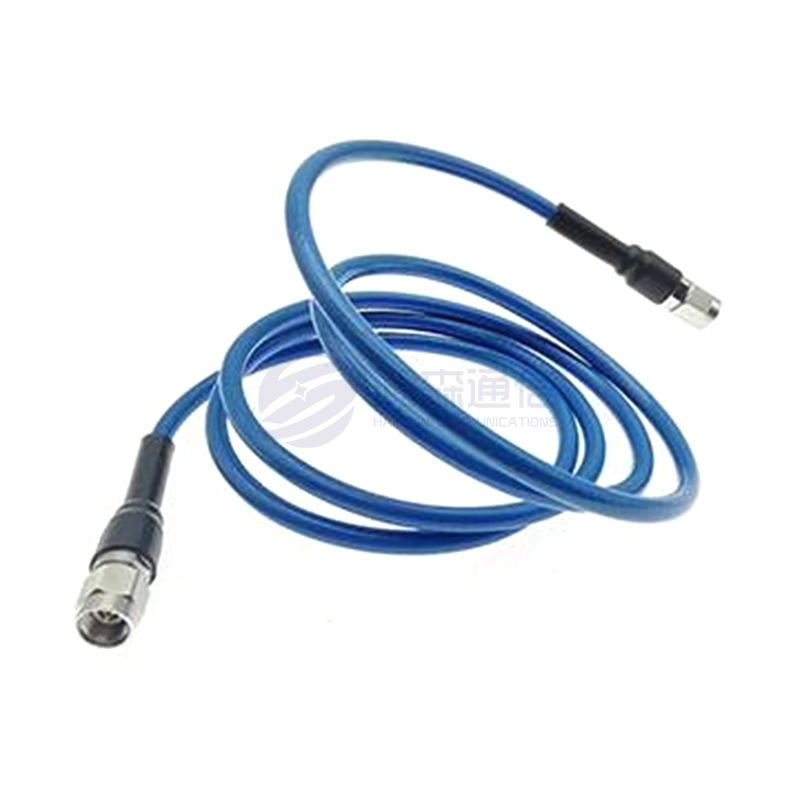

초저손실 유연한 케이블 어셈블리 고주파 신호 전송을 위해 특별히 설계된 고성능 케이블 시스템입니다. 신호 손실이 매우 적고 굽힘 성능이 뛰어나 5G 통신, 항공우주, 의료 장비 등 고정밀 애플리케이션에 널리 사용됩니다. 핵심 기능은 유연성을 유지하면서 신호 감쇠 및 간섭을 최소화하는 특수 소재 및 구조 설계입니다. 1. 초저손실 유연성 케이블 조립체의 특징 초저 전송 손실: 고주파수(예: 밀리미터파 대역)에서 0.5dB/m 이하(표준 케이블의 경우 1dB/m 이상) 이는 PTFE/팽창 폴리에틸렌 폼과 같이 유전 상수(Dk)가 낮고 손실 ...
READ MORE -

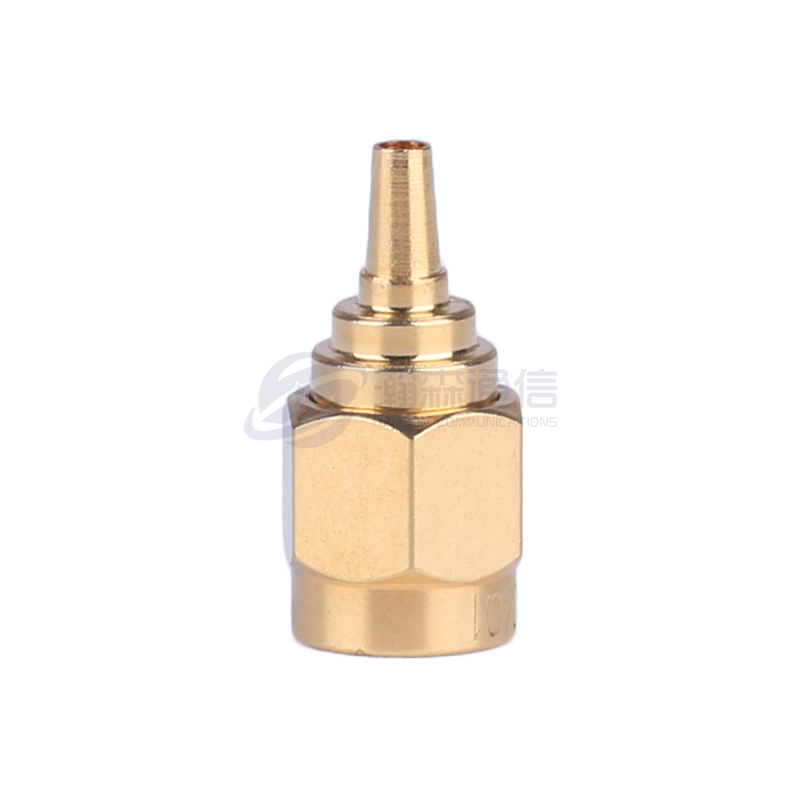

교체 RF 동축 커넥터 (예: SMA, N 유형, BNC 등)은 신호 무결성, 임피던스 매칭 및 장비 신뢰성을 보장하기 위해 엄격한 성능 표준, 안전 규정 및 업계 관행을 준수해야 합니다. 1. 교체에 대한 엄격한 기준 (1). 전기적 성능 장애 정재파 비율(VSWR)은 표준을 초과합니다. 테스트 값은 >1.5:1(기존 애플리케이션) 또는 >1.2:1(고주파 정밀 시나리오)이며 이는 임피던스 불일치를 나타내며 신호 반사가 발생함을 나타냅니다. 삽입 손실 증가: 손실 값이 공칭 값을 0.5dB 이상 초과합니다(예를 들어 원...
READ MORE
RF 동축 커넥터 Industry knowledge
RF 동축 커넥터 고주파 전기 신호를 전송하는 데 사용되는 특수 커넥터입니다. 현대 전자 시스템의 핵심 구성요소로서 통신, 군사, 항공우주 및 기타 분야에서 대체할 수 없는 역할을 수행합니다. Ningbo Hansen Communication Technology Co., Ltd.는 중국 RF 동축 커넥터 제조업체이자 50Ω 및 75Ω RF 동축 커넥터 도매업체입니다.
RF 동축 커넥터는 전자기장 전송 이론을 기반으로 하며 정밀하게 설계된 동축 구조를 통해 고주파 신호의 저손실 전송을 달성합니다. 핵심 원리는 일관된 특성 임피던스(일반적으로 50Ω 또는 75Ω)를 유지하여 전자파가 횡 전자파(TEM 모드)로 전파되도록 하는 것입니다. 커넥터가 결합되면 내부 및 외부 도체가 연속적인 전송 경로를 형성합니다. 탄성 접점 설계와 표면 처리로 최소 접점 저항(일반적으로 <1mΩ)을 보장합니다.
표준 RF 동축 커넥터 세 가지 핵심 구성 요소로 구성됩니다.
1) 중심도체 : 베릴륨동합금 등의 재질로 표면이 금도금되어 있습니다.
2) 유전체 지지대: 일반적으로 PTFE, 세라믹 등 유전 손실이 낮은 재료로 만들어집니다.
3) 외부 도체: 기계적 강도와 차폐 효과를 보장하기 위해 정밀 가공되었습니다.
RF 동축 커넥터를 올바르게 설치하는 것은 시스템 신호 전송 품질을 보장하는 데 중요하며 과학적 운영 절차 및 기술 요구 사항을 엄격하게 준수해야 합니다. 설치 전 토크 렌치의 정도 확인, 정전기 방지 작업 환경 조성, 커넥터 점검을 철저히 하여 단면 스크래치가 0.05mm를 넘지 않고 접촉 저항이 1mΩ 미만인지 확인하는 등 철저한 준비가 필요합니다. 설치 환경은 온도 15~30°C, 습도 60%RH 이하의 클린룸에서 유지되어야 합니다. 작업 표면은 정전기 방지 표준을 충족해야 합니다.
설치 과정은 3단계 청소 방법을 사용하여 세심한 단면 준비로 시작됩니다. 먼저 공기를 사용하여 표면 입자를 제거한 다음 무수 에탄올에 적신 부직포로 한 방향으로 닦고 마지막으로 2분간 건조시킵니다. 축 편향 각도가 ±0.5° 이내로 제어되고 방사형 오프셋이 0.02mm를 초과하지 않도록 정렬 및 교정을 위해 전문 테스트 장비가 필요합니다. 조임에는 사전 조임부터 시작하여 지정된 토크 값까지 점진적으로 증가시키는 단계적인 힘 적용이 필요합니다. 토크 요구 사항은 커넥터 유형에 따라 다릅니다. 예를 들어, SMA 커넥터의 표준 토크는 0.23N·m±0.02이고, N 커넥터의 표준 토크는 1.36N·m±0.05입니다. 설치 후에는 삽입 손실 테스트, 전압 정재파비 테스트, 3차 상호 변조 테스트 등 종합적인 성능 검증을 수행해야 합니다. 축방향 인장시험, 진동시험 등을 통해 기계적 신뢰성도 검증해야 합니다.
