올바른 RF 동축 어댑터를 선택하는 방법은 무엇입니까?

RF 동축 어댑터는 무선 통신, 전자 장비 및 신호 전송에 없어서는 안될 구성 요소입니다. 이는 다양한 RF 동축 케이블과 장치를 연결하는 브리지 역할을 하여 안정적이고 효율적인 신호 전송을 보장합니다. 그러나 시장에 나와 있는 수많은 RF 동축 어댑터 모델과 사양으로 인해 올바른 제품을 선택하는 것이 많은 엔지니어와 기술자의 관심사가 되었습니다.
이 문서에서는 시스템 안정성과 성능을 보장하기 위해 다양한 요구 사항에 따라 적절한 RF 동축 어댑터를 선택하는 방법을 안내합니다.

1. 기본 기능의 이해 RF 동축 어댑터
RF 동축 어댑터는 다양한 유형의 RF 동축 케이블, 장치 또는 포트를 연결하는 데 사용되는 전자 부품입니다. 주요 기능은 다음과 같습니다.
다양한 유형의 포트 연결: RF 동축 어댑터는 BNC, SMA, N 유형 등과 같은 다양한 유형의 동축 케이블 포트를 연결할 수 있습니다.

신호 변환: 한 유형의 인터페이스에서 다른 유형의 인터페이스로 신호를 변환하여 원활한 신호 전송을 보장합니다.

신호 손실 감소: 고품질 RF 동축 어댑터를 선택하면 신호 감쇠를 효과적으로 줄이고 신호 품질을 보장할 수 있습니다.

어댑터를 선택할 때 가장 적합한 모델을 찾으려면 작동 원리, 적용 시나리오 및 적응 요구 사항을 이해해야 합니다.

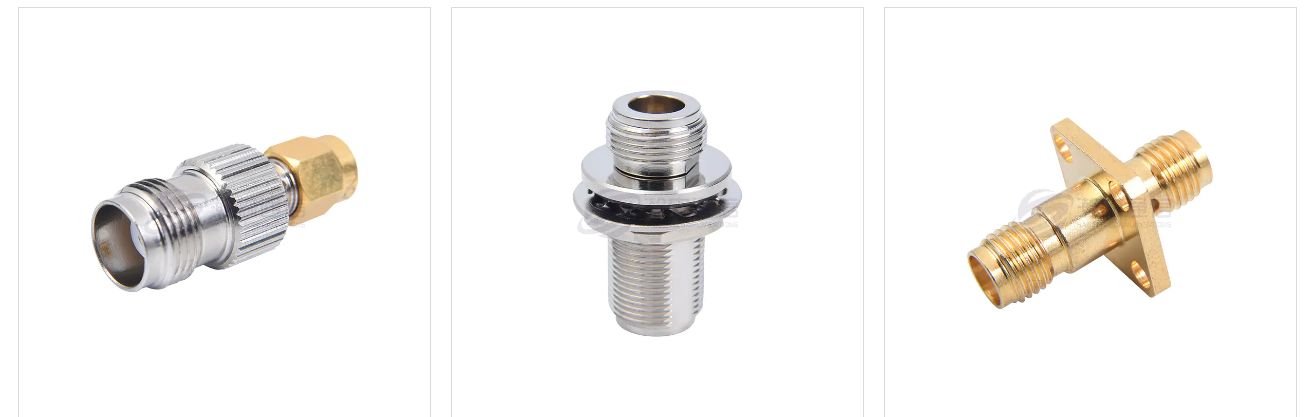

2. 어댑터의 인터페이스 유형 결정
다양한 RF 동축 어댑터는 다양한 유형의 동축 케이블 및 장치 인터페이스에 적합하므로 먼저 사용 중인 인터페이스 유형을 결정해야 합니다. 일반적인 인터페이스 유형은 다음과 같습니다.
SMA(초소형 버전 A): 무선 통신 및 테스트 장비와 같은 소형화된 고주파 애플리케이션에 일반적으로 사용됩니다.

N형: 기지국 장비, RF 시스템 등 고전력, 고전류 애플리케이션에 적합합니다.

BNC(Bayonet Neill-Concelman): TV 방송 및 비디오 감시에 널리 사용되며 빠른 연결 및 연결 해제를 지원합니다.

TNC: BNC와 유사하지만 안정성이 더 높으며 고주파 신호 전송에 자주 사용됩니다.

선택한 RF 동축 어댑터가 사용 중인 장비 또는 케이블 포트와 호환되는지 확인하세요. 인터페이스 유형이 일치하지 않으면 신호가 제대로 전송되지 않아 시스템 성능에 영향을 미칠 수 있습니다.

3. 어댑터의 주파수 범위 고려
RF 신호의 주파수 범위는 신호 전송 품질에 큰 영향을 미칩니다. 다양한 RF 동축 어댑터는 다양한 주파수 범위를 처리하도록 설계되었습니다. 따라서 어댑터를 선택할 때 작동 주파수 범위가 애플리케이션 요구 사항을 충족하는지 확인하는 것이 중요합니다. 일반적인 주파수 범위는 다음과 같습니다.

저주파 어댑터: 라디오 및 TV 방송과 같은 저주파 애플리케이션에 적합합니다.

고주파 어댑터: 레이더 시스템, 위성 통신, 마이크로파 통신과 같은 고주파 애플리케이션에 적합합니다.

적절한 주파수 범위의 RF 동축 어댑터를 선택하면 신호 감쇠와 왜곡을 줄여 안정적인 신호 전송을 보장할 수 있습니다.

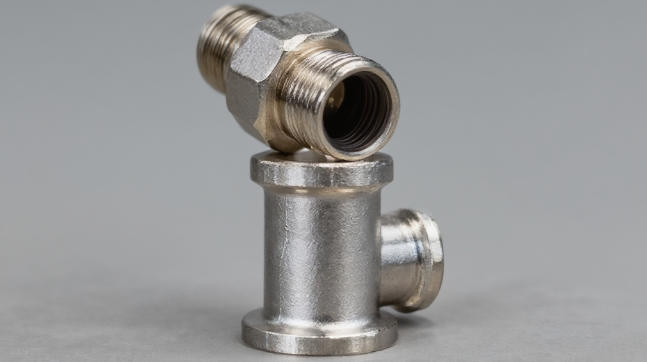

4. 어댑터의 재질 및 품질 선택
RF 동축 어댑터의 재질 품질은 성능과 내구성에 직접적인 영향을 미칩니다.  일반적으로 어댑터의 하우징과 접점에는 전도성과 내식성이 우수한 황동, 스테인레스 스틸과 같은 금속 재료가 사용됩니다. 고품질 어댑터는 신호 반사, 손실 및 접촉 불량과 같은 문제를 효과적으로 방지할 수 있습니다.

또한 금도금 접점은 신호 손실을 더욱 줄이고 내식성을 향상시키는 일반적인 고급 설계입니다. 따라서 RF 동축 어댑터를 선택할 때 시스템의 장기적으로 안정적인 작동을 보장하기 위해 좋은 재료와 장인 정신을 갖춘 제품을 선택하십시오.

5. 어댑터의 삽입 손실과 반사 손실 고려
RF 신호는 어댑터에서 일부 손실이 발생합니다. 일반적인 손실에는 삽입 손실과 반사 손실이 포함됩니다. 삽입 손실은 신호가 어댑터를 통과할 때의 에너지 손실을 의미하고, 반사 손실은 소스로 다시 반사되는 에너지의 비율을 의미합니다.

낮은 삽입 손실: 삽입 손실이 낮은 어댑터를 선택하면 신호 전송 중 에너지 손실이 줄어듭니다.

높은 반사 손실: 높은 반사 손실은 신호 반사율이 낮다는 것을 의미하며 이는 신호 전송이 더 원활하다는 것을 의미합니다.

고주파 및 고정밀 애플리케이션에서는 안정적인 신호 전송을 보장하기 위해 삽입 손실이 낮고 반사 손실이 높은 RF 동축 어댑터를 선택하는 것이 좋습니다.

6. 어댑터의 내구성과 환경 적응성을 고려
RF 동축 어댑터는 일반적으로 실내 및 실외 설정을 포함한 다양한 환경에서 사용됩니다. 따라서 어댑터의 내구성과 환경 적응성도 선택 시 고려해야 할 중요한 요소입니다. 일반적인 내구성 지표는 다음과 같습니다.

온도 범위: 어댑터는 필요한 온도 범위 내에서 안정적으로 작동할 수 있어야 합니다. 실외 또는 고온 환경의 경우 작동 온도 범위가 더 넓은 어댑터를 선택하는 것이 중요합니다. 방수 및 방진: 일부 고급 RF 동축 어댑터는 방수 및 방진 기능으로 설계되어 열악한 환경 조건에 적합합니다.

환경 요구 사항을 충족하는 RF 동축 어댑터를 선택하면 장비의 수명을 연장하고 시스템 신뢰성을 향상시킬 수 있습니다.

안정적인 신호 전송과 우수한 시스템 성능을 보장하려면 적절한 RF 동축 어댑터를 선택하는 것이 중요합니다. 선택 과정에서는 인터페이스 유형, 주파수 범위, 재료 품질, 삽입 손실 및 반사 손실, 환경 적응성, 비용 등 다양한 요소를 고려해야 합니다. 실제로 시스템 요구 사항을 이해하고 고품질 어댑터를 선택하고 장비와의 호환성을 보장하면 RF 신호 전송 및 장비 안정성이 크게 향상될 수 있습니다.
