RF 동축 커넥터란 무엇입니까?

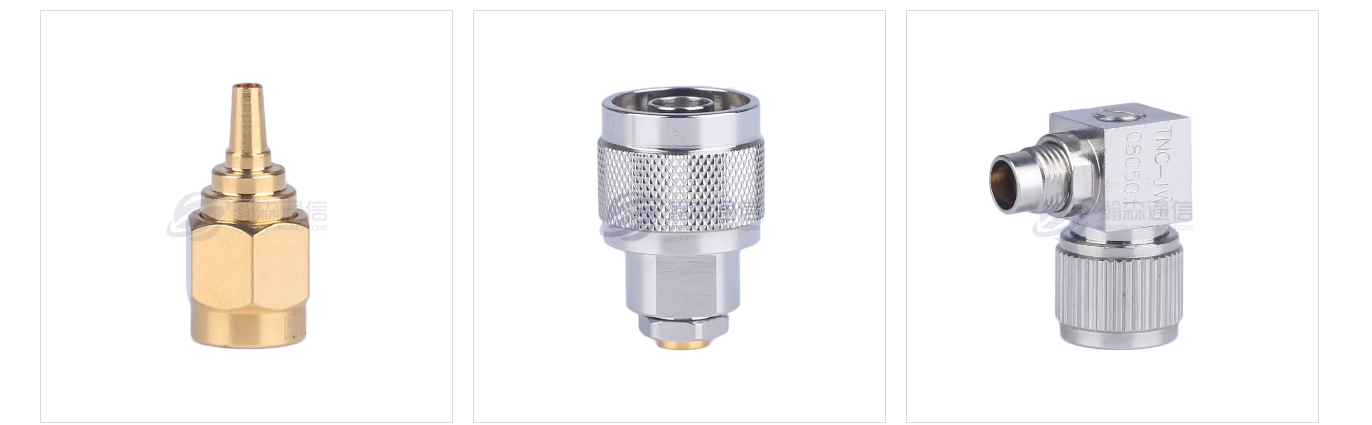

1. 의 기능 RF 동축 커넥터
RF 동축 커넥터는 고주파 신호를 전송하는 데 사용되는 핵심 전자 부품입니다. 주로 동축 케이블을 장치에 안정적으로 연결하는 데 사용되어 RF 신호의 효율적이고 안정적인 전송을 보장함으로써 안정적이고 안정적인 신호 전송을 보장합니다. RF 동축 커넥터는 통신 장비, 텔레비전, 방송, 무선 네트워크 및 기타 분야에서 일반적으로 사용됩니다. 핵심 기능은 신호 무결성을 유지하고 전송 손실 및 간섭을 줄이며 우수한 임피던스 매칭을 제공하여 통신 시스템, 테스트 장비, 레이더 및 안테나와 같은 응용 분야에서 고주파 신호를 원활하게 전송할 수 있도록 하는 것입니다.

RF 동축 커넥터는 무선 통신, 항공우주, 군사 전자 제품 및 의료 장비에서 중요한 역할을 합니다. 예를 들어 5G 기지국에서는 안테나와 RF 모듈을 연결해 고품질 신호 송수신을 보장한다. 테스트 및 측정 장비에서는 스펙트럼 분석기 또는 네트워크 분석기에 연결하여 정확한 테스트 데이터를 보장합니다. 위성 통신 및 레이더 시스템에서는 안정적인 신호 전송을 유지하면서 열악한 환경 조건을 견뎌야 합니다.

RF 동축 커넥터는 일반적으로 금속 차폐 구조를 사용하며 내부 도체는 신호를 전송하고 외부 도체는 전자기 차폐 기능을 제공하여 외부 간섭 및 신호 누출을 방지합니다. 고품질 커넥터는 낮은 삽입 손실, 높은 차폐 효과, 내식성 및 내진동성을 특징으로 하며 다양한 주파수 범위(저주파에서 밀리미터파까지)를 수용할 수 있습니다. 또한 애플리케이션 요구 사항에 따라 커넥터는 스레드형(SMA), 스냅온(BNC) 또는 푸시풀(MCX)과 같은 다양한 인터페이스 스타일을 채택하여 다양한 시나리오의 기계적 강도 및 편의성 요구 사항을 충족할 수 있습니다. RF 동축 커넥터는 고주파 전자 시스템의 필수 구성 요소입니다. 이들 성능은 전체 통신 링크의 안정성과 효율성에 직접적인 영향을 미치므로 현대 무선 기술, 방위 장비 및 산업 자동화의 올바른 작동을 위한 중요한 구성 요소가 됩니다.

RF 동축 커넥터의 작동 원리는 동심 도체 구조에서 전자기파의 전파 특성을 기반으로 합니다. 정밀하게 설계된 동축 구조를 통해 고주파 신호의 저손실, 고충실도 전송을 달성합니다. 핵심 원리는 닫힌 전자기장 전송 채널을 생성하는 것입니다. 중앙 도체는 신호 전류를 전달하고 외부 도체는 일정한 임피던스를 유지하는 절연 유전체로 분리된 전자기 차폐 역할을 합니다. 고주파 전기 신호가 내부 도체에 주입되면 내부 도체와 외부 도체 사이의 절연 매체에서 횡전자기파(TEM파)가 여기됩니다. 이 전자기 에너지는 동축 공간에 엄격하게 제한되어 신호 방사 손실과 외부 간섭을 효과적으로 억제합니다. 커넥터의 기계적 인터페이스는 정밀한 접촉을 통해 도체 연속성과 임피던스 정합을 보장하고, 임피던스 변화로 인한 연결 지점의 신호 반사를 방지하여 궁극적으로 장치 간 고주파 신호의 안정적인 전송을 보장합니다. 이러한 구조 설계를 통해 RF 동축 커넥터는 기가헤르츠 수준의 고주파 환경에서도 탁월한 신호 무결성을 유지할 수 있습니다.

RF 동축 커넥터의 핵심 설계는 신호 전송을 달성하기 위해 내부 도체와 외부 도체 사이의 전자기장 분포를 활용하는 동축 전송선 이론을 기반으로 합니다.

중심 도체(내부 도체): 고주파 신호를 전송하며 일반적으로 저항 손실을 줄이기 위해 구리 또는 금도금 재질로 만들어집니다.
외부 도체(차폐): 내부 도체를 둘러싸 전자파 차폐 기능을 제공하여 신호 간섭 및 방사선 누출을 방지합니다.
절연 매체(유전체층): 내부 및 외부 도체를 분리하여 안정적인 임피던스(일반적으로 50Ω 또는 75Ω)를 유지하고 신호 반사를 줄입니다.
연결 메커니즘: 나사식(예: SMA), 스냅온(예: BNC) 또는 푸시풀(예: MCX) 커넥터를 사용하여 기계적 안정성과 양호한 전기 접촉을 보장합니다.

커넥터가 올바르게 결합되면 신호는 내부 도체를 통해 전송되고 외부 도체는 폐쇄 루프를 형성하여 신호 전송 중 임피던스 연속성을 보장하고 정재파비(VSWR) 및 삽입 손실을 줄입니다.

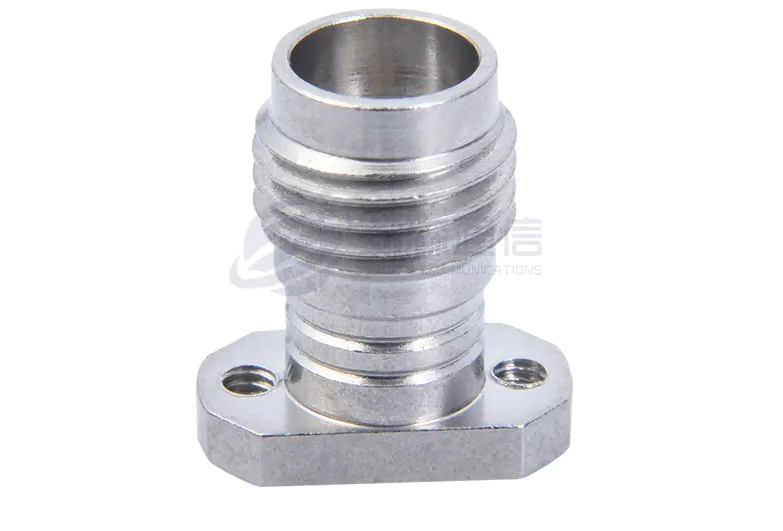

2.RF 동축 커넥터의 특징 및 장점
고주파 신호 전송의 핵심 구성 요소인 RF 동축 커넥터는 독특한 구조와 재료 설계로 인해 성능, 신뢰성 및 적응성 측면에서 상당한 이점을 보여왔습니다. 그 장점은 주로 다음 측면에 반영됩니다.

(1). 고주파 전송 성능
광대역 적용 범위: DC에서 밀리미터파(40GHz 이상)까지 매우 넓은 주파수 범위를 지원하여 5G 및 위성 통신과 같은 고주파수 애플리케이션의 요구 사항을 충족합니다.
낮은 삽입 손실: 전도성이 높은 재료(예: 금도금 내부 도체)와 낮은 유전 손실 절연 매체를 사용하여 신호 감쇠를 크게 줄입니다.
탁월한 임피던스 매칭: 엄격하게 제어되는 50Ω 또는 75Ω 특성 임피던스는 신호 반사를 최소화합니다.
(2). 신뢰성과 안정성
강력한 전자기 차폐: 다층 금속 차폐 구조(예: 나사식 잠금, 금속 쉘)는 전자기 간섭(EMI) 및 RF 누출을 효과적으로 억제합니다.
높은 기계적 내구성: 정밀하게 가공된 접촉 인터페이스(예: 탄성 핀 설계)는 수천 번의 연결 및 분리 후에도 안정적인 접촉을 보장합니다. 폭넓은 환경 적응성: 방수(IP67), 고온 저항(-65℃~165℃), 염수 분무 저항 등의 특수 처리 옵션이 가능하므로 군사 및 항공우주와 같은 열악한 환경에 적합합니다.
(3). 다양한 시나리오에 맞게 조정되는 다양한 디자인
풍부한 인터페이스 유형: 스레드형(SMA, N형), 스냅온(BNC), 푸시풀(MCX/MMCX) 등을 포함하여 다양한 설치 요구 사항을 충족합니다.
유연한 전력 용량: 저전력에서 킬로와트 수준의 고전력까지 사용자 정의가 가능하며 통신 기지국 및 레이더와 같은 다양한 부하 시나리오에 적응할 수 있습니다.
소형화 추세: 5G 및 사물 인터넷의 발전으로 마이크로 커넥터는 제한된 공간에서 고성능 전송을 달성합니다.
(4). 편의성과 표준화
빠른 연결 설계: 예를 들어 일부 제품의 한 손 스냅온 작동은 설치 효율성을 크게 향상시킬 수 있습니다.
국제 표준 호환성: MIL-STD, IEC 등 국제 표준을 준수하여 주류 장비 인터페이스와의 보편적인 호환성을 보장합니다.
(5) 광범위한 적용 범위
가전제품(휴대폰 안테나)부터 산업용 애플리케이션(기지국 RF 모듈), 하이테크 분야(위상 배열 레이더, 위성 페이로드)에 이르기까지 RF 동축 커넥터는 신호 충실도와 환경적 견고성으로 인해 무선 통신, 테스트 및 측정, 국방 과학 및 기술과 같은 산업의 기본 구성 요소가 되었습니다.

RF 동축 커넥터는 재료 과학, 정밀 역학 및 전자기 설계의 심층 통합을 통해 고주파 신호 전송에서 "낮은 손실, 높은 차폐 및 긴 수명"이라는 핵심 요구 사항을 달성하고 현대 전자 시스템의 효율적이고 안정적인 작동을 위한 핵심 보장입니다.

RF 동축 커넥터는 고주파 신호 전송이 필요한 산업에서 널리 사용됩니다.
통신: 5G 기지국, 광섬유 통신 및 위성 통신을 위한 안테나 피더 연결.
항공우주 및 방위: 레이더 시스템, 미사일 유도 및 항공 통신 장비를 위한 높은 신뢰성의 연결입니다.
테스트 및 측정: 벡터 네트워크 분석기(VNA) 및 스펙트럼 분석기와 같은 계측기의 교정 및 신호 테스트.
가전제품: Wi-Fi 라우터, 스마트폰(예: 안테나 인터페이스) 및 사물 인터넷(IoT) 장치용 RF 모듈.
의료 장비: MRI 고주파 코일 및 마이크로파 치료 장치용 신호 전송.
자동차: 차량 내 레이더(예: 밀리미터파 레이더) 및 GPS 내비게이션 시스템을 위한 신호 연결입니다.

3.올바른 RF 동축 커넥터를 선택하는 방법
올바른 RF 동축 커넥터를 선택하려면 전기 성능, 기계적 특성, 환경 호환성 및 애플리케이션 시나리오를 포함한 여러 요소를 고려해야 합니다.

(1). 전기적 성능 요구 사항을 명확히 합니다.
작동 주파수 범위: 다양한 커넥터에서 지원되는 주파수 상한은 크게 다릅니다(예: BNC 4GHz, SMA 18GHz 및 2.92mm 커넥터(최대 40GHz)). 시스템의 신호 주파수 대역을 일치시키는 것이 필수적입니다.
임피던스 매칭: 통신 시스템은 종종 50Ω(예: 기지국 및 레이더)을 사용하는 반면 비디오 전송 시스템은 종종 75Ω(예: 방송 장비)을 사용합니다. 잘못된 임피던스를 선택하면 신호가 반사될 수 있습니다.
삽입 손실 및 VSWR: 고주파 애플리케이션(예: 밀리미터파)의 경우 저손실 설계(예: 공기 유전체 커넥터)가 선호되며 VSWR은 가능한 한 1:1에 가까워야 합니다.
전력 처리: 고전력 애플리케이션(예: 레이더 송신기)의 경우 과열로 인한 고장을 방지하려면 7/16 또는 N 유형 커넥터를 선택하십시오.

(2). 기계 및 인터페이스 특성 평가
커넥터 유형:
나사형 커넥터(SMA, N형): 풀림에 대한 저항력이 높기 때문에 진동이 심한 환경(예: 차량 내 및 항공 장비)에 선호됩니다. 스냅온 커넥터(BNC): 자주 연결하고 분리해야 하는 테스트 시나리오에 적합합니다(예: 실험실 오실로스코프). 사용하기 편리하지만 떨어지기 쉽습니다.
초소형 커넥터(MMCX, MCX): 공간이 제한된 장치(예: 스마트폰 모듈)를 위한 컴팩트 솔루션입니다.
플러그인 수명: 산업용 등급 커넥터는 일반적으로 플러그인 및 플러그아웃 주기가 1000회 이상 지속되는 반면, 소비자 등급 커넥터는 수명이 수백 번에 불과합니다.
케이블 호환성: 커넥터 인터페이스가 동축 케이블 유형 및 와이어 직경과 일치하는지 확인하십시오.

(3). 환경적응성을 고려하라
보호 등급: 실외 또는 습한 환경에서는 IP67 이상의 방수 등급이 필요합니다(예: 5G 기지국 안테나 인터페이스).
온도 및 내부식성: 항공우주 또는 군사 응용 분야에는 고온 저항(-65°C ~ 200°C)과 염수 분무 저항(예: 금도금 스테인리스 스틸)이 필요합니다.
진동/충격 저항: 차량 및 항공기와 같은 모바일 플랫폼에는 잠금 메커니즘(예: 3나사 SMA) 또는 스프링 장착 접점 설계가 있는 커넥터가 필요합니다.

(4). 응용 시나리오 일치
통신 장비: 5G 기지국은 N형(고전력) 및 SMA(소형) 커넥터를 선호합니다. 밀리미터파 대역에는 2.92mm 또는 K형 커넥터가 필요합니다.
테스트 및 측정: BNC와 같은 저정밀 커넥터로 인해 발생하는 오류를 방지하려면 고주파수 테스트에 정밀 커넥터(예: 3.5mm)를 사용하십시오.
가전제품: Wi-Fi 모듈은 U.FL(초소형) 커넥터를 사용하는 경우가 많지만 비용과 신호 손실 간의 균형이 필요합니다.
군사/항공우주: MIL-STD-348 표준을 충족하는 완전 금속 하우징과 금도금 접점을 갖춘 고신뢰성 모델을 선택하십시오.

(5). 기타 주요 요소
비용 및 리드 타임: 고급 커넥터(예: 밀리미터파 커넥터)는 가격이 높으므로 예산과 공급망 안정성을 고려하십시오.
표준화 정도: 유지 관리가 어려울 수 있는 틈새 모델을 피하기 위해 범용 커넥터(예: SMA)를 선호합니다.
장착 방법: PCB 장착, 패널 장착 또는 직접 케이블 연결에는 다양한 구성(예: 직각 또는 직선 커넥터)이 필요합니다.

선정 과정 예시
요구 사항 결정: 예: 5G 소형 기지국 무선 장치, 3.5GHz 주파수, 실외 설치, 방수.
스크리닝 매개변수:
주파수: 3.5 GHz → SMA 또는 N 유형이 허용됩니다.
환경: IP67 방수 → N형을 선택하세요(보다 안정적인 나사 밀봉).
출력: 중간 → N형은 충분한 출력 마진을 제공합니다.
호환성 확인: N형 커넥터가 기존 케이블(예: LMR-400) 및 장치 포트와 일치하는지 확인합니다.

4. 일반적인 문제 RF 동축 커넥터
장기간 사용 시 RF 동축 커넥터는 설계, 설치, 환경 요인 등의 요인으로 인해 신호 전송 품질에 영향을 미치는 다양한 문제가 발생할 수 있습니다. RF 동축 커넥터의 일반적인 문제는 임피던스 매칭, 기계적 강도, 차폐 효과 및 환경 적응성과 관련이 있는 경우가 많습니다. 적절한 선택(예: 주파수 및 전력 일치), 표준화된 설치(예: 토크 제어) 및 정기적인 유지 관리(예: 접촉 표면 청소)를 통해 제품 고장률을 줄일 수 있습니다.

(1). 높은 신호 손실 또는 낮은 전송 효율
가능한 원인:
커넥터 임피던스 불일치(예: 50Ω 및 75Ω 장치 혼합)
노후된 커넥터 또는 케이블, 산화된 도체 및 접촉 불량.
연결이 느슨하거나 부분적으로 조여져 신호 반사가 발생합니다.
품질이 낮은 커넥터나 케이블을 사용하면 과도한 삽입 손실이 발생합니다.

해결책:
시스템의 모든 커넥터와 케이블이 일관된 임피던스(일반적으로 50Ω 또는 75Ω)를 가지고 있는지 확인하십시오.
커넥터 접촉 표면의 산화 또는 오염 여부를 검사하고 필요한 경우 청소하거나 교체하십시오.
토크 렌치를 사용하여 나사형 커넥터(예: SMA, N형)를 표준 토크로 조입니다. 저손실 케이블과 고성능 커넥터(예: 금도금 접점)를 선택하세요.

(2). 신호 간섭 또는 큰 소음
가능한 원인:
커넥터 차폐가 불량하여 전자기 간섭(EMI)이 침투할 수 있습니다.
커넥터 하우징의 접지 불량으로 인해 공통 모드 간섭이 발생합니다.
강한 전자기 복사 발생원 근처(예: 모터 및 인버터).
케이블 또는 커넥터가 손상되고 차폐가 파손되었습니다.

해결책:
전체 금속 하우징과 높은 차폐 효과를 갖춘 커넥터를 선택하십시오.
커넥터 하우징이 장치 섀시에 올바르게 접지되었는지 확인하십시오.
간섭 내성을 강화하려면 이중 차폐 또는 삼중 차폐 동축 케이블을 사용하십시오.
케이블의 손상 여부를 검사하고 필요한 경우 교체하십시오.

(3). 커넥터가 느슨하거나 접촉 불량
가능한 원인:
과도한 연결 및 분리로 인한 기계적 마모(예: BNC 스프링 고장)
진동 또는 충격 환경(예: 차량 또는 항공기)에서 스레드가 제대로 조이지 않습니다.
커넥터의 암수 커넥터가 일치하지 않거나 허용 오차가 너무 큽니다.

해결책:
빈번한 연결 및 분리 시나리오의 경우 수명이 긴 커넥터(예: 5000주기 플러그인 등급의 SMA 커넥터)를 선택하십시오. 진동 환경에서는 잠금 메커니즘(예: 삼중 나사 SMA)이 있는 커넥터를 사용하십시오.

커넥터 모델이 일치하는지 확인하십시오. 다른 브랜드나 사양을 혼합하지 마십시오.

(4). 커넥터 손상(예: 파손, 변형)
가능한 원인:
과도한 기계적 응력(예: 케이블이 과도하게 구부러져 커넥터 납땜 연결부가 파손됨)
부적절한 설치 도구를 사용하면 하우징 나사산이 느슨해집니다.
재료 노후화 또는 환경 부식(예: 염수 분무, 고온).

해결책:
설치 중에 커넥터에 측면 힘을 가하지 말고 직각 커넥터를 사용하여 구부러짐을 최소화하십시오.
스레드 커넥터를 설치하려면 특수 도구(예: 토크 렌치)를 사용하십시오.
열악한 환경에서는 부식 방지 재료(예: 금도금 스테인리스 스틸)를 선택하십시오.

(5). 신호 반사로 이어지는 임피던스 불연속성
가능한 원인:
커넥터와 케이블 사이의 임피던스 불일치(예: 75Ω 케이블이 있는 50Ω 커넥터)
커넥터의 내부 구조적 결함(예: 고르지 않은 유전층)
커넥터 결합이 불완전하여 공극이 발생합니다.

해결책:
전체 전송 경로(커넥터, 케이블 및 장치 포함)에서 일관된 임피던스를 보장합니다. 고정밀 가공이 적용된 커넥터(예: 군사 표준 MIL-STD-348에 지정된 커넥터)를 선택하십시오.

정렬 불량으로 인한 임피던스 변동을 방지하려면 커넥터를 완전히 조이십시오.

(6). 방수 성능 실패
가능한 원인:
방수 씰이 오래되었거나 손상되었습니다.
나사산이 조여지지 않았거나 실란트의 유효기간이 지났습니다.
커넥터 설계는 습한 환경에 적합하지 않습니다.

해결책:
씰을 정기적으로 검사하십시오. 실외 애플리케이션의 경우 IP67 등급 이상의 커넥터를 선택하십시오.
밀봉을 강화하려면 방수 테이프나 실리콘을 사용하세요.
O-링(예: N형 방수 커넥터)이 있는 방수 모델을 선택하십시오.

(7). 고주파 애플리케이션의 공진 문제
가능한 원인:
커넥터는 고주파수에서 기생 공진을 나타냅니다(예: 설계 결함).
커넥터와 PCB 레이아웃이 일치하지 않아 정재파가 발생합니다.

해결책:
더 높은 주파수(예: SMA 대신 2.92mm)를 지원하는 커넥터를 선택하십시오.
전송선 길이의 불연속성을 방지하기 위해 PCB 임피던스 매칭을 최적화합니다.

RF 동축 커넥터의 일반적인 문제 요약표:

5.RF 동축 커넥터의 유지 관리 표준
RF 동축 커넥터의 성능은 신호 전송 품질에 직접적인 영향을 미치므로 장기간 안정적인 작동을 보장하려면 정기적인 유지 관리가 필요합니다. 다음은 주요 유지 관리 표준 및 운영 사양입니다.

(1). 정기점검 및 청소
외관 검사: 커넥터 쉘이 변형, 균열 또는 부식(예: 녹, 산화)되었는지, 특히 금속 부품 및 밀봉 링이 있는지 확인하십시오.
접촉 표면 청소: 무수 알코올과 부직포를 사용하여 내부 도체와 핀을 청소하여 산화물 층, 먼지 또는 기름을 제거하십시오. 도금 손상을 방지하려면 연마재(예: 사포)를 사용하지 마십시오.
인터페이스 상태 확인: 수 커넥터와 암 커넥터가 헐거움이나 정렬 불량 없이 원활하게 연결되어 있는지 확인하십시오. 스레드 커넥터(예: SMA, N 유형)는 미끄러짐을 방지하기 위해 스레드가 손상되지 않았는지 확인해야 합니다.

청소 절차
전원 끄기 작동: 정전기 손상을 방지하려면 장치의 전원이 꺼져 있는지 확인하십시오.
물리적 청소: 에어건을 사용하여 큰 불순물을 제거한 후 알코올을 묻힌 면봉으로 접촉면을 부드럽게 닦아냅니다.
산화 처리: 코팅이 산화된 경우(예: 검게 변한 경우) 지우개 또는 전용 클리너로 가볍게 닦아주십시오.
건조: 잔류 알코올을 방지하기 위해 저온(60°C 이하)에서 자연 건조하거나 회전식 건조합니다.

(2). 전기적 성능 테스트
임피던스 매칭 검증: 네트워크 분석기 또는 TDR(시간 영역 반사계)을 사용하여 커넥터와 케이블의 임피던스 연속성을 감지하여 갑작스러운 변화가 없는지 확인합니다(VSWR ≤ 1.5가 가장 좋음). 삽입 손실 모니터링: 고주파 애플리케이션에는 신호 손실에 대한 정기적인 테스트가 필요합니다. 손실이 비정상적으로 증가하는 경우(예: 공칭 값의 20%를 초과하는 경우) 커넥터 또는 케이블 노화 문제를 확인해야 합니다. 차폐 효과 점검: RF 누출 테스터 또는 근거리장 프로브를 사용하여 커넥터 차폐 성능을 테스트하여 전자기 누출이 없는지 확인하십시오.

(3). 기계적 성능 유지
플러그인 및 인출 작업 사양: 거친 플러그인 및 인출을 피하십시오. 스냅온 커넥터(예: BNC)는 꺼내기 전에 클램프를 눌러야 합니다. 나사형 커넥터는 표준 토크(예: SMA에서는 0.5~0.8N·m 권장)에 따라 토크 렌치를 사용하여 조여야 합니다.
풀림 방지 조치: 진동 환경(예: 차량 장착 또는 공중 장비)에서는 나사식 커넥터에 풀림 ​​방지 접착제 또는 잠금 와셔를 장착해야 하며 조임 상태를 정기적으로 점검해야 합니다.
케이블 보호: 커넥터 솔더 조인트가 파손되거나 차폐층이 손상되는 것을 방지하려면 케이블을 과도하게 구부리지 마십시오(최소 굽힘 반경 ≥ 케이블 외경의 5배).

(4). 환경적응성 유지
방수 및 방습 처리: 실외 또는 습한 환경에서 사용되는 방수 커넥터(IP67 이상)는 씰링 링의 탄력성을 정기적으로 확인하고 노화 후 적시에 교체해야 합니다. 비방수 인터페이스는 실리콘 그리스로 코팅하여 보호 기능을 강화할 수 있습니다.
내식성 유지: 염수 분무, 산 및 알칼리 환경에서는 스테인레스 스틸 또는 금도금 쉘 커넥터를 사용하고 정기적으로 녹 방지제로 금속 표면을 닦으십시오. 온도 적응성: 고온 환경(예: 기지국 무선 주파수 장치)에서는 커넥터 유전체 재료(예: PTFE)가 변형되지 않도록 해야 합니다. 저온 환경(예: 북극 장비)에서는 플라스틱 부품이 부서지기 쉬운 균열을 방지하는 것이 필요합니다.

(5). 수명관리 및 교체주기
플러그인 수명 모니터링: 고주파 플러그인 및 탈거 횟수를 기록하고 수명이 가까워지면 미리 교체하십시오.
노후 부품 교체 : 접촉 불량, 차폐층 손상, 절연 성능 저하 등이 있을 경우 반드시 커넥터를 교체해야 하며, 수리 후 재사용은 금지됩니다.
예비 부품 표준화: 혼합 사용으로 인한 호환성 문제를 방지하려면 동일한 브랜드 및 모델 커넥터를 동일한 시스템에서 최대한 많이 사용해야 합니다.

RF 동축 커넥터 수명 관리 및 교체 주기표:

(6). 문서화 및 기록
유지 관리 로그: 간편한 추적 분석을 위해 각 검사 날짜, 테스트 데이터(예: VSWR, 삽입 손실) 및 교체 부품 모델을 기록합니다.
결함 사례 라이브러리: 일반적인 결함(예: 산화로 인한 높은 저항, 진동으로 인한 느슨함)을 요약하여 예방적 유지 관리 전략을 최적화합니다.

6.RF 동축 커넥터의 수명을 연장하는 방법
RF 동축 커넥터는 고주파 신호 전송을 위한 핵심 구성 요소이며 수명은 시스템 안정성에 직접적인 영향을 미칩니다. 합리적인 선택, 설치, 사용 및 유지 관리를 통해 서비스 수명을 연장할 수 있습니다.

(1). 올바른 선택 및 매칭
주파수 및 전력 일치: 시스템의 작동 주파수 및 전력 요구 사항을 충족하는 커넥터를 선택합니다(예: 5G 기지국에는 N형이 선호되고 고주파 테스트에는 SMA가 선호됩니다).
임피던스 일관성: 신호 반사로 인한 성능 저하를 방지하려면 커넥터, 케이블 및 장비의 임피던스가 일관성(일반적으로 50Ω 또는 75Ω)인지 확인하십시오.
환경 적응성: 실외 또는 열악한 환경(고온, 염수 분무, 진동)의 경우 방수(IP67), 부식 방지(금도금 스테인리스 스틸) 또는 강화 커넥터를 선택해야 합니다.

(2). RF 동축 커넥터의 표준 설치
1) 설치 전 준비
커넥터와 케이블의 호환성을 확인하십시오.
커넥터 모델(예: SMA, Type N)이 케이블 유형(예: RG-58, LMR-400)과 호환되는지 확인하세요.
임피던스(50Ω/75Ω), 주파수 범위 및 전력 처리가 요구 사항을 충족하는지 확인하십시오.
구성 요소 무결성을 확인하십시오.
커넥터 하우징, 나사산, 핀에 변형, 균열 또는 산화가 있는지 검사하십시오.
케이블 쉴드가 손상되지 않았는지, 내부 도체가 구부러지거나 부러지지 않았는지 확인하십시오.
접촉 부품을 청소하십시오.
무수 알코올과 부직포를 사용하여 내부 도체와 잭을 청소하여 오일, 먼지 또는 산화 물질을 제거하십시오.
금/은 도금 접점을 긁을 때 사포나 단단한 물체를 사용하지 마십시오.

2) 커넥터 및 케이블 조립 사양
케이블 피복 제거 및 전처리
전용 피복 제거 도구를 사용하여 케이블 재킷, 쉴드 및 절연체를 커넥터에 필요한 길이만큼 피복을 벗깁니다.
내부 도체의 길이가 적절한지 확인하고 과도한 길이(예: 굽힘) 또는 과도한 길이(예: 접촉 불량)를 피하십시오. 납땜 또는 압착 작업
납땜 커넥터:
과열 및 유전체 손상을 방지하기 위해 항온 납땜 인두(권장 온도: 300-350°C)를 사용하고 신속하게 납땜을 완료하십시오.
솔더 조인트는 단락이나 임피던스 변화를 방지하기 위해 매끄럽고 버가 없어야 합니다.
압착 커넥터:
적합한 압착 도구를 사용하여 압착 압력을 균일하게 하고 실드와 하우징 사이의 접촉을 확보하십시오.
조립 후 검사:
멀티미터를 사용하여 연속성을 확인하고 단락이나 파손이 없는지 확인하십시오.
케이블을 가볍게 당겨 커넥터와 케이블의 기계적 안정성을 확인하십시오.

3) 커넥터 도킹 및 고정
정렬 및 결합: 비뚤어진 삽입으로 인해 핀이 구부러지거나 손상되지 않도록 암수 커넥터가 엄격하게 정렬되었는지 확인하십시오.
푸시온 커넥터(예: BNC)는 딸깍 소리와 함께 잠겨야 합니다. 나사형 커넥터(예: SMA)는 조이기 전에 수동으로 조여야 합니다. 스레드 커넥터 조이기
토크 렌치를 사용하여 표준 토크로 조이십시오(예):
SMA 커넥터: 0.5-0.8 N·m
N형 커넥터: 1.0~1.5N·m
스레드가 손상되거나 미디어가 변형되지 않도록 너무 세게 조이지 마십시오.
풀림 방지 조치
진동 환경(예: 차량 또는 항공기에 사용되는 환경)에서는 나사식 커넥터에 스프링 와셔 또는 풀림 방지 접착제를 장착해야 합니다.
스냅온 커넥터(예: BNC)는 풀림 방지 테이프로 감아 고정력을 높일 수 있습니다.

4) 사용시 주의사항
플러그인 및 분리 절차
전원이 켜져 있는 동안에는 플러그를 꽂거나 뽑지 마십시오. 고주파 신호로 인해 아크가 발생하고 접촉 표면이 손상될 수 있습니다.
플러그를 뽑을 때: 스냅온 커넥터의 경우 클램프를 세게 누르십시오. 나사형 커넥터의 경우 분리하기 전에 완전히 느슨하게 하십시오.
기계적 스트레스를 피하십시오
케이블을 배선할 때 커넥터 베이스에 응력이 가해지지 않도록 굽힘 반경(케이블 직경의 5배 이상)을 허용하십시오.
케이블 타이나 클램프를 사용하여 케이블이 흔들리지 않도록 고정하세요. 환경 적응성
습기가 많은 환경: 방수 커넥터(IP67)를 설치한 후 밀봉 링이 단단히 조여졌는지 확인하십시오.
고온 환경: 커넥터가 과도한 온도에 장기간 노출되지 않도록 하십시오(예: PTFE 유전체는 165°C로 제한됨).

5) 설치 후 검증 및 테스트
전기 성능 테스트
네트워크 분석기를 사용하여 정재파 비율(VSWR)을 측정합니다. 정상 값은 ≤1.5여야 합니다.
삽입 손실을 측정합니다. 이상이 있을 경우 접촉 불량이나 케이블 손상 여부를 확인하세요.
기계적 안정성 검사
커넥터를 가볍게 흔들어 헐거움이나 이상한 소음이 없는지 확인하십시오.
진동 환경에서 진동 테스트(예: 5~500Hz 주파수 스윕)를 수행합니다.

(3). 정기적인 청소 및 유지관리
접촉면 청소 : 내부 도체와 핀을 무수 알코올과 부직포로 정기적으로 청소하여 산화물 층이나 먼지를 제거하십시오. 금/은 도금의 손상을 방지하려면 연마재(예: 사포)를 사용하지 마십시오. 밀봉 상태를 확인하십시오. 방수 커넥터는 O-링이나 밀봉재의 노후화 여부를 정기적으로 확인하고 필요한 경우 교체해야 합니다. 차폐층 검사: 전자기 간섭(EMI)이 신호 품질에 영향을 미치지 않도록 케이블 차폐층이 손상되지 않았는지 확인하십시오.

(4). 환경 피해 방지
습기 및 내식성:
금도금 또는 스테인리스 스틸 쉘 커넥터는 습하거나 염수 분무 환경에서 사용해야 하며 정기적으로 녹 방지제를 도포해야 합니다.
비방수 커넥터는 열수축 튜브나 방수 테이프로 일시적으로 보호할 수 있습니다.
온도 관리:
고온 환경(예: 기지국 무선 주파수 장치)에서는 커넥터 유전체 재료(예: PTFE)가 변형되지 않는지 확인하십시오.
극저온 환경(예: 북극 장비)에서는 플라스틱 부품이 부서지기 쉬운 균열을 피하십시오.

(5). 합리적인 사용과 생활관리
빈번한 연결 및 분리 감소:
고주파수 연결 및 분리 시나리오(예: 테스트 장비)의 경우 수명이 긴 모델(예: 5000회 이상 SMA 연결 및 분리)을 선택하십시오.
필요한 경우 어댑터나 연장 케이블을 사용하여 메인 커넥터를 연결하고 분리하는 횟수를 줄이세요.
주기적인 성능 테스트:
네트워크 분석기를 사용하여 VSWR(정재파비) 및 삽입 손실을 감지하고, 이상이 있는 경우 적시에 교체하십시오.
예비 부품 교체 전략:
공칭 탈착 수명(예: SMA 5000회)에 가까워지거나 접촉 불량이 발생하는 경우 미리 교체하십시오.

(6) 고장 예방
다른 브랜드를 혼합하지 마십시오.
공차 불일치로 인한 마모를 방지하려면 동일한 시스템에서 동일한 커넥터 모델을 사용해 보십시오.
유지 관리 로그를 유지합니다.
각 유지보수 시간, 테스트 데이터, 교체 기록을 기록하여 수명 추세 분석을 용이하게 합니다.

7.RF 동축 커넥터 자주 묻는 질문(FAQ)
(1). 커넥터의 접촉이 불량한 이유는 무엇입니까?
가능한 이유: 핀 산화 또는 오염(알코올로 청소). 나사산이 조여지지 않았습니다(SMA에는 0.5~0.8N·m 토크가 필요함). 기계적 손상(핀이 구부러진 경우 교체해야 함)

(2). 과도한 신호 손실을 방지하는 방법은 무엇입니까?
임피던스 일관성을 확인하십시오(50Ω/75Ω은 혼합하지 않음). 저손실 케이블(예: LMR-400)을 선택하십시오. 산화를 방지하려면 접촉면을 정기적으로 청소하십시오. (3). 다른 브랜드의 커넥터를 혼합할 수 있습니까? 권장하지 않습니다! 다양한 브랜드 간의 공차 차이로 인해 다음이 발생할 수 있습니다. 핀 접촉 불량. 임피던스 불연속성(신호 반사). 기계적 강도 감소(실 미끄러짐 등)

(3). 고온 환경용 커넥터를 선택하는 방법은 무엇입니까?
유전체 재료로 고온 내성 PTFE를 선택하십시오(165℃로 제한). 스테인레스 스틸 또는 금도금 금속 쉘을 사용하십시오. 플라스틱 부품을 피하십시오(변형되기 쉬움).

(4) RF 동축 커넥터를 선택하는 방법은 무엇입니까?
다음 요소를 고려해야 합니다.
주파수 범위: BNC(<4GHz), SMA(<18GHz), N형(<11GHz), 2.92mm(<40GHz).
임피던스 매칭: 50Ω(통신 시스템) 또는 75Ω(비디오 전송).
전력 용량: 고전력의 경우 N형 또는 7/16형을 선택합니다.
환경 요구 사항: 옥외용 방수 유형(IP67), 군용으로 부식 방지 금도금 유형.

(5) 커넥터 고장을 감지하는 방법은 무엇입니까?
육안 검사: 산화, 변형, 균열.
멀티미터 테스트: 전도성 및 절연 저항.
네트워크 분석기: VSWR 및 삽입 손실을 측정합니다.
빠른 문제 해결 가이드:

(6). VSWR(정재파 비율)이 너무 높은 이유는 무엇입니까?
커넥터와 케이블 임피던스가 일치하지 않습니다.
연결이 완전히 연결되지 않았습니다(공극이 있음).
케이블이나 커넥터가 내부적으로 손상되었습니다.
