RF 동축 어댑터의 기능은 무엇입니까?

무선 주파수(RF) 시스템에서는 신호 전송의 안정성과 일관성이 매우 중요합니다. 통신 장비, 테스트 장비, 무선 전송 시스템, 실험실 RF 측정 플랫폼 등 모두 다양한 동축 커넥터를 사용합니다. 그러나 실제 엔지니어링에서는 서로 다른 장치가 서로 다른 인터페이스 유형을 사용하는 경우가 많으므로 신호 품질을 연결, 변환 및 유지할 수 있는 핵심 구성 요소가 필요합니다. RF 동축 어댑터 . 그렇다면 RF 동축 어댑터의 기능은 정확히 무엇입니까? RF 시스템에서 어떤 역할을 합니까?

1. 기본 기능 RF 동축 어댑터
RF 동축 어댑터의 주요 기능은 다양한 유형의 RF 커넥터 간의 안정적인 변환 및 연결을 가능하게 하는 것입니다. 예를 들어, 일부 기기는 N형 인터페이스를 사용하는 반면 장치는 SMA 인터페이스를 사용합니다. 이러한 경우 원활한 상호 연결을 위해 N-SMA RF 어댑터가 필요합니다.

일반적인 연결 방법은 다음과 같습니다.

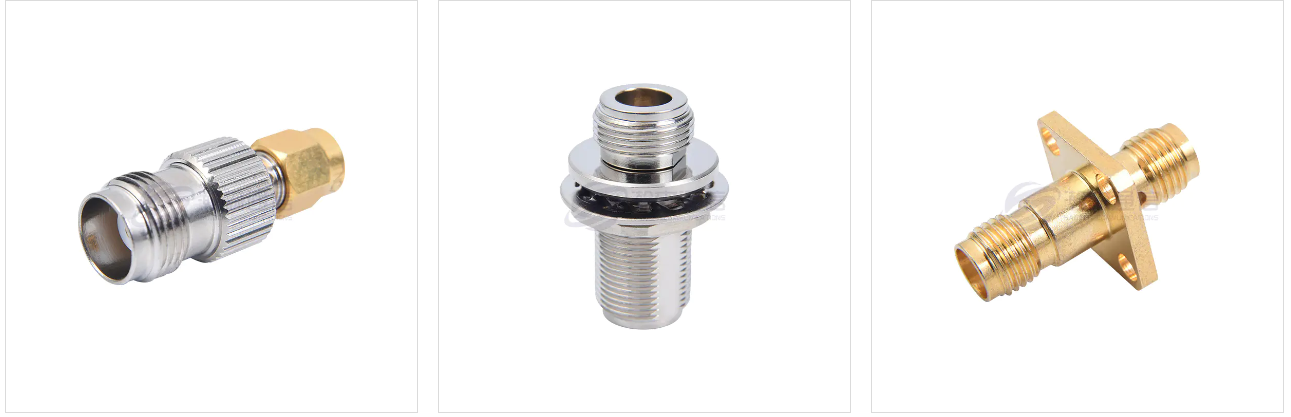

SMA-N, BNC-TNC, SMA-UHF 등과 같은 다양한 유형의 인터페이스 간 적응
SMA 암 - SMA 암, SMA 수 - SMA 수 등 다양한 유형의 인터페이스 간 조정
정밀 인터페이스와 표준 인터페이스 간의 연결: 고주파 측정 요구 사항을 충족합니다.

이러한 유연성은 시스템 호환성을 크게 향상시켜 전체 배선이나 포트를 교체할 필요를 없애고 비용을 절감하고 효율성을 높입니다.

2. 안정적인 RF 신호 전송 보장
많은 사람들은 어댑터가 단순히 "물리적 커넥터"일 뿐이라고 잘못 생각하지만 실제로는 전기적 특성이 시스템 신호 품질에 상당한 영향을 미칩니다. 고품질 RF 어댑터는 다음을 수행할 수 있습니다.

(1) 일관된 특성 임피던스 유지
대부분의 RF 시스템은 50옴 특성 임피던스를 사용합니다. 어댑터 임피던스가 일치하지 않으면 반사가 증가하고 VSWR이 높아져 신호 무결성에 영향을 미칩니다.

(2) 삽입 손실 감소
고품질 어댑터는 일반적으로 삽입 손실이 매우 낮아 고주파 전송 중 신호 감쇠를 최소화합니다.

(3) 광대역 전송능력 유지
RF 동축 어댑터는 일반적으로 DC에서 수 GHz, 수십 GHz 또는 더 높은 주파수까지의 신호를 지원하며 이는 마이크로파 테스트 시나리오에 특히 중요합니다.

따라서 좋은 RF 어댑터는 연결을 완성할 뿐만 아니라 정확하고 안정적인 신호 전송을 보장합니다.

3. 유연성 및 확장성 강화
스펙트럼 분석기, 네트워크 분석기, 전력계 등의 RF 테스트 장비는 다양한 포트 유형을 사용합니다. RF 동축 어댑터를 사용하면 엔지니어는 다음을 수행할 수 있습니다.
인터페이스를 빠르게 변환하여 준비 시간을 단축합니다.
프로브, 부하, 교정 구성 요소 및 기타 중요한 장비를 쉽게 연결합니다.
복잡한 테스트 시나리오에서 연결 경로를 유연하게 구성합니다.
잦은 케이블 또는 커넥터 교체로 인한 마모 및 파손을 방지하십시오.
실험실 테스터에게 RF 어댑터는 거의 필수 도구입니다. 효율적인 테스트는 이들 없이는 불가능합니다.

4. 장비 마모 감소 및 커넥터 수명 보호
많은 고급 테스트 장비에는 매우 비싼 RF 포트가 있으며 자주 연결하고 분리하면 마모가 발생할 수 있습니다. RF 동축 어댑터를 사용하면 "보호 인터페이스" 역할을 하여 값비싼 장치 포트보다는 저렴한 어댑터에 마모가 집중됩니다.

예를 들면:
장기적인 보호를 위해 네트워크 분석기에 SMA 어댑터 설치
고주파 프로브를 전환할 때 고정밀 어댑터를 사용하면 손상 위험을 줄일 수 있습니다.
이는 장비 수명을 연장할 뿐만 아니라 유지 관리 비용도 절감합니다.

겉으로는 작은 커넥터처럼 보이지만 RF 동축 어댑터는 RF 시스템에서 중요한 역할을 합니다. 인터페이스 호환성을 보장할 뿐만 아니라 신호 품질을 보장하고 장치 포트를 보호하며 테스트 효율성을 향상시켜 다양한 RF 시스템에 없어서는 안될 기본 구성 요소입니다.
