SMA 커넥터를 설치할 때 가장 흔히 저지르는 실수는 무엇입니까?

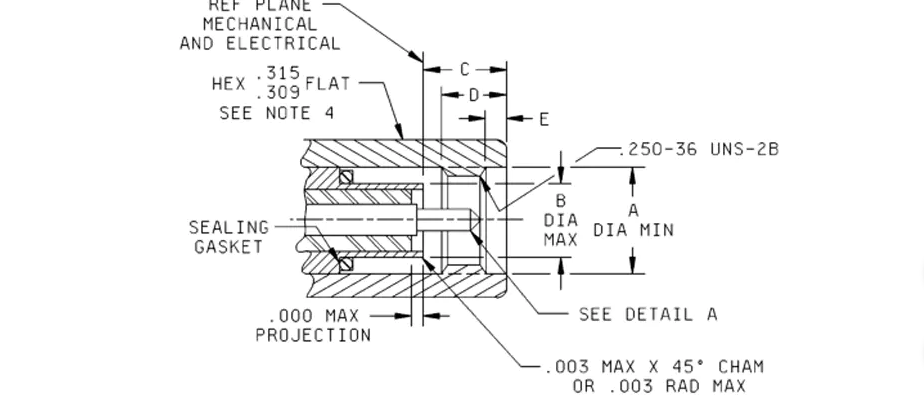

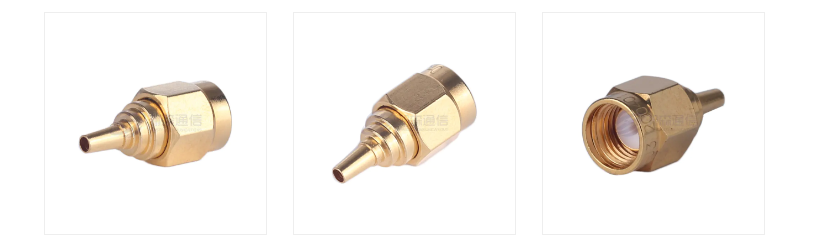

SMA 커넥터 통신 장비, 마이크로파 시스템, 안테나, 테스트 장비, GPS, 레이더 및 기타 고주파 시스템에 널리 사용되는 RF 애플리케이션에서 가장 일반적이고 널리 사용되는 동축 커넥터 중 하나입니다. SMA 커넥터의 구조는 단순해 보이지만 설치나 연결 시 작은 실수라도 신호 감쇠, VSWR 증가, 접촉 불량, 심지어 장비 오작동으로 이어질 수 있습니다. 따라서 SMA 커넥터를 올바르게 설치하는 것이 중요합니다.

1. 잘못된 조임 토크
많은 사용자는 SMA 커넥터를 설치할 때 일반적인 오해에 빠지게 됩니다. 그냥 아무렇게나 조이거나 "매우 조여질" 때까지 강제로 조인다는 것입니다. 두 가지 접근 방식 모두 문제가 발생합니다.

충분히 조이지 않으면 접촉 불량과 불안정한 연결이 발생하여 신호가 간섭을 받기 쉽습니다. 특히 진동 환경에서는 SMA 헤드가 점차 느슨해져 반사가 증가하고 신호 중단까지 발생합니다. 너무 세게 조이면 내부 코어가 손상되고 나사산이 변형되며 유전체 구조가 손상되어 되돌릴 수 없는 성능 저하가 발생합니다.

올바른 절차는 토크 렌치를 사용하여 약 0.8N·m의 표준 토크로 조이는 것입니다. 이는 구조적 손상을 방지하는 동시에 안전한 접촉을 보장하므로 전문적인 RF 설치를 위한 필수 도구입니다.

2. 중앙 도체의 정렬 불량
SMA 커넥터는 중앙 도체(핀 또는 소켓)가 매우 작은 정밀 RF 커넥터입니다. 결합 중 정렬 불량 및 강제 삽입으로 인해 핀이 휘거나 소켓이 변형되기 쉽습니다. 이러한 유형의 손상은 복구가 불가능한 경우가 많으며 육안으로는 보이지 않을 수 있지만 다음과 같은 직접적인 원인이 됩니다.
VSWR 증가
신호 손실 증가
불안정한 접촉
삽입과 제거의 어려움
신호 수명이 크게 단축됨
특히 테스트 장비나 고주파 시스템에서 이러한 손상은 전체 링크 성능을 저하시키고 문제 해결이 어렵습니다.

올바른 절차는 도체를 조심스럽게 정렬하고 부드럽게 삽입한 다음 토크 렌치로 고정하는 것입니다. 절대로 무차별 대입을 사용하지 마십시오.

3. 손으로 조이면 금속 파편과 산화물이 인터페이스에 유입됩니다.
많은 엔지니어는 특히 빈번한 테스트 중에 습관적으로 SMA 커넥터를 손으로 조입니다. 이로 인해 토크가 부족할 뿐만 아니라 먼지, 금속 부스러기, 피부 유분 등의 오염 물질이 쉽게 유입됩니다. 이러한 작은 입자는 접촉 저항을 증가시키고 금도금을 손상시켜 신호 감쇠를 증가시킬 수 있습니다.

고주파 커넥터에서는 아주 작은 불순물이라도 성능 변동을 일으킬 수 있습니다. 따라서 다음이 필수적입니다.
손으로 조이지 마십시오(초기 위치 조정 시 가볍게 조이십시오).
설치하기 전에 보풀이 없는 천이나 알코올 면봉으로 연결 표면을 청소하십시오.
맨손으로 전도성 표면을 만지지 마십시오.
올바른 청소 습관은 커넥터의 수명을 크게 연장할 수 있습니다.

4. SMA 수형 및 암형 커넥터 유형 혼합
SMA 커넥터 인터페이스는 RP-SMA, SMB, SMC 및 N 유형과 같은 다른 RF 인터페이스와 모양이 매우 유사합니다. 많은 사람들이 외관을 기준으로 판단하므로 호환되지 않는 인터페이스를 강제로 연결하여 다음과 같은 원인이 될 수 있습니다.
손상된 스레드
부러진 센터 핀
변형된 내부 구멍
완전한 성능 실패

SMA와 RP-SMA(역극성 SMA)는 특히 혼동되기 쉽습니다. 비슷해 보이지만 내부 구조가 다릅니다. 강제로 연결하면 신호 전송이 차단될 뿐만 아니라 장치 인터페이스가 손상될 수도 있습니다.

연결하기 전에 항상 다음을 확인하세요.
표준 SMA 커넥터입니까?
커넥터 종류가 맞나요?
장치 포트와 호환됩니까?
주파수 요구 사항을 충족합니까(표준 SMA 커넥터와 정밀 SMA 커넥터 간에 차이가 있음)?

부적절한 작동으로 인해 값비싼 장비가 손상되지 않도록 하십시오.

5. 연결 케이블을 과도하게 구부리면 임피던스 불연속이 발생합니다.
SMA 커넥터를 설치할 때 발생하는 많은 문제는 실제로 커넥터 자체에서 발생하는 것이 아니라 설치 중 케이블이 잘못 구부러져 발생하기 때문입니다. 동축 케이블은 굽힘 반경에 매우 민감합니다. 너무 급하게 구부리면 다음과 같은 결과가 발생합니다.
임피던스 불연속성
신호 반사 증가
케이블 손실 증가
즉각적인 테스트 결과.

이러한 문제는 고주파수(6GHz 이상) 애플리케이션에서 특히 두드러집니다.

권장 지침:
굽힘 반경 ≥ 케이블 직경의 5배
연결점 근처에서 구부리지 마십시오.
케이블에 장력이나 비틀림을 가하지 마십시오.
이렇게 하면 안정적인 전송 성능이 유지됩니다.

6. 빈번한 결합 및 분리로 인해 마모가 발생합니다.
SMA 커넥터의 이론적 수명은 일반적으로 약 500회의 결합 및 분리 주기이지만, 많은 테스트 환경에서는 하루에 수십 번의 결합 및 분리 주기가 포함될 수 있습니다. 장기간 반복 사용하면 금도금 마모가 발생할 수 있습니다. 증가된 접촉 임피던스; 블레이드 변형; 중앙 도체의 느슨함은 신호 안정성에 영향을 미치고 심지어 오류를 증가시킵니다.

솔루션에는 다음이 포함됩니다. 고주파 테스트 환경에서 보호 어댑터(SMA 보호기) 사용; 테스트 케이블을 정기적으로 교체합니다. 커넥터 접촉 임피던스의 변화를 모니터링합니다. 이를 통해 귀중한 장비의 인터페이스 수명을 크게 연장할 수 있습니다.

SMA 커넥터를 설치하는 것은 간단하지만 모든 세부 사항은 신호 품질에 직접적인 영향을 미칩니다. 표준 절차를 따르고 올바른 도구를 사용하면 안정적인 연결, 안정적인 성능 및 더 긴 장비 수명이 보장됩니다.
