SMA, BNC, N, TNC 및 MMCX 어댑터 중에서 선택하는 방법은 무엇입니까?

빠른 답변: 어느 것 RF 어댑터 귀하의 응용 분야에 맞게 선택하려면

짧은 대답은 다음과 같습니다. 커넥터 선택은 주파수 범위, 전력 처리, 결합 속도 및 사용 가능한 패널 공간에 따라 결정됩니다. . SMA는 최대 18GHz의 범용 테스트 및 측정 작업에 적합하고, BNC는 빠른 연결 저주파 테스트 벤치 및 비디오 신호 작업에 적합하며, N 유형은 고전력 실외 및 기지국 작업을 다루고, 티앤씨는 모바일 및 항공우주 플랫폼을 위한 내진동 스레드 커플링을 추가하고, MMCX는 보드 공간이 제한된 곳에서 컴팩트한 내부 연결을 제공합니다.

RF 동축 어댑터는 두 개의 장비 또는 두 개의 케이블 어셈블리가 서로 다른 커넥터 제품군, 서로 다른 성별 또는 서로 다른 장착 스타일을 사용할 때마다 간격을 메워줍니다. 케이블 어셈블리나 커넥터화된 장비를 교체하는 대신 단일 어댑터로 몇 초 만에 호환성을 복원합니다. 아래 섹션에서는 각 커넥터 제품군의 작동 방식, 수-암 RF 동축 어댑터가 일반적으로 적용되는 방식, 4홀 플랜지 어댑터가 패널 실장 설계에 적합한 위치를 다룹니다.

정말 RF 동축 어댑터 실제로는

RF 동축 어댑터는 직접 결합되지 않는 두 개의 동축 인터페이스를 결합하는 데 사용되는 짧고 견고한 커넥터 본체입니다. 커넥터 성별을 변경하거나, 커넥터 제품군을 변경하거나, 임피던스 인터페이스를 변경하거나, 단순히 커넥터 방향을 직선에서 직각으로 확장할 수 있습니다. 어댑터를 통한 신호 경로가 매우 짧기 때문에 잘 만들어진 어댑터는 전체 교체 케이블을 사용하는 것과 비교하여 작고 예측 가능한 삽입 손실 및 반사량만 추가합니다.

수-암 RF 동축 어댑터는 주문 제작된 맞춤형 케이블 어셈블리가 필요 없이 수 종단 케이블을 다른 수 종단 장치에 연결하거나 암 벌크헤드 잭이 암 종단 케이블을 수용할 수 있도록 해주기 때문에 벤치나 필드 키트에서 엔지니어가 찾는 가장 일반적인 구성입니다. 성별 교환기, 제품군 변환기 및 직각 어댑터가 함께 테스트 실험실, 통신 설치 및 생산 라인에 사용되는 어댑터의 대부분을 구성합니다.

SMA, BNC, N, 티앤씨 및 MMCX 커넥터 제품군 비교

각 커넥터 제품군은 주파수 범위, 물리적 크기 및 결합 방법의 다양한 균형을 중심으로 설계되었습니다. 아래 표에는 제품군 간 커넥터나 RF 동축 어댑터를 지정할 때 엔지니어가 고려하는 실질적인 차이점이 요약되어 있습니다.

그림 1: 표준 상용 등급 커넥터에 대해 일반적으로 참조되는 상위 주파수 정격. N 및 SMA 인터페이스의 정밀 버전은 더욱 확장될 수 있습니다.

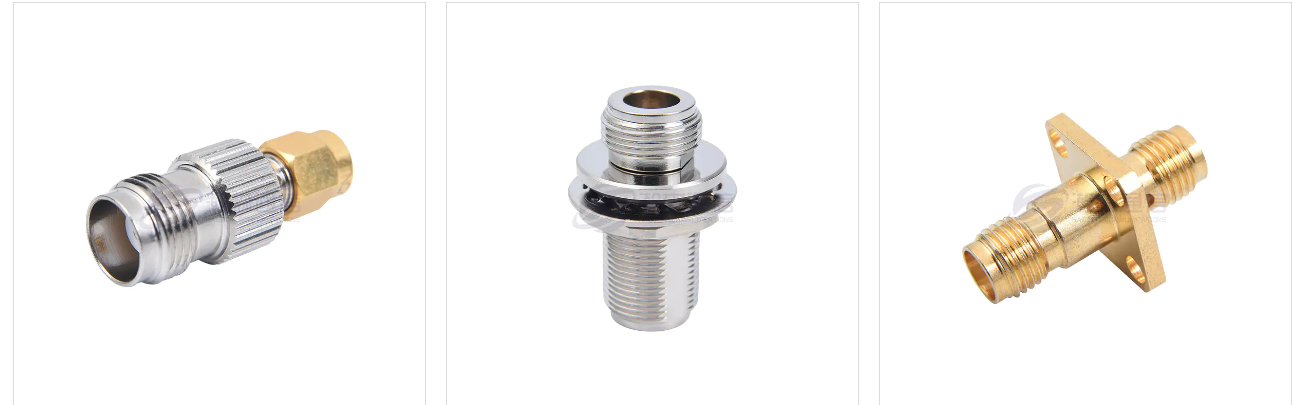

일반적인 남성-여성 RF 동축 어댑터 변환

대부분의 현장 키트와 연구실 서랍에는 대부분의 불일치 상황을 처리하는 핵심 변환 어댑터 세트가 포함되어 있습니다. 어떤 조합으로 어떤 문제가 해결되는지 알면 케이블이 계측기 포트와 결합되지 않을 때 시간이 절약됩니다.

SMA 암-SMA 수 어댑터

이는 동일한 커넥터 제품군 내의 순수 젠더 변환기로, 두 개의 수 종단 케이블을 연결해야 할 때마다 또는 암 잭이 수 인터페이스를 제공해야 할 때마다 사용됩니다. SMA 기반 테스트 설정에서 가장 자주 비축되는 어댑터 중 하나입니다.

SMA-BNC 어댑터

SMA-BNC 어댑터를 사용하면 테스트 중인 무선 모듈이나 안테나를 범용 실험실 장비로 이동할 때 일반적으로 필요한 베이요넷 BNC 포트가 장착된 벤치 장비에 작은 스레드 SMA 케이블을 직접 연결할 수 있습니다.

SMA-N 어댑터

SMA-N 어댑터는 소형 SMA 종단 장비를 N형 안테나 피드 라인 또는 기지국 하드웨어에 연결합니다. 이는 휴대용 또는 벤치탑 테스트 장비를 실외 인프라에 연결할 때 자주 요구되는 사항입니다.

SMA-TNC 어댑터

SMA-TNC 어댑터는 차량이나 항공 플랫폼의 진동 저항을 위해 종종 선택되는 스레드형 TNC 포트가 있는 장치가 SMA 종단 테스트 케이블 또는 모듈과 인터페이스해야 할 때마다 유용합니다.

SMA-MMCX 어댑터

SMA-MMCX 어댑터는 모듈 연결을 다시 납땜할 필요 없이 GPS 및 무선 모듈에서 일반적으로 사용되는 소형 내부 MMCX 피그테일을 외부 SMA 종단 안테나 또는 테스트 케이블에 연결합니다.

주파수 성능 및 삽입 손실 동작

신호 경로에 삽입된 모든 어댑터는 약간의 삽입 손실을 추가하며 일반적으로 주파수가 증가함에 따라 손실도 증가합니다. 잘 만들어진 정밀 어댑터는 일반적으로 정격 상위 주파수 근처에서도 손실을 0.5데시벨 미만으로 추가합니다. 그러나 정확한 수치는 커넥터 형상, 도금 품질 및 결합 부품 간의 기계적 적합성에 크게 좌우됩니다.

그림 2: 일반적인 정밀 RF 동축 어댑터에서 주파수에 따라 증가하는 삽입 손실에 대한 일반적인 참조 추세.

반사 손실은 관련 패턴을 따릅니다. 결합 인터페이스의 임피던스 불연속성은 파장이 짧아짐에 따라 비례적으로 더 중요해지기 때문입니다. 이것이 정밀 등급 커넥터가 동일한 공칭 주파수 등급의 상용 등급 부품보다 더 엄격한 기계적 허용 오차를 유지하는 한 가지 이유입니다.

커넥터 유형에 따른 전력 처리 차이점

물리적 크기는 주파수 범위를 구동하는 만큼 전력 처리를 구동하므로 이 비교에서 가장 큰 커넥터인 N 유형도 가장 높은 일반 전력 정격을 제공합니다. 중앙 핀 직경과 유전체 간격은 가열이나 아크가 문제가 되기 전에 인터페이스가 전달할 수 있는 전류와 전압의 양을 설정합니다.

그림 3: 고정된 저주파 지점의 일반 기준 전력 수치입니다. 실제 등급은 주파수가 증가함에 따라 떨어지고 특정 부품 설계에 따라 달라집니다.

4홀 플랜지 어댑터 장착 및 패널 애플리케이션

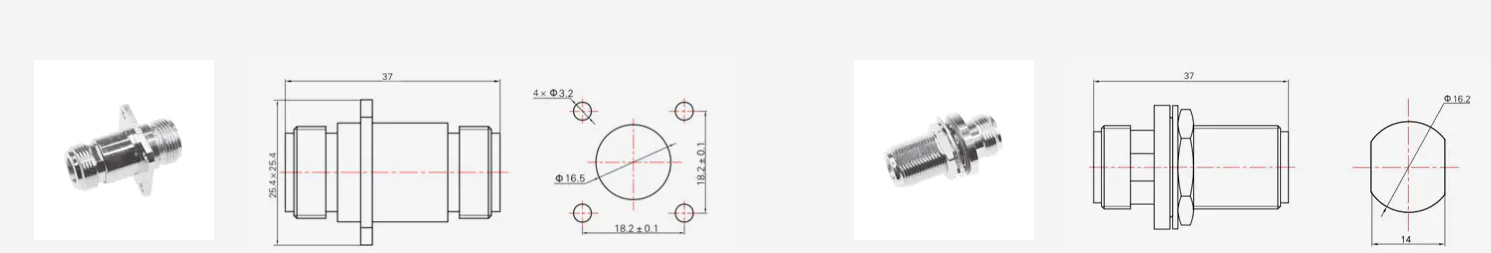

4홀 플랜지 어댑터는 단순한 나사산 너트가 아닌 4개의 나사 구멍이 있는 정사각형 또는 직사각형 플랜지 주위에 구축된 패널 마운트 또는 벌크헤드 스타일 어댑터입니다. 이 장착 스타일은 커넥터가 장비 인클로저 벽, 기지국 캐비닛 또는 항공기 격벽을 통과해야 할 때 진동에 강한 고정 지점을 제공합니다.

엔지니어가 벌크헤드 너트 대신 플랜지 마운트를 선택하는 이유

벌크헤드 너트 스타일 커넥터는 단일 중앙 스레드와 잠금 너트를 사용합니다. 이는 일반 인클로저에 잘 작동하지만 반복되는 결합 주기에서 약간 회전할 수 있습니다. 4홀 플랜지 어댑터는 4개의 패스너에 기계적 부하를 분산시켜 커넥터 본체를 제자리에 고정하고 반복적인 케이블 연결 및 분리 주기 중에 내부 접점의 변형을 줄여줍니다.

일반적인 플랜지 마운트 애플리케이션

• 기지국 및 중계기 캐비닛 피드스루 패널
• 테스트 장비 전면 및 후면 패널 커넥터
• 항공우주 및 방위 인클로저 격벽 연결
• 고정, 비회전 포트가 필요한 의료 장치 하우징

플랜지 스타일은 대부분의 커넥터 제품군에서 사용할 수 있으므로 해당 패널의 주파수 및 전력 요구 사항에 따라 SMA, N 유형 또는 TNC 인터페이스에 4홀 플랜지 어댑터를 지정할 수 있습니다.

실제 선택 요소에 따른 SMA, BNC 및 N 유형 비교

주파수 범위만으로는 결정을 내릴 수 없는 경우 엔지니어는 연결 속도, 기계적 내구성 및 사용 가능한 장착 공간을 서로 비교하는 경우가 많습니다. 아래 비교에서는 일반적인 기준 척도에서 5가지 실제 요소에 걸쳐 SMA, BNC 및 N 유형을 정렬합니다.

그림 4: 일반적인 5점 엔지니어링 기준 척도에서 5가지 실제 요소에 대한 상대적 비교.

BNC는 벤치에서 자주 연결되고 연결이 끊어지는 장비에 적합한 총검형 빠른 잠금 동작으로 인해 연결 속도에서 좋은 점수를 받았습니다. N 유형은 더 높은 전력 처리 및 더 강한 진동 저항을 위해 연결 속도를 교환하므로 실외 안테나 피드 라인의 표준 선택으로 남아 있습니다. SMA는 그 사이에 위치하여 더 낮은 전력 처리 비용으로 넓은 주파수 범위와 작은 설치 공간을 제공합니다.

재료, 도금 및 수동 상호 변조 고려 사항

커넥터 본체 재질과 도금 품질은 기계적 내구성과 전기적 성능 모두에 직접적인 영향을 미칩니다. 금 또는 은 도금 중앙 접점이 있는 황동 본체는 SMA, N 유형 및 TNC 어댑터 전반에 걸쳐 일반적으로 선택됩니다. 금 도금은 접점 표면의 산화에 저항하고 황동은 반복되는 스레딩 주기에 안정적인 기반을 제공하기 때문입니다.

통신 기지국 및 중계기 응용 분야에서는 기계적 연결이 불량하거나 도금이 일관되지 않으면 인접 채널을 방해하는 원치 않는 상호 변조 제품이 생성될 수 있으므로 수동 상호 변조 성능이 특히 중요한 문제가 됩니다. 이 부문을 담당하는 제조업체는 일반적으로 부품이 고객에게 배송되기 전에 표준 네트워크 분석기 스윕과 함께 패시브 상호 변조 분석기에서 완성된 어댑터를 테스트합니다.

스테인레스 스틸 대 황동 바디

스테인레스 스틸 본체는 해안 또는 해양 배치와 습도 및 염분에 노출된 실외 기지국 현장에 부식 방지 기능을 추가하는 반면, 황동 본체는 내부식성보다 무게와 가공 비용이 더 중요한 일반 실내 및 연구실 환경을 위한 표준 선택으로 남아 있습니다.

RF 어댑터 제조업체 또는 공급업체와 협력

RF 어댑터 제조업체를 선택하려면 데이터시트의 부품 번호보다 더 많은 것을 확인해야 합니다. 테스트 기능, 도금 일관성 및 맞춤형 RF 어댑터 요청 지원 능력은 모두 공급업체가 특정 프로젝트의 주파수, 전력 및 장착 요구 사항을 얼마나 안정적으로 충족할 수 있는지를 결정합니다.

Ningbo Hanson Communication Technology Co., Ltd.는 생산 단계를 별도의 공급업체에 아웃소싱하는 대신 자체 가공, 전기 도금 및 조립 작업장을 운영하는 RF 어댑터 공장의 한 예입니다. 이 회사는 RF 동축 커넥터, 어댑터, 고주파 케이블 어셈블리 및 낮은 상호변조 케이블 어셈블리에 중점을 두고 있으며 안정적인 공급업체 네트워크와 협력하여 자체 생산을 지원합니다. 이러한 종류의 제조업체가 제공하는 제품은 배송된 모든 부품의 일관된 전기적 성능이 기계적 적합성만큼 중요한 분야인 통신 기지국, 항공우주 장비 및 의료 장치 하우징 전반에 걸쳐 일반적으로 사용됩니다.

RF 어댑터 공급업체를 평가할 때 엔지니어는 일반적으로 공장이 특정 도면이나 샘플을 기반으로 구축된 OEM RF 어댑터 프로그램을 지원할 수 있는지, 완성된 부품 검증에 네트워크 분석기 또는 패시브 상호 변조 테스터와 같은 내부 테스트 장비를 사용할 수 있는지, 그리고 공급업체가 표준 카탈로그 구성을 벗어나는 맞춤형 RF 어댑터 요청을 어떻게 처리하는지 묻습니다. 자체 가공 및 도금 작업장을 운영하는 제조업체는 일반적으로 외부 가공에 전적으로 의존하는 제조업체보다 전체 생산 과정에서 엄격한 공차를 유지하는 데 더 나은 위치에 있습니다.

RF 동축 어댑터 설치 및 토크 모범 사례

올바른 설치 기술은 신호 품질과 커넥터 수명을 모두 보호하며 대부분의 조기 커넥터 마모는 조립 중에 건너뛴 아래 단계 중 하나로 거슬러 올라갑니다.

1. 어댑터를 연결하기 전에 결합 인터페이스에 먼지, 습기 또는 손상된 스레드가 있는지 검사하십시오.
2. 커플링 너트가 교차되는 것을 방지하려면 나사를 끼우기 전에 커넥터를 똑바로 정렬하십시오.
3. 먼저 나사형 커넥터를 손으로 조인 다음 커넥터 유형에 따라 토크 값이 지정되는 보정된 토크 렌치를 적용합니다.
4. 토크는 케이블 재킷이 아닌 커플링 너트를 통해 전달되어야 하므로 조이는 동안 케이블 자체를 비틀지 마십시오.
5. 인터페이스에 지속적인 기계적 부담이 가해지지 않도록 고정 설치 시 커넥터 근처의 케이블 무게를 지지하십시오.
6. 사용하지 않은 어댑터는 보호 캡과 함께 보관하여 접촉 표면에 먼지와 습기가 없도록 유지하십시오.

BNC와 같은 베이요넷 스타일 커넥터는 1/4 회전 밀기 및 비틀기 동작만 필요하며, 베이요넷 인터페이스에 스레드 조임 동작을 강제로 적용하면 연결이 개선되기보다는 잠금 슬롯이 손상될 수 있습니다.

자주 묻는 질문

• Q1: RF 동축 어댑터란 무엇입니까?

  A: 성별, 커넥터 제품군 또는 방향이 다른 두 개의 동축 인터페이스를 연결하는 데 사용되는 짧은 커넥터 본체로, 맞춤형 케이블 어셈블리 없이 일치하지 않는 케이블과 장비를 연결할 수 있습니다.

• Q2: 남성-여성 RF 동축 어댑터는 무엇입니까?

  답변: 수형 인터페이스를 암형 인터페이스로 변환하거나 그 반대로 변환합니다. 일반적으로 두 개의 수형 종단 케이블을 연결하거나 암형 잭에 사용 가능한 수형 연결 지점을 제공하는 데 사용됩니다.

• Q3: 4홀 플랜지 어댑터란 무엇입니까?

  A: 단일 스레드 너트가 아닌 4개의 나사 플랜지가 있는 패널 마운트 어댑터로, 격벽 및 인클로저 피드스루 애플리케이션을 위한 안전하고 회전하지 않는 고정 지점을 제공합니다.

• Q4: SMA와 BNC 커넥터의 차이점은 무엇입니까?

  A: SMA는 작은 나사형 커플링을 사용하고 더 넓은 주파수 범위를 포괄하는 반면, BNC는 빠른 총검 잠금 장치를 사용하며 낮은 주파수에서 작동하는 벤치 장비에 일반적입니다.

• Q5: SMA 케이블을 N형 안테나에 직접 연결할 수 있나요?

  A: 두 커넥터 제품군의 크기와 스레드가 다르기 때문에 직접적인 것은 아니지만 SMA-N 어댑터는 새 케이블 어셈블리가 필요 없이 두 인터페이스를 브리지합니다.

• Q6: SMA-MMCX 어댑터는 무엇입니까?

  A: 모듈 연결을 다시 납땜하지 않고도 GPS 및 무선 모듈에서 흔히 사용되는 소형 MMCX 피그테일을 SMA 종단 안테나 또는 테스트 케이블에 연결합니다.
