RF 어댑터와 RF 커넥터: 차이점은 무엇입니까

RF 어댑터 대 RF 커넥터: 핵심 차이점

RF 커넥터는 케이블이나 장비 포트를 종단하여 신호 경로를 완성하는 반면 RF 동축 어댑터 유형, 성별 또는 인터페이스 표준이 서로 다른 두 개의 커넥터를 케이블 없이 연결합니다. 간단히 말해서, 커넥터는 신호 경로를 종료하고 동축 어댑터는 두 기존 커넥터 간의 불일치를 연결합니다.

프로젝트에 하드웨어가 혼합되어 있는 경우 이러한 구별이 가장 중요합니다. 테스트 벤치는 테스트 대상 장치의 N형 케이블링과 쌍을 이루는 측정 장비의 SMA 포트를 사용할 수 있으며, RF 동축 어댑터는 케이블을 재구축하지 않고도 이러한 격차를 줄이는 역할을 합니다. 반면에 커넥터는 처음부터 특정 케이블, 포트 또는 장착 스타일에 맞게 설계 단계에서 선택됩니다.

RF 동축 어댑터 및 커넥터를 사용하는 일반 부문의 100점 만점 사용 지수 예시

신호 경로에서 RF 커넥터의 역할

RF 커넥터는 케이블 끝이나 장비 포트에 직접 연결되어 최소한의 손실로 신호 이동을 유지하는 물리적, 전기적 링크를 형성합니다. 일반적인 시리즈에는 BNC, 티앤씨, N 유형, SMA 및 7/16 DIN이 포함되며, 각각 특정 핀 크기, 스레드 패턴 및 대부분의 통신 및 테스트 장비에서 널리 사용되는 50ohm rf 동축 어댑터 표준과 같은 임피던스 등급을 중심으로 제작되었습니다.

커넥터 시리즈를 상호 교환할 수 없는 이유

각 커넥터 시리즈는 고정된 기계 및 전기 사양에 따라 제작되었습니다. 즉, 사이에 어댑터가 없으면 SMA 포트가 N형 케이블 끝과 직접 결합될 수 없습니다. 주파수 범위는 시리즈 간의 가장 명확한 차이점 중 하나입니다. 작은 핀 구조는 일반적으로 더 낮은 손실로 더 높은 주파수 신호를 지원하기 때문입니다.

RF 시스템에 사용되는 일반 커넥터 시리즈의 대략적인 상위 주파수 범위(기가헤르츠)

RF 동축 어댑터의 차이점

RF 동축 어댑터는 일치하지 않는 두 개의 커넥터 인터페이스를 연결하기 위해 제작된 케이블이 없는 짧은 구성 요소입니다. 하나의 커넥터 시리즈를 다른 커넥터 시리즈로 변환하거나, 성별을 남성에서 여성으로 전환하거나, 직선 인터페이스를 직각 또는 플랜지 마운트 형식으로 변경할 수 있습니다. 자체 케이블이 없기 때문에 일반적으로 동축 어댑터는 설치 또는 테스트 중에 발견된 인터페이스 불일치를 해결하는 가장 빠른 방법입니다.

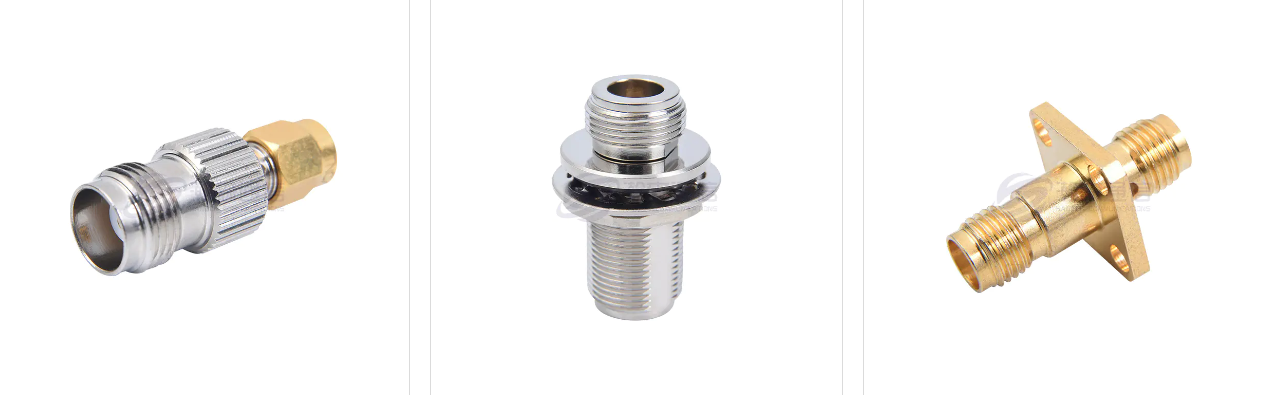

일반적인 어댑터 구성

N형에서 SMA로의 커넥터 표준을 다른 커넥터 표준으로 변경하는 시리즈 변환 어댑터
특정 시리즈에 대해 남성에서 여성으로 또는 여성에서 여성으로 전환하는 성전환 어댑터
좁은 장비 인클로저에서 케이블 라우팅 방향을 바꾸는 직각 어댑터
고정 연결 지점을 위해 장비 패널에 직접 볼트로 고정하는 플랜지 마운트 동축 어댑터 스타일

안테나 급전선 작업을 하는 구매자는 고정 패널 연결이 별도의 케이블 표준을 충족해야 하는 안테나 시스템 구축을 위해 RF 동축 어댑터를 지정하는 경우가 많은 반면, 실험실 환경에서는 정밀도와 낮은 삽입 손실이 모두 중요한 마이크로파 테스트 장비용 RF 어댑터를 자주 요구합니다.

남성-여성 RF 동축 어댑터 구성 및 용도

커넥터 성별은 커넥터에 노출된 중앙 핀(수컷)이 있는지 또는 수용 소켓(암컷)이 있는지 여부를 나타냅니다. 에이 남성-여성 RF 동축 어댑터 새 케이블을 사용하지 않고도 연결 한쪽 끝의 성별을 바꿀 수 있어 설치 및 수리 작업 전반에 걸쳐 가장 많이 요청되는 어댑터 유형 중 하나입니다.

성별 변경 어댑터가 불일치를 해결하는 경우

이 구성은 두 케이블이 모두 수 커넥터로 끝나고 직접 연결해야 하거나 케이블 성별이 연결해야 하는 장비 포트와 일치하지 않을 때 가장 자주 나타납니다. 기술자는 케이블 어셈블리를 교체하는 대신 소형 어댑터를 삽입하고 현장에서 연결을 완료할 수 있습니다.

일반적인 수-암 RF 동축 어댑터 형식 및 각 형식이 일반적으로 적용되는 위치
형식	인터페이스 변경	일반적인 응용
이성애자 남성에서 여성으로	동일한 시리즈, 성별만 가능	두 개의 수놈 종단 케이블 결합
여성에게 직각 남성	동일한 시리즈, 성별 및 각도	케이블 간격이 제한된 견고한 인클로저
크로스 시리즈 남성에서 여성으로	시리즈 및 성별 결합	다양한 표준에 따라 혼합 장비 구축

RF 동축 어댑터가 실제 품질 전반에 걸쳐 커넥터 및 전체 케이블 어셈블리와 어떻게 다른지 비교하기 위해 아래 레이더 차트는 신호 경로 연속성, 인터페이스 유연성, 설치 단순성, 기계적 내구성 및 주파수 범위 적용 범위 전반에 걸쳐 세 가지를 모두 나열합니다.

공통 우선순위 전반에 걸쳐 RF 커넥터, RF 동축 어댑터 및 케이블 어셈블리를 0에서 10까지 비교합니다.

4홀 플랜지 어댑터: 패널 마운트 애플리케이션

A 4홀 플랜지 어댑터 커넥터 본체 주위에 배열된 4개의 장착 구멍을 사용하므로 장비 패널이나 격벽에 직접 볼트로 고정할 수 있습니다. 이는 자유로운 부동 케이블 조인트가 아닌 고정된 내진동 연결 지점을 생성하며, 이는 정기적인 움직임, 온도 변화 또는 실외 노출을 관찰하는 장비에 중요합니다.

이 장착 스타일이 일반적으로 사용되는 경우

기지국 장비, 항공우주 패널 및 테스트 장비 랙은 일반적으로 4홀 플랜지 어댑터를 사용합니다. 그 이유는 볼트 패턴이 반복되는 케이블 연결 및 연결 해제 주기에도 커넥터 정렬을 유지하기 때문입니다. 볼트 간격은 특정 커넥터 시리즈 내에서 표준화되므로 하드웨어가 현장에 도착하기 전에 패널 컷아웃을 계획할 수 있습니다. 이 플랜지 스타일은 기지국 구축의 N형 및 7/16 DIN 인터페이스와 더 작은 테스트 및 측정 패널의 SMA 또는 TNC 인터페이스와 자주 결합됩니다.

플랜지 어댑터 주변의 패널 컷아웃 계획

패널 두께와 볼트 구멍 간격은 모두 설치 전에 플랜지 사양과 일치해야 합니다. 컷아웃이 일치하지 않으면 커넥터가 비스듬히 놓이거나 패널 표면에 완전히 안착되지 않을 수 있기 때문입니다. 패널을 절단하기 전에 공급업체와 이러한 치수를 확인하면 나중에 설치 일정에 따른 재작업을 피할 수 있습니다.

RF 동축 어댑터, RF 커넥터 및 케이블 어셈블리 비교

이 세 가지 구성 요소는 종종 함께 그룹화되지만 각각은 신호 경로 내에서 서로 다른 역할을 합니다. 아래 표에는 주요 기능과 일반적인 사용 사례가 정리되어 있습니다.

일반적인 신호 경로 내의 RF 커넥터, RF 동축 어댑터 및 케이블 어셈블리의 일반적인 비교
구성 요소	주요 기능	일반적인 사용 사례	케이블 필요
RF 커넥터	신호 경로를 완성하기 위해 케이블이나 포트를 종료합니다.	케이블 끝, 장비 포트, 안테나 단자	직접 첨부
RF 동축 어댑터	케이블 없이 두 개의 일치하지 않는 커넥터 유형을 결합합니다.	서로 다른 표준 간의 인터페이스 변환	아니요
케이블 어셈블리	분리된 두 지점 사이에 신호를 전달합니다.	장거리 달리기 및 기지국 링크	예

프로젝트의 어댑터와 커넥터 중에서 선택하는 방법

대부분의 소싱 결정은 인터페이스 불일치가 이미 존재하는지 아니면 시스템이 처음부터 설계되고 있는지 여부에 따라 결정됩니다. 다음 사항은 두 상황을 구분하는 데 도움이 됩니다.

케이블이 이미 한 커넥터 유형으로 끝나고 장비가 다른 커넥터 유형을 사용하는 경우 RF 동축 어댑터가 해당 간격을 직접 닫습니다.
새로운 케이블 어셈블리를 제작하는 경우 처음부터 장비 포트에 맞게 커넥터를 선택해야 합니다.
패널 장착 장비의 경우 4홀 플랜지 어댑터를 사용하면 인터페이스를 고정하고 케이블은 제거할 수 있습니다.
고주파 RF 어댑터 애플리케이션과 같은 고주파 작업의 경우 임피던스와 커넥터 시리즈를 일치시키는 것이 저주파 테스트 설정보다 더 중요합니다.

주파수와 임피던스가 여전히 우선입니다

구성 요소가 어댑터인지 커넥터인지에 관계없이 임피던스와 주파수 정격은 모든 선택의 시작점으로 유지됩니다. 대부분의 통신 및 테스트 시스템은 50Ω 임피던스로 표준화되어 있으므로 마이크로파 테스트 장비용 RF 어댑터 또는 5G 통신 장비용 RF 어댑터가 시스템의 나머지 부분의 임피던스와 일치하는지 확인하면 나중에 설정 시 반사 및 신호 손실 문제를 피할 수 있습니다.

제조업체로부터 RF 동축 어댑터 소싱

RF 동축 어댑터 공급업체와 협력하는 구매자는 일반적으로 일관된 커넥터 시리즈, 유연한 성별 및 장착 구성, 프로젝트별 빌드 지원을 찾습니다. 맞춤형 RF 동축 어댑터 제조업체의 소싱은 프로젝트에 특정 플랜지 볼트 패턴 또는 흔하지 않은 시리즈 변환과 같이 표준 카탈로그 목록에 포함되지 않는 구성이 필요할 때 특히 유용합니다.

Ningbo Hanson Communication Technology Co., Ltd.는 중국 남성-여성 RF 동축 어댑터 제조업체 및 도매 4홀 플랜지 어댑터 공장으로, RF 동축 커넥터, 어댑터 및 케이블 어셈블리 전반에 걸쳐 30년 이상의 경험을 보유하고 있습니다. 회사는 안정적인 공급업체 네트워크의 지원을 받아 자체 가공 작업장, 전기도금 작업장, 조립 작업장을 운영하고 있습니다. 핵심 제품에는 RF 동축 커넥터, 어댑터, 고주파 케이블 어셈블리, 낮은 상호 변조 케이블 어셈블리와 함께 프로젝트별 요구 사항에 대한 맞춤형 빌드가 포함됩니다. 이 제품은 다른 기술 분야 중에서도 항공우주, 통신 기지국, 의료 장비 애플리케이션에 사용됩니다.

RF 동축 어댑터에 대한 수요는 특히 5G 인프라 배포 주기를 중심으로 일년 내내 일정하게 유지되기보다는 네트워크 구축 활동을 추적하는 경향이 있습니다. 아래 선 차트는 최근 네트워크 확장 활동과 관련된 일반적인 주문 흐름을 기반으로 한 일반적인 수요 패턴을 반영합니다.

네트워크 배포 활동과 관련된 일반적인 패턴을 반영하는 12개월 간의 상대 수요 지수

맞춤형 RF 동축 어댑터 소싱 시 실제 고려 사항

주문이 단일 구성이든 지속적인 공급 계약이든 상관없이 몇 가지 확인을 통해 소싱 결정을 보다 원활하게 만드는 경향이 있습니다.

1

다른 시리즈의 시각적으로 유사한 커넥터는 어댑터 없이는 거의 호환되지 않으므로 인터페이스 양쪽의 정확한 커넥터 시리즈를 확인하십시오.

2

동일한 표준에 따라 제작된 장비와 쌍을 이루는 50ohm rf 동축 어댑터를 유지하면서 전체 신호 경로에서 임피던스를 일치시킵니다.

3

특히 볼트 패턴과 패널 두께가 모두 맞춤에 영향을 미치는 4홀 플랜지 어댑터 주문의 경우 성별과 장착 스타일을 명확하게 지정하십시오.

4

저주파 사용 등급의 구성 요소는 고주파 RF 어댑터 애플리케이션에서 제대로 작동하지 않을 수 있으므로 의도된 주파수 범위를 미리 공유하십시오.

맞춤형 빌드 시 공급업체와 협력

소싱 프로세스 초기에 도면, 참조 샘플 또는 기존 커넥터 부품 번호를 공유하면 제조업체가 생산을 시작하기 전에 호환성을 확인할 수 있으므로 일치하지 않는 구성이 현장에 도착할 가능성이 줄어듭니다.

자주 묻는 질문

RF 어댑터와 RF 커넥터의 차이점은 무엇입니까

RF 동축 어댑터는 케이블 없이 두 개의 일치하지 않는 커넥터를 연결하는 반면, RF 커넥터는 신호 경로를 완성하기 위해 케이블이나 포트를 종료합니다.

남성-여성 RF 동축 어댑터의 기능

수-암 RF 동축 어댑터는 연결 한쪽 끝의 커넥터 성별을 반대로 하여 새 케이블 조립 없이 두 개의 수 종단 케이블을 연결할 수 있습니다.

4홀 플랜지 어댑터는 무엇에 사용되나요?

4홀 플랜지 어댑터는 4개의 장착 구멍을 사용하여 장비 패널에 볼트로 고정되어 기지국 및 테스트 장비 구축을 위한 고정 연결 지점을 만듭니다.

특정 애플리케이션에 맞게 RF 동축 어댑터를 맞춤 설정할 수 있나요?

맞춤형 RF 동축 어댑터 제조업체는 일반적으로 프로젝트 도면이나 참조 샘플을 기반으로 시리즈, 성별 및 장착 스타일을 조정할 수 있습니다.

RF 동축 어댑터 제조업체는 일반적으로 어떤 주문 수량을 지원합니까?

중국 구매자가 의존하는 RF 어댑터 제조업체와 협력하여 주문 수량은 부품 복잡성과 각 구성의 재료 가용성에 따라 조정되는 경우가 많습니다.

제조업체는 배송 전에 RF 동축 어댑터 품질을 어떻게 확인합니까?

점검은 일반적으로 입고 자재 검사, 공정 생산 점검, 배송을 위해 부품을 포장하기 전 최종 검사 단계 전반에 걸쳐 실행됩니다.
